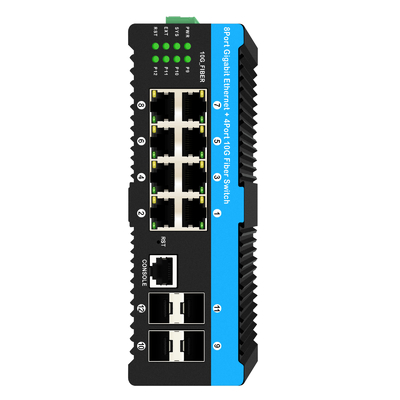

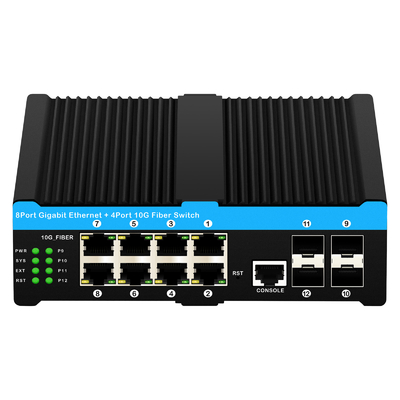

10G L2 L3 verwalteter Glasfaserschalter mit 8 Port PoE
Grundlegende Eigenschaften eines industriell gesteuerten Schalters
- 8x 10/100/1000Base-T RJ-45 und
- 4x 100M/1G/2.5G/10GBase-FX SFP-Faser, ein Konsoleanschluss
- Unterstützung von IEEE 802.3af/an Strom auf 1 ~ 8 RJ45-Anschlüssen
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40°C bis 75°C
Spezifikation für den 8-Port-PoE-Switch
| Produktbezeichnung |
10G verwalteter industrieller POE-Faser-Switch (4F+8TP) |
| Modell Nr. |
Im-FP4X88GW |
| Hafen |
4x 10GBase-FX SFP+ Faser
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, zwei Kilometer
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, schnelles Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet über Glasfaser
IEEE 802.3ae für 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree-Protokoll)
IEEE 802.1s: 100Base-TX, schnelles Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree-Protokoll)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuelle LANs (VLAN)
IEEE 802.1X: Portbasierte und MAC-basierte Netzwerke, Zugriffssteuerung,Authentifizierung
IEEE 802.3ad: Linkaggregation für parallele Verbindungen mit LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Durchflusssteuerung für Full Duplex
IEEE 802.1ad: Stapelte VLANs
IEEE 802.1p: LAN-Layer 2-QoS/CoS-Protokoll für die Priorisierung von Datenverkehr
IEEE 802.1ab: Link Layer Discovery Protokoll (LLDP)
IEEE 802.1az: EEE (Energieeffizientes Ethernet)
IEEE802.3af: 15,4 Watt
IEEE802.3at: 30 W
|
| VLAND-ID |
4094 IEEE802.1Q VLAN VID |
| Schaltarchitektur |
Systembandbreite:176 Gbps (nicht Verkehrsstaus)
DRAM-Größe: 4 GB
Schaltverzögerung: < 10 us
Paketpuffer:12Mbit
Durchsatz: 95,23 Mpps
Jumbo-Bild: 12KB
MAC-Funktion: 16K L2
|
| Datenverarbeitung |
Speichern und Weiterleiten |
| Durchflusssteuerung |
IEEE 802.3x für den Full-Duplex-Modus Zurückdruck für den Half-Duplex-Modus |
|
Netzwerk
Verbindungsstück
|
8x 10/100/1000Base-TX RJ-45
Funktion MDI/MDI-X automatisch
|
| Konsole |
RJ-45-Anschluss |
| Netzwerkkabel |
UTP/STP-Kabel über der Kategorie 5e |
| Protokollen |
CSMA/CD |
|
Umgekehrte Polarität
Überlaststrom
Schutz
|
Unterstützt
Unterstützt
|
| CPU-Wachhund |
Unterstützt |
| Stromversorgung |
Überflüssige DC48V (12~52VDC)
Leistung (abnehmbare Endgeräte)
|
|
Macht
Verbrauch
|
8W (ohne Belastung)
18 W (Volllast)
|
| LED-Leuchte |
Pro Einheit: Leistung 1 (rot), SYS (rot), Reset (grün)
RJ-45-Anschluss: Link/Aktiv (grün) Geschwindigkeit ((gelb)
SFP-Fiber-Anschluss: Link/Aktiv (grün)
Verlängerungsanzeige
|
| Betriebstemperatur |
-40 ~ 75°C |
| Betriebsfeuchtigkeit |
0% bis 95% (nicht kondensiert) |
| Speichertemperatur |
-40 ~ 85°C |
| Abmessungen |
165 x 112 x 54 mm |
| Gewicht |
0.85 kg |

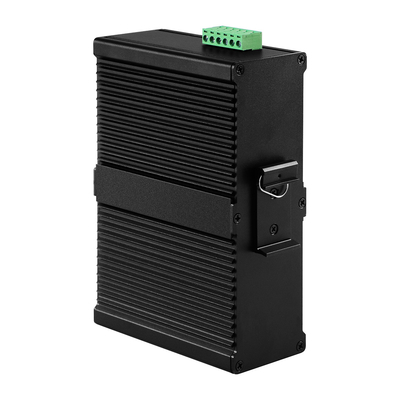

| Montage der Anlage |
Montage der Schienen |
| Zertifizierung |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A112020
Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|
| Spezifikationen der Software |
| Topologie |
| VLAN |
IEEE 802.1q VLAN, bis zu 4094 802.1Q VLAN VID
IEEE 802.1q VLAN, bis zu 4094 Gruppen
IEEE 802.1ad
MAC-basiertes VLAN, bis zu 256 Einträge
IP-VLAN-basiertes Subnetz, bis zu 128 Einträge
Protokollbasiertes VLAN ((Ethernet, SNAP, LLC), bis zu 128 Einträge
VLAN-Übersetzung, bis zu 256 Einträge
GVRP (GARP VLAN-Registrierungsprotokoll)
MVR (Multicast-VLAN-Registrierung)
|
|
Verknüpfungsaggregation
(Port Trunk)
|
Statik (Hash mit SA-, DA-, IP-, TCP/UDP-Port), bis zu 5 Stammgruppen
Dynamische (IEEE 802.3ad LACP), bis zu 5 Stammgruppen
|
| Spannbaum |
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
|
|
POE/POE+
|
IEEE802.3 bei 30 W
IEEE802.3af 15,4 W
|
| Schleifenschutz |
Unterstützt |
|
ITU-T G.8032
Y.1344 ERPS (Ethernetring)
Schutz)
|
Wiederherstellungszeit < 50 ms
Ein-Ring-, Unter-Ring-, Mehrring-Topologie-Netzwerk
|
| Qualitätssicherungsmerkmale |
| Dienstleistungsklasse |
IEEE802.1p 8 aktive Prioritäten Warteschlangen pro Port |
| Verkehrsklassifizierung QoS |
CoS auf Basis von IEEE802.1p
IP-Präzedenzbasierte CoS
IP-basierte DSCP-CoS
|
| Verkehrsklassifizierung QoS |
QCL ((QoS-Kontrollliste): Bildtyp, Quelle/
Ziel MAC, VLAN-ID, PCP, DEI
QCE ((QoS Control Entry): Protokoll, Quelle IP, IP
Fragment, DSCP, TCP/UDP-Portnummer
|
| DiffServ (RF 2474) Anmerkung |
| Sturmkontrolle |
für Unicast, Broadcast, Multicast |
| Funktionen für IP-Multicasting |
| IGMP / MLD Snooping |
IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2
Portfilterprofil
Erwürgen, schnell gehen
Maximale Multicast-Gruppe: bis zu 1022 Einträge
Abfrage / statischer Routerport
|
| Sicherheitsmerkmale |
|
IEEE 802.1X
|
Hafen-basiert
MAC-basiert
|
| ACL |
Anzahl der Regeln: bis zu 256 Einträge
für L2 / L3 / L4
L2 : Mac-Adresse SA/DA/VLAN
L3: IP-Adresse SA/DA, Teilnetz
L4: TCP/UDP
|
| RADIUS-Authentifizierung und Buchhaltung |
| TACACS+ Authentifizierung und Buchhaltung, TACACS+ 3.0 |
| HTTPS, HTTP |
Unterstützt |
| SSL / SSH v2 |
Unterstützt |
|
Benutzername und Passwort
Authentifizierung
|
Lokale Authentifizierung
Fernautentifizierung (über RADIUS / TACACS+)
|
| Zugangsfilterung für die Managementoberfläche |
Web, Telnet / SSH, CLI RS-232 Konsole
|
| Managementmerkmale |
| CLI |
Cisco® wie CLI |
| Webbasiertes Management |
| Telnet |
Server |
| SNMP |
V1, V2c, V3 |
|
SW & Konfiguration
Erneuerung
|
TFTP, HTTP
Überflüssige Firmware im Falle eines Ausfalls des Upgrades
|
| Modbus/TCP |
Unterstützung für die Verwaltung und Überwachung
|
| RMON |
RMON I, RMON II |
| MIB |
RFC1213 MIB II, private MIB |
|
DHCP
|
Server, Client, Relais, Schnüffeln
Option 82 für das Einblinden
Option 82 für die Weiterleitung
|
| IP-Quellschutz |
Unterstützt |
| Port-Spiegelung |
Unterstützt |
| Ereignis-Syslog |
Syslog-Server (RFC3164) (Support 1 Server) |
| Warnung |
System-Syslog, E-Mail, Alarm-Relee |
| NTP |
Der Kunde |
| DNS |
Der Kunde, der Stellvertreter |
| LLDP (IEEE 802.1ab) |
Protokoll zur Entdeckung der Link-Layer LLDP-MED |
| IPv6-Eigenschaften |
| IPv6-Management |
Telnet-Server/ICMP v6 |
| SNMP über IPv6 |
Unterstützt |
| SSH über IPv6 |
Unterstützt |
| NTP für IPv6 |
Der Kunde |
| IPv6 Qualitätssicherung |
Unterstützt |
| HTTP über IPv6 |
Unterstützt |
| IPv6 Telnet |
Unterstützt |
| IPv6 TFTP |
Unterstützt |
|
IPV6-Zugangsverbindung
|
Anzahl der Regeln: bis zu 256 Einträge
für L2 / L3 / L4
L2 : Mac-Adresse SA/DA/VLAN
L3: IP-Adresse SA/DA, Teilnetz
L4: TCP/UDP
|
| L3 |
Anzeige der Route, statische Route, RIP, OSPF, VRRP, NQA |
| Weitere Merkmale |
|
Grünes Ethernet
|
Unterstützt IEEE802.3az EEE (Energieeffizientes Ethernet)
Management zur Optimierung des Stromverbrauchs
Bestimmen Sie die Kabellänge und senken Sie die Leistung
für Häfen mit kurzen Kabeln
Verringern Sie die Leistung für einen Port, wenn es keine Verbindung gibt
LED-Leistungsmanagement:Anpassung der LED-Intensität
|
| Kabeldiagnostik |
Messung des Normal- oder Bruchpunktabstands des UTP-Kabels |
Zubehör
| Industrieller SFP-Transceiver |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-FX (850nm) |
| Ausrüstung für die Verarbeitung von Daten |
100BASE-FX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-EX |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-U (TX 1310 RX1550) |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-D (TX 1550 RX1310) |
| Ausrüstung für die Verarbeitung von Daten |
1000BASE-SX |
| Ausrüstung für die Verarbeitung von Daten |
Einheit für die Bereitstellung von Informationstechnologien und -technologien |
| Ausrüstung für die Beförderung von Fahrzeugen |
1000BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
Einheitliche Datenbank |
| Ausrüstung für die Verarbeitung von Schadstoffen |
Einheitliche Datenverarbeitungsanlagen |
| Ausrüstung für die Beförderung von Fahrzeugen |
Einheitliche Datenbank für Datenverarbeitung |
| Industriebetriebsnetzadapter |
| Im-DAC220/DC48V2.5A |
AC220V bis DC48V2.5A, bei -40 ∼80°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V5A, bei -40 ∼80°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V10A, bei -40 ∼80°C |
