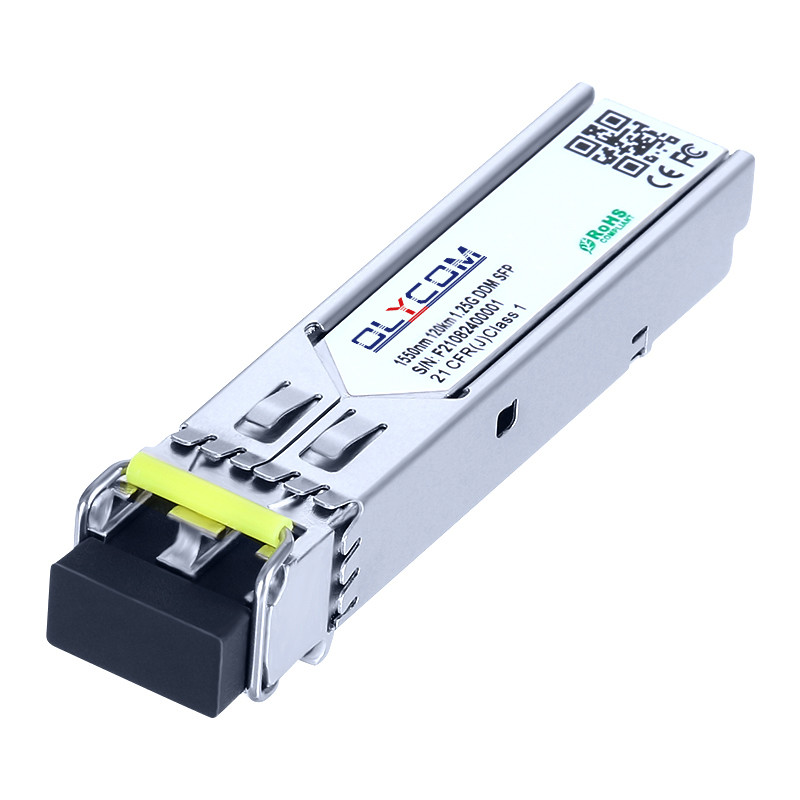

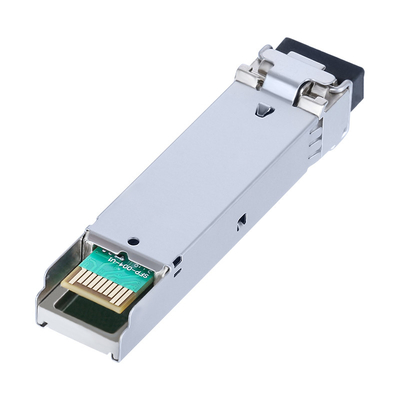

1.25G 1550nm Duplex Einzelmodus Duplex 120km
SFP-Module mit SFP-Transceiver mit DDM
Hauptmerkmale des SFP-Moduls mit 1,25 Gbps
* Unterstützt bis zu 1,25 Gbps Bitrate
* SFP-Fußabdruck mit Warmstecker
* 1550nm DFB-Laser und Super TIA+PIN-Fotodetektor, bis zu 120 km für SMF-Übertragung
* Konformität mit SFP MSA und SFF-8472 mit einem einzigen LC-Gehäuse
* Kompatibel mit RoHS
* Einzelne +3,3V-Stromversorgung
* Echtzeit-Digitaldiagnostiküberwachung
* Betriebsfalltemperatur:
Standard: von 0 bis +70°C
Industrie: -40 bis +85°C
Funktionsdiagramm des Empfängers
Empfohlene Betriebsumgebung
| Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
| Betriebsfalltemperatur |
Standards |
Tc |
0 |
|
+70 |
°C |
| Erweiterung |
- 20 |
|
+80 |
°C |
| Industrie |
- 40 |
|
+85 |
°C |
| Stromversorgungsspannung |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stromversorgungsstrom |
Icc |
|
|
300 |
mA |
| Datenrate |
|
0.1 |
1.25 |
|
Gbit/s |
Optische und elektrische Eigenschaften
| Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Übertrager |
| Zentralwellenlänge |
Lc |
1530 |
1550 |
1570 |
m |
|
| Spektralbreite ((-20dB) |
Δλ |
|
|
1 |
m |
|
| Verhältnis zur Unterdrückung im Seitenmodus |
SMSR |
30 |
- |
- |
dB |
|
| Durchschnittliche Ausgangsleistung |
PAusgegangen |
1 |
|
+5 |
dBm |
1 |
| Aussterbungsquote |
Notfall |
9.0 |
|
|
dB |
|
| Dateneingabe-Swing-Differenzial |
VIn |
180 |
|
1200 |
mV |
2 |
| Eintrittsdifferenzimpedanz |
ZIn |
90 |
100 |
110 |
Ohm |
|
| TX deaktivieren |
Deaktivieren |
|
2.0 |
|
Vcc |
V |
|
| Aktivieren |
|
0 |
|
0.8 |
V |
|
| TX Fehler |
Schuld |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Empfänger |
| Zentralwellenlänge |
Lc |
1260 |
|
1610 |
m |
|
| Empfängerempfindlichkeit |
|
|
|
- 28 Jahre. |
dBm |
3 |
| Überlastung des Empfängers |
|
- Nein. |
|
|
dBm |
3 |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt |
LosD |
|
|
- 29 |
dBm |
|
| Losserklärungen |
LosEine |
- 38 Jahre. |
|
|
dBm |
|
| Los-Hysterese |
|
0.5 |
|
4 |
dB |
|
| Ausgabe-Swingdifferential |
VAusgegangen |
600 |
800 |
1000 |
mV |
4 |
| Los |
Hoch |
2.0 |
|
Vcc |
V |
|
| Niedrig |
|
|
0.8 |
V |
|
Verpackung
Bestellinformationen
| TeilNSchatten |
Beschreibung des Produkts |
| Ausrüstung für die Beförderung von Fahrzeugen |
1550 nm, 1,25 Gbps, LC, 120 km, 0 °C~+70 °C, mit DDM |
| Ausrüstung für den Einsatz in Luftfahrzeugen |
1550 nm, 1,25 Gbps, LC, 120 km, -40 °C~+85 °C, mit DDM |
