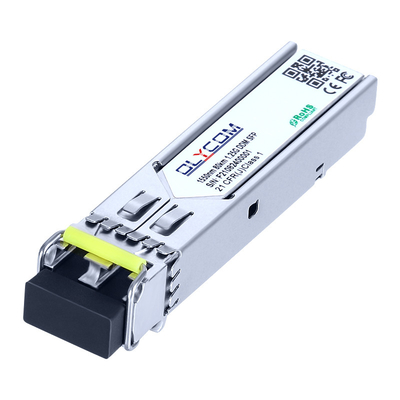

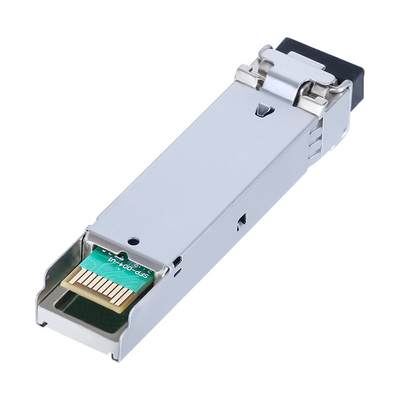

Cisco kompatibel mit 1.25G 80Km 1550nm
SM-Duplex-LC-Optische Fasertransceiver-SFP-Modul
Einführung des 1,25 Gbps SFP-Moduls
- Die SFP-Transceiver sind leistungsstarke, kostengünstige Module, die eine Datenrate von 1,25 Gbps und eine Übertragungsdistanz von 80 km mit SMF unterstützen.
- Der Transceiver besteht aus drei Abschnitten: einem DFB-Lasersender, einer PIN-Fotodiode, die mit einem Transimpedanzvorverstärker (TIA) und einer MCU-Steuerungseinheit integriert ist.Alle Module erfüllen die Anforderungen der Klasse I für die Lasersicherheit..
- Die Transceiver sind mit SFP Multi-Source Agreement und SFF-8472 Digital Diagnostics Funktionen kompatibel.
Absolute Höchstratings
| Parameter |
Symbol |
Min. |
Maximal |
Einheit |
| Versorgungsspannung |
Vcc |
- Oh, nein.5 |
4.5 |
V |
| Speichertemperatur |
Z |
- 40 |
+85 |
°C |
| Betriebsfeuchtigkeit |
- |
5 |
85 |
% |
Empfohlene Betriebsumgebung
| Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
| Betriebsfalltemperatur |
Standards |
Tc |
0 |
|
+70 |
°C |
| Erweiterung |
- 20 |
|
+80 |
°C |
| Industrie |
- 40 |
|
+85 |
°C |
| Stromversorgungsspannung |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Stromversorgungsstrom |
Icc |
|
|
300 |
mA |
| Datenrate |
|
0.1 |
1.25 |
|
Gbit/s |
Optische und elektrische Eigenschaften
| Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Übertrager |
| Zentralwellenlänge |
Lc |
1530 |
1550 |
1570 |
m |
|
| Spektralbreite ((-20dB) |
Δλ |
|
|
1 |
m |
|
| Verhältnis zur Unterdrückung im Seitenmodus |
SMSR |
30 |
- |
- |
dB |
|
| Durchschnittliche Ausgangsleistung |
PAusgegangen |
0 |
|
+5 |
dBm |
1 |
| Aussterbungsquote |
Notfall |
9.0 |
|
|
dB |
|
| Dateneingabe-Swing-Differenzial |
VIn |
180 |
|
1200 |
mV |
2 |
| Eintrittsdifferenzimpedanz |
ZIn |
90 |
100 |
110 |
Ohm |
|
| TX deaktivieren |
Deaktivieren |
|
2.0 |
|
Vcc |
V |
|
| Aktivieren |
|
0 |
|
0.8 |
V |
|
| TX Fehler |
Schuld |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Empfänger |
| Zentralwellenlänge |
Lc |
1260 |
|
1610 |
m |
|
| Empfängerempfindlichkeit |
|
|
|
- 26 Jahre. |
dBm |
3 |
| Überlastung des Empfängers |
|
- Nein. |
|
|
dBm |
3 |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt |
LosD |
|
|
- 27 Jahre. |
dBm |
|
| Losserklärungen |
LosEine |
- 38 Jahre. |
|
|
dBm |
|
| Los-Hysterese |
|
0.5 |
|
4 |
dB |
|
| Ausgabe-Swingdifferential |
VAusgegangen |
600 |
800 |
1000 |
mV |
4 |
| Los |
Hoch |
2.0 |
|
Vcc |
V |
|
| Niedrig |
|
|
0.8 |
V |
|
Mechanische Abmessungen
Bestellinformationen
| TeilNSchatten |
Beschreibung des Produkts |
| Ausrüstung für die Beförderung von Fahrzeugen |
1550 nm, 1,25 Gbps, LC, 80 km, 0 °C ~ + 70 °C, mit DDM |
| Ausrüstung für den Einsatz in Luftfahrzeugen |
1550 nm, 1,25 Gbps, LC, 80 km, -40 °C~+85 °C, mit DDM |
Vorteil
1Sind Sie ein Hersteller?
Ja, wir haben unsere Produktionslinie und unser Forschungs- und Entwicklungsteam.
Bitte besuchen Sie uns unterhalb des VR-Links, um unser Büro und unseren Produktionsbereich zu sehen.
Siehe auch Abschnitt 3.4.
2Wie schicken Sie meine Bestellung?
Wir versenden die Ware per Luft (DHL, UPS oder FEDEX) oder auf dem Seeweg (für Massenbestellungen)
Es ist in Ordnung, die gekauften Artikel über das Versandkonto oder den Spediteur des Kunden zu versenden.
Es dauert 3 bis 5 Kalendertage, bis der Zollabfertigungsbüro vor Ort angekommen ist.
3.Haben Sie eine Bescheinigung?
Ja, unsere Firma ist ISO9001-zertifiziert.
Wir haben CE/FCC/RoHS/E-Mark/CCC-Zertifikate für unsere Modelle.
4.Kann ich meine eigene Verpackung haben?
Ja, die Standardverpackung hat keine chinesischen Buchstaben oder Logo.
Es ist in Ordnung, Ihre eigene Version anzupassen, wie Ihr Logo, Modellnamen oder Slogans darauf zu setzen.
5Wie lautet Ihre Zahlungsbedingungen?
In den meisten Fällen überweisen wir per T/T, und der volle Betrag muss vor dem Versand eingezahlt werden.
Für Musterbestellungen erhalten wir PayPal-Zahlung für kürzere Bearbeitungszeit.
Manchmal ist Alipay oder WeChat Zahlung in Ordnung, es hängt von den Fällen ab.
