12 bis 48 V Gleichstromgehärtet 10/100/1000 Mbps
Mini-Unmanaged-Netzwerk-Schalter
Einführung von 5-Port-Unmanaged-Switch:

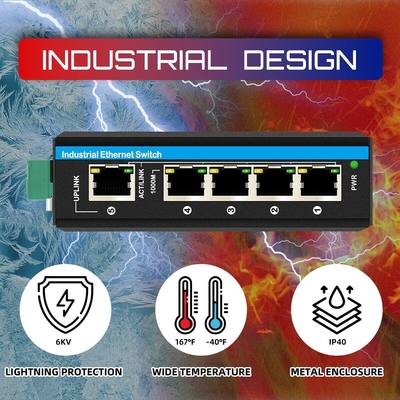

Die IM-WP054BGE-Serie ist der 10/100/1000 Mbps industrielle POE-Netzwerkschalter, entspricht IEEE802.3af/at, versorgt POE-IP-Kameras über das Ethernet-Kabel, einfache Konstruktion,Leistungsreichweite bis zu 100 m, Betriebstemperatur -40 °C bis + 75 °C, IP40-Schutzniveau und EMV-Industrieanforderungen erfüllen, DIN-Schienenanlage,durchlaufen die Umweltzertifizierung für gefährliche Stoffe und erfüllen die FCC- und CE-Normen- Die zuverlässige industrielle Konstruktion könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Spezifikation des Spannungsherstellers
| Produktbezeichnung |
10/100/1000Mbps Industrie-POE-Netzwerk-Schalter (5TP) |
| Modell Nr. |
Die in Absatz 1 genannte Regelung gilt nicht. |

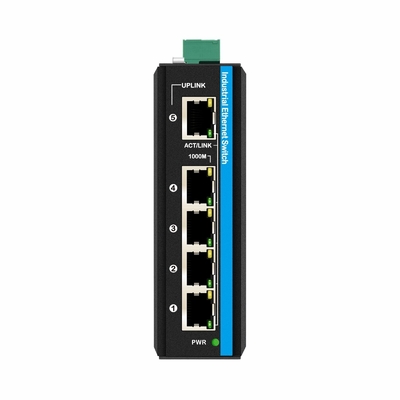

| Hafen |
1 x 10/100/1000Mpbs Uplink-Netzwerkanschluss
4 x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 40 Gbps (nicht Verkehrsstaus)
DRAM-Größe: 128M Flash-Größe: 16M
Paketpuffergröße: 4 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Netzwerk |
| Stromversorgung |
Leistungszufuhrspannung der POE: DC12V-48V
Leistung der einzelnen PoE-Stromversorgung: 15,4 W (Anschluss 1 bis 4)
(802.3 bei den Normen sind besondere Anweisungen erforderlich)
|
| Umwelt |

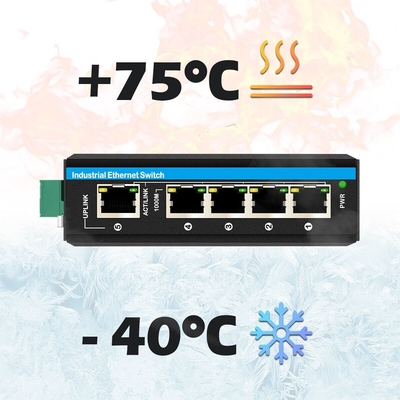

Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ≈ 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit:10%~95%, nicht kondensierend
|
| Industriestandards |
EMI:FCC Teil 15 Teil B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Stufe 3,EN 61000-4-3 (RS) Stufe 3,EN 61000-4-4 (EFT) Stufe 3,EN 61000-4-5 (Schwellung) Stufe 3,EN 61000-4-6 (CS) Stufe 3,EN 61000-4-8
Verkehrssteuerung:NEMA-TS2
Schwingung:IEC 60068-2-6
Freifall:IEC 60068-2-32
Schlag:IEC 60068-2-27
Eisenbahnverkehr:EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, Handelszeichen
CE/LVD EN60950
|
| Mechanische Informationen |
Schale:Wallholz-Metallschalen
Sicherheitsklasse: IP40
Abmessungen: 113,8 x 93 x 34,9 mm

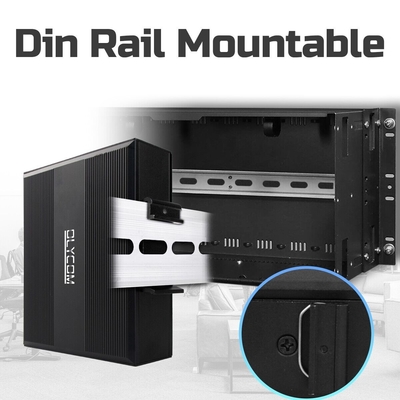

Montagemethode:Anbringung auf der Schiene
|
| Gewährleistung |
3 Jahre |
Anwendungnicht verwalteter Schalter
Verpackungsschachtel des nicht verwalteten Din-Rail-Schalters:
- Das Produkt in eine ESD-Tasche legen und dann in PE-Schaumstoff mit Außenkarton verpackt.
- Die Standardverpackung enthält in der Regel ein Hauptgerät, eine Garantie-Karte und eine Bedienungsanleitung.
- Packfachgröße für 1 Stück: 23*16,5*5,8cm
- 40 Stück in einer Verpackungskiste von 67 x 33 x 47 cm.
Häufige Fragen:
1. F: Wie verhält sich dieser Industrial 5 Ports Gigabit POE+ Network Switch im Vergleich zu anderen Standard-POE-Switches?
A: Dieser 5-Port-PoE-Switch verfügt über einen eingebauten Spannungsbooster, der es ermöglicht, einen Leistungsaufnahmebereich von 12-48VDC zu nutzen, während typische PoE-Switches nur einen 48VDC-Eingang unterstützen.
2. F: Unterstützt dieser industrielle 5-Port-PoE-Schalter eine 24VDC-Leistung?
A: Nein, dieses Produkt unterstützt keine passiven 24VDC-PoE-Geräte und nur Standard-IEEE802.3af/at PoE 48VDC-Geräte.
3F: Ist es ein verwalteter Schalter für industrielle Netzwerke?

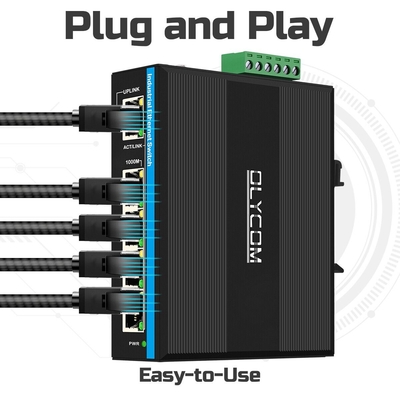

A: Es handelt sich um einen nicht verwalteten Schalter für industrielle Netzwerke, der nicht eingestellt werden muss, sondern einfach zu bedienen ist.
4. F: Was ist die PoE-Pin-Zuteilung dieses industriellen 5 Ports POE+-Netzwerk-Switches?
A: Es unterstützt sowohl 1/2 (V+),3/6 (V-) als auch 4/5 (V+),7/8 (V-).
5Kann ich es mit einem Nicht-PoE-Gerät verwenden?
A: Ja, sicher. Wenn ein Nicht-PoE-Gerät mit diesem industriellen 5-Port-PoE-Switch verbunden ist, liefert der industrielle 5-Port-PoE-Switch nur Daten und liefert keine Strom mehr.
