1+1 OLP Optical Line Protection Board

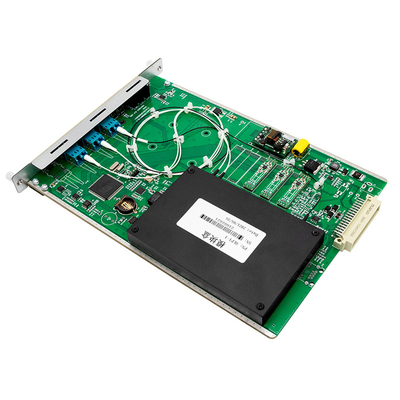

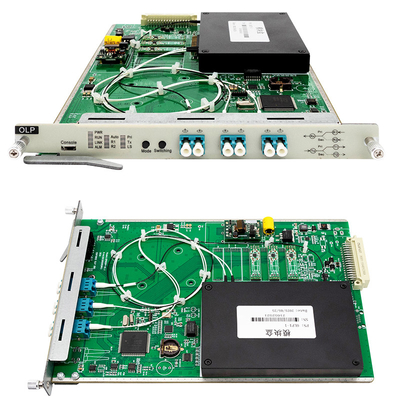

Produktdiagramm
| Funktion |
Beschreibung |
| OLP-Modell |
3800-OLP1:1A3-A0 |
| Arbeitswellenlängenbereich |
1260 nm ≈ 1650 nm |
| OLP-Typ |
OLP-1:1(Wählen Sie senden und empfangen) |
| Umschaltzeit |
< 35 ms |
| Einführung von Verlusten |
Arbeitsweg |
< 1,3 dB |
| Alternativer Weg |
< 1,3 dB |
| Monitor optischer Leistungsbereich |
-50 dBm+25 dBm |
| Anwendungsszenarien |
Schutz der optischen Leitung |
| Funktion der Netzverwaltung |
Unterstützung der Echtzeitüberwachung der OLP-optischen Leistung, aktive Schaltplanung, Leistungsmanagement, Routingmanagement und andere Funktionen |
| Anzahl der besetzten Plätze |
Unterstützt OSP3800 Vollserie-Chassis, nimmt 1 Schlitz ein, (0,5U) |
| Optische Schnittstelle |
LC/UPC |
| Maximaler Stromverbrauch |
5W |
| MTBF |
>100.000 Stunden |
- Olycom Plug and Play OLP-Karte kann gut in OM3800 Serie 1U / 2U / 3U / 5U Chassis integriert werden und nimmt 0,5U Slot.
- Es kann den Signalstatus der Haupt- und Backup-optischen Bahnen in Echtzeit überwachen.Sicheres Schalten kann automatisch auf den Haupt- und Sicherungswegen durchgeführt werden, um eine schnelle Wiederherstellung der optischen Signale des Systems sicherzustellen..
- Die OLP-Technologie vollendet die Routenwechseloperationen an der optischen Schicht.
- Der Schutz der optischen Schicht bietet unvergleichliche Vorteile im Bereich des Unternehmensschutzes der oberen Schicht und ist eine ideale Lösung für eine nicht blockierende Kommunikation.
Schnittstelle und Indikator
| Schnittstellenmarkierung |
Name |
Funktion/Verknüpfung |
| Rx |
OLP-Lokale Ausgabeoberfläche |
Verbindung zum lokalen Geräteempfangsanschluss |
| Tz |
OLP-Lokale Empfangsschnittstelle |
Verbinden Sie sich mit dem lokalen Gerät übertragen Port |
| R1 |
Hauptstreckenempfangsschnittstelle |
Verbindung mit Peer T1 |
| T1 |
Hauptroute-Ausgabeoberfläche |
Verbindung mit Peer R1 |
| R2 |
Interface für den Empfang der Standby-Route |
Verbindung mit Peer T2 |
| T2 |
Standby-Route-Ausgabeoberfläche |
Verbindung mit Peer R2 |
| M1/M2 |
OTDR-Zugangsanschluss |
Prüfung fehlerhafter Leitungen auf Übertragungswegen |
| Schnittstellenmarkierung |
Name |
Beschreibung |
| PWR |
OLP-Leistungsindikator |
Einschaltet, OLP-Stromversorgung ist normal
Ausgeschaltet, Stromversorgungsfehler
|
| Ausführen |
OLP-Betriebsindikator |
An, die OLP funktioniert normal.
Ausgeschaltet, es gibt einen Betriebsausfall.
|
| Auto |
Anzeige des Betriebsmodus des OLP |
eingeschaltet, im automatischen Modus
ausgeschaltet: in manuellem Betrieb
|
| R1 |
OLP-Hauptstreckenempfänger |
An, der Empfang ist normal.
Ausgeschaltet, der Empfang ist abnormal.
|
| R2 |
OLP-Warteschaltflächenempfänger |
An, der Empfang ist normal.
Ausgeschaltet, der Empfang ist abnormal.
|
| Pri |
Indikator für die Arbeit auf der Hauptstrecke |
Auf der Hauptstraße |
| Tz |
Lokaler Empfangsindikator |
An, der Empfang ist normal.
Ausgeschaltet, der Empfang ist abnormal.
|
| LS |
Betriebszustand der internen optischen Quelle der Vorrichtung |
Einschaltbar, zeigt normalen Betrieb an
Es zeigt eine Anomalie an.
|
Instandhaltung
Durch den angemessenen Einsatz und die ordnungsgemäße Lagerung der Ausrüstung können gute Leistungsindikatoren über einen längeren Zeitraum aufrechterhalten und die Lebensdauer verlängert werden.
Die Geräte sollten starke mechanische Schwingungen, Kollisionen, Stürze und andere mechanische Schäden vermeiden.und wasserdichte Maßnahmen.
Die Ausrüstung sollte regelmäßig sauber gehalten werden und die Arbeitsumgebung sollte frei von ätzenden Gasen wie Säuren oder Alkalien sein.Sie können ein sauberes Handtuch verwenden, das mit Wasser oder Seifen getränkt ist, um das Fahrwerk und die Platten sanft abzuwischenDie Verwendung von Lösungsmitteln wie Alkohol zur Reinigung ist verboten.
Beim Entfernen von Glasfaserkabeln sollten sie sofort mit Staubkappen bedeckt werden, damit sich keine harten Gegenstände, Staub oder andere Schadstoffe an den Faserenden berühren.
Online-Echtzeitüberwachung des Betriebszustands der OLP-Diskette
Online-Echtzeitüberwachung der aktuellen Betriebsrouten der OLP
Online-Echtzeitüberwachung des OLP-Arbeitsmodus manuell oder automatisch
Online-Echtzeitüberwachung der optischen Leistung auf der Empfangs- und Übertragungsseite des OLP-Zugangs
Echtzeitüberwachung der OLP-Primär- und Sekundärrouting-Übertragungs- und optischen Leistung
Häufig gestellte Fragen
1 F: Wie lange dauert die Lieferzeit?
A: Es dauert normalerweise 7 ~ 10 Werktage, um zu produzieren und dann wird die Ware gesendet.
2 F: Wie schicken Sie meine Ware?
A: Wir versenden die Ware per DHL, UPS oder FEDEX, bitte überprüfen Sie die Lieferdetails nach der Trackingnummer.
3 F: Wie lange dauert die Garantiezeit?
A: Ein Jahr für gewerbliche Produkte und drei Jahre für industrielle Produkte.
