OTN DWDM 5U Chassis 20 Service-Slots für 100G 200G 400G Übertragung Dual Power Input

5U-Rack-Übertragungsplattform für Servicekarten der OM3800-Serie

Produktparameter

Produktbeschreibung

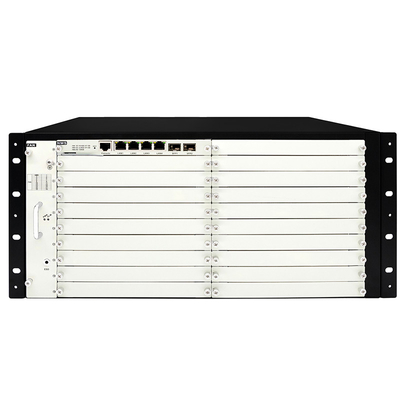

• Der OM3800-5U ist mit einer standardmäßigen 19-Zoll-5U-Rack-Montagestruktur mit Karteneinschub ausgestattet.
• Das einzelne Gehäuse bietet 20 Funktionsmodulsteckplätze, 2 Stromsteckplätze und 1 Lüftersteckplatz.
• Es verfügt über ein Frontpanel-Glasfaserausgangsdesign, bei dem alle optischen Schnittstellen und Netzwerkverwaltungsschnittstellen auf der Vorderseite platziert sind.
• Das Luftstromdesign basiert auf einem Belüftungsmuster von rechts nach links mit einem Lufteinlass auf der rechten Seite des Gehäuses.
• Kalte Luft wird von der Kühlventilatoreinheit in das Gehäuse gesaugt und dann von der linken Seite des Gehäuses ausgestoßen.

1. SLOT1 dient zum Einsetzen der NMS-Steuerkarte (Network Management System), während SLOT2 bis 19 verschiedene Arten von Visitenkarten aufnehmen können.

2. Lüftersteckplatz: Wird zur Gehäusekühlung verwendet. Die leuchtende PWR-Anzeige zeigt an, dass der Lüftersteckplatz normal mit Strom versorgt wird. Wenn die ALM-Leuchte rot leuchtet, weist dies auf eine Fehlfunktion des Lüfters hin. Normalerweise sollte die ALM-Leuchte aus sein.

3. Kontrollleuchten:

- PWR: Ein – Normale Stromversorgung; Aus – Keine Stromversorgung oder anormal.

- ALM: Ein – Lüfterstörung oder Übertemperaturalarm; Aus – Normal.

1. Der Netzteilsteckplatz (PIU) befindet sich auf der Rückseite des Geräts und unterstützt sowohl Wechselstrom- (AC – APU) als auch Gleichstromoptionen (DC – DPU). Die Stromversorgungskonfiguration ist 1+1 Hot-Backup und bietet Redundanz.

2. Kontrollleuchten:

- PWR-DC, PWR-AC: Ein – Normale Stromversorgung; Aus – Keine Stromversorgung oder anormal.

Produktmerkmale

• Standard 19 Zoll, 5 HE Höhe;
• Hohe Integration: Ein Rack unterstützt 19 allgemeine Business-Steckplätze, 1 Netzwerkverwaltungssteckplatz;
• Einheitliche Plattform: Unterstützt verschiedene Visitenkarten-Mix-Ins, einheitliches Netzwerkmanagement;
• Hohe Zuverlässigkeit: Das Netzteil unterstützt sowohl Wechselstrom als auch Gleichstrom gleichzeitig und unterstützt den 1+1-Netzteilschutz.
• Hervorragende Wärmeableitungsleistung: Entwickelt mit 6 Hochleistungs-Hochgeschwindigkeitslüftern, um eine effektive Wärmeableitung zu gewährleisten.

Anwendung

• Telekommunikation
• Rechenzentrum
• 5G-Netzwerk
• Langstreckennetzwerk

Olycom DWDM-Übertragungslösung

• DWDM-Kettennetzwerkgehäuse
• DWDM-Ring-Netzwerkgehäuse
• DWDM+OLP-Schutzgehäuse für optische Leitungen
• DWDM-Lösung für ultralange Distanzen
• DWDM-Peer-to-Peer-Fall
• DWDM-Gehäuse für bidirektionale Einzelfasernetzwerke
