DWDM EDFA Card Booster Line Optical Amplifier für ein 48-Wellen-C-Band-WDM-System

1pc
MOQ
Verhandlungsfähig
Preis
DWDM EDFA Card Booster Line Optical Amplifier für ein 48-Wellen-C-Band-WDM-System
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: Erbium-doppierte Faserverstärkerkarte
Anwendung: DWDM-System
Einstufung: BA, LA, PA
Wellenlänge: C-Band, maximal 48 Kanäle
Hervorheben:

EDFA-Karte DWDM-Linienoptischer Verstärker

,

Linienoptischer Verstärker für WDM-System
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Modellnummer: OM3800-EDFA
Dokument: DWDM OTN SYSTEM OLYCOM.pdf
Zahlung und Versand AGB
Verpackung Informationen: 1 Stück in einer Schachtel, 1 Kilo G.W.
Lieferzeit: 4~7 Tage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 2000 Stück/MONAT
Produkt-Beschreibung

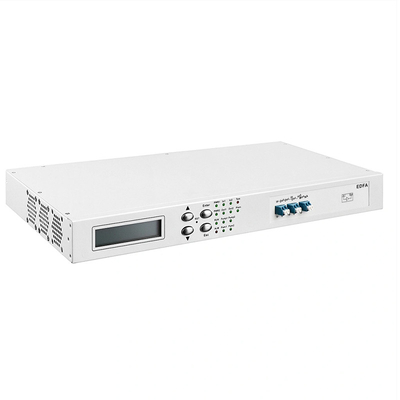

EDFA 1U Rack- oder Card-Typ Erbium-doppierte Faserverstärkerplatte



Spezifikation des Produkts

Funktion Beschreibung
Arbeitswellenlängenbereich Standardtyp: 1529nm~1561nm Erweiterter Typ: 1528nm~1568nm
EDFA-Typ OBA-Leistungsverstärkung OPA-Leistungsverstärkung
Min. optische Eingangsleistung -22 dBm - 32 dBm
Maximale optische Leistung +20 dBm +16 dBm
Maximaler Gewinn 17 dB 20 dB
Geräuschwerte < 5,5 dB
Vergrößerung der Flachheit < 1,5 dB
Eigentümliche Technologie Unterstützung der Verriegelung der Verstärkung, Verstärkungsregelung, vorübergehende Steuerungstechnologie, automatisches Herunterfahren der optischen Ausgangsleistung
Funktion der Netzverwaltung

Unterstützung der Echtzeitüberwachung des Betriebszustands der EDFA, einschließlich: optischer Leistung, Pumpen, Temperatur usw.

Unterstützende Pumpenstillstandsschwelle und automatische Wiederherstellungszeitfunktion
Anzahl der besetzten Plätze Unterstützung für OSP3800-Fullserie-Chassis, mit 1 Schlitz (0,5U)
Optische Schnittstelle LC/UPC
Maximaler Stromverbrauch 15 W
MTBF >100.000 Stunden



Produktmerkmale



(1) Unterstützung der optischen Verstärkung des C-Band-DWDM-Systems

(2) unterstützt optionale OSC-Eingabe-Signalverstärkung

(3) Unterstützung der Leistungsverstärkung, der Leitungverstärkung (sekundäre optische Verstärkung), der Vorverstärkung

(4) Unterstützung der IP-basierten grafischen SNMP-Netzwerkverwaltung, Netzwerkverwaltungsmethoden CLI, Web

(5) kann überwachen: Pumpenantriebsstrom, Pumpenleistung, Pumpenschalter, Pumpentemperatur, Eingangsoptikleistung, Ausgangsoptikleistung, Modultemperatur

(6) unterstützt konfigurierbaren Pumpenschalter, AGC-Modus und APC-Modus (verstellbare optische Eingangs- und Ausgangsleistung)

(7) Unterstützung des optischen Überwachungsanschlusses (MON).

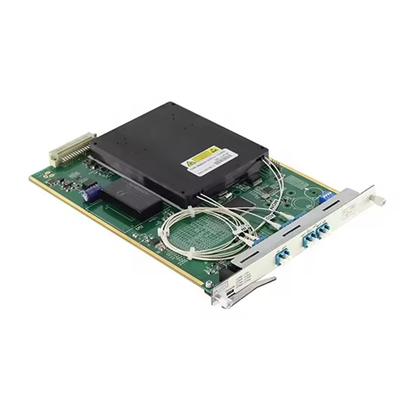

DWDM EDFA Card Booster Line Optical Amplifier für ein 48-Wellen-C-Band-WDM-System 0



Definition der Schnittstelle



Schnittstelle Artikel 1 Funktion/Beschreibung
In EDFA-Eingabeoberfläche Eintrittsanschluss für die optische Leistung kleiner Signale
- Ich bin weg. EDFA-Ausgabeoberfläche EDFA Verstärkung Ausgang optischer Port.
Ausnahme: Monitoringkanal-Eingangsanschluss Verknüpfung mit der Netzwerkverwaltungskarte SFP TX zur Übertragung von Netzwerkverwaltungsinformationen.
OSC_Aus Überwachungskanalausgangsport Verknüpfung mit der Netzverwaltungskarte SFP RX zur Übertragung von Netzverwaltungsinformationen.
Monat Überwachungshafen EDFA-Leistungsüberwachungsschnittstelle, Link OPM oder Spektrometer.



Beschreibung des Indikators



Schnittstelle Artikel 1 Beschreibung
PWR EDFA-Leistungsindikator An, EDFA-Stromversorgung ist normal, aus, Stromversorgungsfehler.
Ausführen Betriebsindikator des EDFA An, EDFA funktioniert normal; aus, der Betrieb ist fehlerhaft.
In EDFA-Eingabe-Alarmindikator An, der Eingang ist abnormal, aus, der Eingang ist normal.
- Ich bin weg. EDFA-Alarm-Ausgangsindikator An, die Ausgabe ist abnormal, aus, die Ausgabe ist normal.
- Ich weiß. Temperaturwarnanzeiger für das EDFA-Modul An, die Temperatur des EDFA-Moduls ist abnormal; aus, die Temperatur des Moduls ist normal.
Ptem Pumpentemperatur-Alarmindikator An, die Pumptemperatur ist abnormal, aus, die Pumptemperatur ist normal.
Pump Warnanzeige für die Pumpe An, die Pumpe ist aus; aus, die Pumpe ist an.
- Ich weiß. Alarmindikator für die Pumpenströmung An, der Pumpenstrom ist abnormal; aus: der Pumpenstrom ist normal.



Einleitung



  • Die Hauptfunktion der EDFA (Erbium Doped Fiber Amplifier) Optikverstärkerkarte ist die Leistungskompensation des Signallichts in der Übertragungsleitung.und kann gleichzeitig bis zu 48 Kanäle (Kanalstand 100 GHz) oder 96 Kanäle (Kanalstand 50 GHz) im C-Band verstärken.
  • Das optische Signal weist die Eigenschaften einer flachen Verstärkung, einer verstellbaren Verstärkung und eines geringen Geräuschindex auf.
  • Es ist ein unentbehrlicher und wichtiger Bestandteil des DWDM-Systems, des zukünftigen Hochgeschwindigkeitssystems und der Fernübertragung in einem optischen Netzwerk.



DWDM EDFA Card Booster Line Optical Amplifier für ein 48-Wellen-C-Band-WDM-System 1



DWDM EDFA Card Booster Line Optical Amplifier für ein 48-Wellen-C-Band-WDM-System 2

Größe und Tag:

Optisches Verkehrssystem DWDM

Optisches Verkehrssystem CWDM

Kraftübertragungssystem Verdrahtungshandbuch-2U
