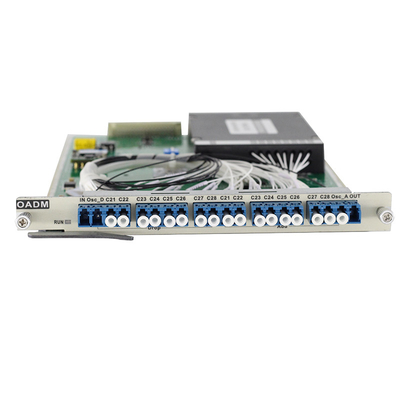

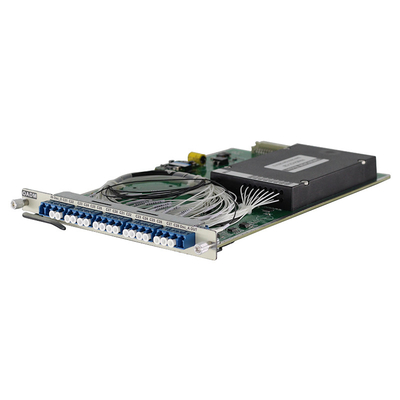

2/4/8 Kanal C21 bis C28 Optical Add Drop Multiplexer-Karte
Produktmerkmale
(1) Unterstützung 2/4/8 Kanal hinzufügen und fallen lassen
(2) Plug-in-play: keine Konfiguration erforderlich
(3) Grünes Produkt: völlig passiv, ohne Strom und ohne Kühlung
(4) geringer Einsatzverlust
Maximaler Einstiegsverlust von 2CH ≤ 1,5 dB
4 CH-Mehrverlust ≤3dB
Maximalverlust beim Einsetzen von 8CH ≤ 4,5 dB
Spezifikation
| Funktion |
CWDM OADM |
DWDM OADM |
| Kanalnummer |
1 |
2 |
4 |
8 |
16 |
1 |
2 |
4 |
8 |
16 |
| Betriebswellenlänge ((nm) |
1260 bis 1620 |
1525 bis 1565 |
| Art der Geschäftstätigkeit |
ITU-T-Gitter |
ITU-T-Gitter |
| Wellenlänge in der Mitte (nm) |
20 |
0.8nm ((100GHz) |
| Kanalverlust (dB) |
Einfall |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Hinzufügen -- aus |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Ein- - aus |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
≤ 08 |
≤ 12 |
≤ 18 |
≤ 2.6 |
≤ 4.5 |
| Flachheit (dB) |
Die ITU±6.5 |
|
| Isolierung des benachbarten Kanals (dB) |
≤ 05 |
| Isolierung von nicht benachbarten Kanälen (dB) |
≥ 30 |
| Rücklaufverlust (dB) |
≥ 40 |
| Flachheit (dB) |
≥ 50 |
| Anzahl der besetzten Stellen |
Unterstützung der OSP3800-Serie Chassis, nehmen 1 Schlitz, (0,5U) |
| Optische Schnittstelle |
LC/UPC |
| Maximaler Stromverbrauch |
5W |
| MTBF |
>100000 Stunden |
Produktdiagramm
Einleitung
OADM-Boards sind ein wichtiger Bestandteil des WDM-Systems.
Es kann die dynamische Rekonfiguration des optischen Wellenlängenkanals durch das OADM-Modul realisieren.
Das heißt: it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
Häufig gestellte Fragen
1Was ist Ihr Produktportfolio?
Unsere Produktpalette umfasst WDM/OTN-Wellenlänge-Division-Multiplexing-Übertragungssysteme, 5G-Semiaktive-Wellenlänge-Division-Ausrüstung ((CWDM/MWDM/LWDM),optische Schutzsysteme (OLP/0BP/Bypass) optische Verstärker (OEO/EDFA/SOA), optische Kabeldetektionssysteme/Optische Glasfaser-Online-Detektionssystem OLM, optischer Schalter ((osW), optisches Modul usw.,
2Wie schicken Sie meine Ware?
A: Wir versenden die Ware per DHL, UPS oder FEDEX, bitte überprüfen Sie die Lieferdetails nach der Trackingnummer.
3Kann ich Rabatte bekommen?
A: Es werden Rabatte für wiederkehrende Bestellungen, Stammkunden und Rabattprodukte gewährt.
4F: Wie ist Ihre Vorlaufzeit?
A: Es dauert normalerweise 2 ~ 4 Werktage, um zu produzieren und dann wird die Ware gesendet.
