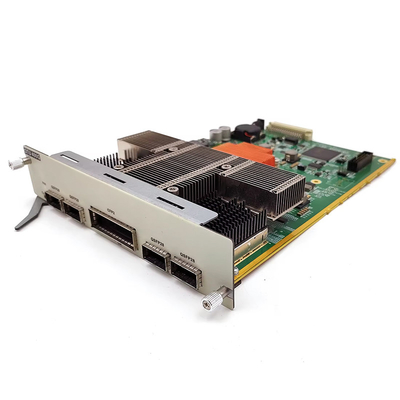

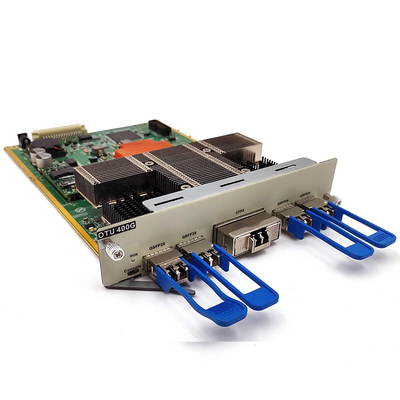

Olycom 400G Muxponder CFP2-DWDM-Optische Transporteinheit
Einleitung
- Die 400G-OTU-Dienstplatte unterstützt vier 100G-Dienstzugänge, übernimmt fortschrittliche Technologien wie PDM-QPSK-Modulation und kohärenten Empfang,und überwindet die physikalischen Auswirkungen von Hochgeschwindigkeitsübertragungsnetzen auf die OSNR-Anforderungen, CD Toleranz, PMD Toleranz und Nichtlinearität.
- Es kann 400G-Geschäft über 1.200 Kilometer nicht-Relaisübertragung realisieren, und die Linie-Seiten-Schnittstelle unterstützt C-Band 96-Welle (50GHz) tunable.
Produktparameter
| Funktion |
Beschreibung |
| Schnittstelle |
1. Clientseitige Schnittstellen: 4, steckbar auf Basis von QSFP28
2Linie-Seiten-Schnittstelle: 1, basierend auf CFP2-Pluggable, kohärente PDM-QPSK
|
| Linienmodus |
Unterstützung der transparenten Übertragung des 1 400G-Dienstes,mit einer Leistung von mehr als 100 Watt pro Sekunde |
| Wiederholungsmodus |
Unterstützung eines elektrischen Relais mit 400G-Wellenlänge |
| Art der Unterstützungstätigkeit |
100GE
OTU4
|
| WDM-Technologie |
Unterstützung von DWDM: C-Band 50 GHz 96 Wellen einstellbar |
| FEC-Technologie |
Unterstützung von SDFEC |
| Anzahl der besetzten Plätze |
Unterstützung des Chassis der vollständigen Serie OM3800, mit 2 Steckplätzen (1U) |
| Funktion der Netzverwaltung |
l Unterstützung der Echtzeitüberwachung des Arbeitsstatus des Hafens, einschließlich: Übertragung optischer Leistung, Empfang optischer Leistung, Temperatur usw.
l Unterstützung von Port-Loopback- und Port-Shutdown-Funktionen
|
| Maximaler Stromverbrauch |
50 W (einschließlich optischer Module) |
| MTBF |
>100.000 Stunden |
Produktoberfläche
| Artikel |
Schnittstelle |
Beschreibung |
| CFP2-Schnittstelle |
Tz |
Modul-Ausgangsoptische Schnittstelle |
| Rx |
Modul-Eingangsoptische Schnittstelle |
| QSFP28-Schnittstelle |
QSFP28 |
Modul-Eingangs- und Ausgangsoptische Schnittstelle |
| Schnittstelle |
Artikel |
Beschreibung |
| Ausführen |
OTU-Karteneinsatzindikator |
Einsatz der OTU ist normal.
Ausgeschaltet, OTU-Betriebsfehler
|
| QR1 |
Lichtanzeiger auf der Modulseite der Verzweigung 1 |
An, Lichtempfang ist normal.
Ausgeschaltet, Lichtempfang ist abnormal.
|
| QR2 |
Lichtempfänger auf der Modulseite des Zweigbereichs 2 |
An, Lichtempfang ist normal.
Ausgeschaltet, Lichtempfang ist abnormal.
|
| QR3 |
Seitenleuchtempfänger für den Modul "Branch 3" |
An, Lichtempfang ist normal.
Ausgeschaltet, Lichtempfang ist abnormal.
|
| QR4 |
Seitenleuchtempfänger für das Modul "Branch 4" |
An, Lichtempfang ist normal.
Ausgeschaltet, Lichtempfang ist abnormal.
|
| Zinssatz |
Linienseiten-Lichtempfangsanzeige des Moduls |
An, Lichtempfang ist normal.
Ausgeschaltet, Lichtempfang ist abnormal.
|
Diagramm
Schnittstelle für die OTU-Kartenverwaltung
- Online-Echtzeitüberwachung des Betriebszustands der Geschäftsplatte
- Status der Verbindung des Online-Überwachungsmoduls, Status der Hafenverbindung
- Echtzeit-Überwachungsmodul für die Übertragung und Empfang von Lichtleistung, aktuelle Betriebsrate
- Unterstützung des Echtzeitlesens von DDM-Informationen für optische Module
- Unterstützung der Wellenlänge und Kanalinformationen des Lesemoduls
Einrichtung der OTU-Karte
1. Einstellung der Leistungsalarmschwelle für das Empfängergerät
Die Empfangsleistung Alarmschwelle des optischen Moduls kann über die Netzverwaltung eingestellt werden.Das Gerät wird einen Alarm auslösen und das Wartungspersonal benachrichtigen, aufmerksam zu sein, ohne das Geschäft zu beeinträchtigen.
2. Einstellung des ALS-Modus
Wenn die ALS-Funktion aktiviert ist, kann das optische Modul selbst kein Licht empfangen.und das optische Seitenmodul selbst nicht leuchtet.
Übersicht über die Qualitätskontrolle
Bei Netzwerk- und optischen Kommunikationsprodukten hängt die Zuverlässigkeit eher von einem gut strukturierten Qualitätssystem als von isolierten Prüfschritten ab.
Bei OLYCOM wird die Qualitätskontrolle über den gesamten Produktlebenszyklus hinweg implementiert, von der Beschaffung der Komponenten bis zur Endlieferung, um eine gleichbleibende Leistung in realen Einsatzumgebungen zu gewährleisten.
Alle Materialien werden vor der Produktion überprüft, einschließlich optischer Module, elektronischer Komponenten und mechanischer Strukturen.Automatische Kontrollsysteme werden verwendet, um die Genauigkeit der Montage zu gewährleisten und die Variabilität zu reduzieren..
Jedes Produkt wird einer funktionalen Validierung unterzogen, die die Leistung der Datenübertragung, den Funktionsbetrieb und gegebenenfalls die Stromversorgung abdeckt.Parameter wie Wellenlängengenauigkeit, Signalqualität und Übertragungsstabilität sorgfältig bewertet werden.
Um eine langfristige Zuverlässigkeit zu gewährleisten, werden Geräte unter extremen Bedingungen getestet, einschließlich Temperaturschwankungen, Feuchtigkeitsbelastung und mechanischer Belastungen.die Ausführung einer erweiterten Laufzeitprüfung zur Ermittlung möglicher Frühstörungen.
Jede Einheit wird vor dem Versand einer endgültigen Inspektion unterzogen, wobei die vollständige Rückverfolgbarkeit durch dokumentierte Prüfunterlagen und Konformitätsdaten untermauert wird.
Durch die Kombination von standardisierten Prozessen mit kontinuierlicher Verbesserung gewährleistet OLYCOM stabile, langlebige und feldfertige Netzwerklösungen.
