4-Slots 1U OTN Fahrgestellsystem
Produktparameter
| Parameter |
Technische Indikatoren |
| Größe |
19 Zoll 1U |
| Anzahl der Slots |
4 Steckplätze: 1 Steckplatz für Netzverwaltungskarten, 3 Steckplätze für allgemeine Dienste |
| Stromversorgung |
Dies ist der Fall, wenn die Leistung von einem Stromversorger in einem anderen Stromversorger als dem des Stromversorgers liegt. |
| Ventilator |
3 Hochleistungs- und Hochgeschwindigkeitsventilatoren, um eine hervorragende Wärmeableitung zu gewährleisten |
| Betriebstemperatur |
-10°C ∼60°C |
| Lagertemperatur |
-40°C/80°C |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensiert |
| Produktdimension |
483 mm ((W) × 350 mm ((D) × 44 mm ((H) |

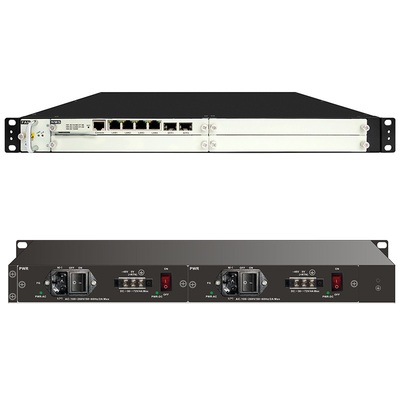

Vorderseite
1) SLOT1 kann in die NMS-Hauptsteuerungskarte eingesetzt werden, und SLOT2~4 kann in verschiedene Arten von Visitenkarten eingesetzt werden.
2) Ventilator FAN-Tray: verwendet für die Chassis-Wärmeabgabe. Das PWR-Indikatorlicht ist eingeschaltet, was anzeigt, dass die Stromversorgung des Ventilators normal ist. Das rote ALM-Licht zeigt an, dass der Ventilator defekt ist.Das ALM-Licht sollte zu normalen Zeiten ausgeschaltet sein..
3) Anzeiglicht: PWR: eingeschaltet: normale Stromversorgung; ausgeschaltet: keine Stromversorgung oder Anomalie.
ALM: eingeschaltet: Lüfterfehler oder zu hohe Temperatur; ausgeschaltet: normal
Rückseite
1) Der Stromversorgungsslot (PIU) befindet sich auf der Rückseite des Geräts, unterstützt AC (APU) / DC (DPU) optional und 1+1 Hot Backup der Stromversorgung.
2) Anzeiglicht: PWR: eingeschaltet: normale Stromversorgung; ausgeschaltet: keine Stromversorgung oder Anomalie.
Produktmerkmale
- Standard 19 Zoll 1U Höhe;
- Hohe Integration: Ein einzelnes Rack unterstützt 3 allgemeine Service-Slots und 1 Netzmanagement-Slot;
- Einheitliche Plattform: unterstützt das gemischte Einfügen verschiedener Visitenkarten und die einheitliche Netzwerkverwaltung;
- hohe Zuverlässigkeit: unterstützt DC+DC, AC+AC, AC+DC-Stromversorgungsschutz;
- Gute Wärmeableitung: 4 leistungsstarke, schnelle Lüfter-Konstruktionen sorgen für eine ausreichende Wärmeableitung
Beschreibung des Produkts

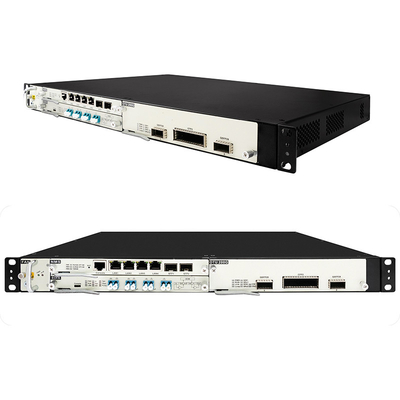

Der OM3800-1U ist mit einer standardmäßigen 19-Zoll-Rack-montierten 1U- und Steckkartenstruktur ausgelegt, ein einzelnes Fahrwerk bietet 4 Funktionsmodul-Slots, 2 Stromversorgungs-Slots und 1 Lüfter-Slot;mit der Glasfaserauslassung des Vorderanzeigers, alle optischen Schnittstellen und Netzwerkmanagement.
Die Schnittstellen sind alle vorne ausgelegt; der Luftkanal ist mit rechten Luftein- und linken Luftausläufen ausgelegt.
Auf der rechten Seite des Fahrgestells befindet sich ein Lufteinlass, der die kalte Luft durch den Kühlventilator ins Innere des Fahrgestells aufnimmt.und dann entlädt es aus dem Luftanschluss auf der linken Seite des Fahrwerks.
Verkaufspunkte
1. Übertragung mit großer Kapazität
Unterstützt 96×100G-Ultra-Großkapazitäts-Übertragungen, d. h. eine Single-Fiber-Übertragungskapazität von bis zu 9,6 Tb/s, und unterstützt 80/96×10G/100G-Hybridübertragung,Unterstützung eines reibungslosen Upgrades von 40 auf 80 WellenEs gewährleistet eine geringe Investition und eine reibungslose Erweiterung in der frühen Phase des Netzausbaus, um den wachsenden Bandbreitenbedarf in Zukunft zu decken.
2Ausgezeichnete 400G-Übertragungsleistung
Das 400G-System nutzt die PDM-QPSK-Codierungstechnologie zur kohärenten Erkennung, unterstützt SD-FEC, der B2B-OSNR-Toleranzindex ist ausgezeichnet, nimmt die fortschrittliche DSP-Verarbeitungstechnologie der Industrie an,Die Dispersionsverträglichkeit beträgt 22000 ps/nm., und unterstützt 1200 km oder mehr nichtelektrische Relaisübertragung.
3. Flexible und umfassende Dienstleistungsmöglichkeiten
Unterstützt 100M-100G jeglichen Servicezugriff: CPRI1~10, eCPRI, FE/GE/10GE/25GE/40GE/100GE, FC 1G~32G, STM-N, OTU1/2/3/4, etc. Durchsichtige Übertragung reduziert die Querübertragungsverzögerung der Schaltung.
Telekommunikation Verlässlicher Schutz
Unterstützt mehrere Netzwerkschutzsysteme wie optische Schicht 1+1-Kanalschutz und optische Leitungsseite 1+1-Schutz,Mehrfachschutz für wichtige Geräte und Glasfaserleitungen.
Unterstützung von AC 220V, DC -48V Stromversorgung, Stromschutz 1+1.
4. Ausgezeichnete Struktur, bequem und leicht zu warten

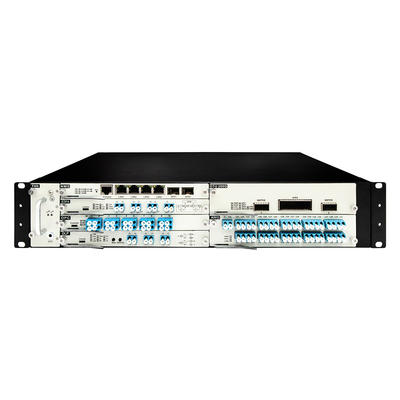

Es hat ein Standard-Rack-Design von 19 Zoll mit 1U, 2U, 3U 5U, vollständig konfigurierungsfreier Installation, Plug-and-Play-Gerät und einer einheitlichen Netzwerk-Management-Plattform.Bereitstellung vollständiger Netzwerk- und Geräteleistungskontrollmöglichkeiten.
Über uns
Olycom ist ein Hightech-Unternehmen, das sich auf Forschung und Entwicklung, Produktion und Vermarktung im Bereich der optischen Kommunikation konzentriert.
Unsere Produktpalette umfasst WDM/OTN-Wellenlänge-Division-Multiplexing-Übertragungssysteme, 5G-Semiaktive-Wellenlänge-Division-Ausrüstung ((CWDM/MWDM/LWDM),optische Schutzsysteme (OLP/0BP/Bypass),optische Verstärker (OEO/EDFA/SOA),Optische Kabeldetektionssysteme/Optische Faser-Online-Detektionssystem OLM, optischer Schalter (OsW), optisches Modul usw.,
Mit seiner zuverlässigen Stabilität, seiner starken Anpassungsfähigkeit an die Umwelt und seiner guten Qualität erfüllt er die Bedürfnisse der Telekommunikationsbetreiber, der Elektrizitätsindustrie und anderer Branchen.
