Olycom 20 Port L2 Managed Din Rail Gigabit Managed Fiber Switch
Wesentliche Merkmale
- 16 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 4 x 1000 Mbps SFP-Faseranschluss
- 8 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX und Full/Half Duplex-Selbstverhandlungsmodus
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Unterstützung für 10K-Bytes-Riesenrahmen, kompatibel mit verschiedenen Erweiterungsprotokollen
- 8K MAC-Adresstabelle
- Ein Speicher-und-Verschiebungsmechanismus
- VLAN: IEEE 802.1Q 4K VLAN, QINQ
- STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring (EPR)
- Mehrfachübertragung: IGMP Snooping V1/V2/V3, GMRP
- Linkaggregation: manuell / statisch / LACP
- QOS: COS, DSCP, 8 Warteschlangen, WRR/SP/WFQ-Planung, QOS-Richtlinie
- CLI/WEB/SNMP und Primestone NIS-Managementsystem
- Diagnostische Wartung: Port-Spiegelung, Syslog, Ping
- Alarmmanagement: 1-Wege-Relais-Alarmausgang, RMON, SNMP-Falle
- Sicherheit DHCP Snooping, Option 82, 802.1X, Benutzerhierarchische Verwaltung, ACL, DDOS, Port-basierte MAC-Filterung / Bindung
- Datenkontrolle: Port-basierte Ein-/Ausfahrgeschwindigkeitsbegrenzung, Vollduplex-IEEE 802.3x, Halbduplex-Gegendruckstromsteuerung.Unbekannte Multicast- und Unbekannte Unicast-Unterdrückung.
Einleitung
Die IM-FS041600GW-Serie ist der 10/100/1000Mbps-Managed Industrial Fiber Switch
Erfüllung der Anforderungen an den Schutzgrad IP40 und die Anforderungen an die industrielle EMV-Klasse

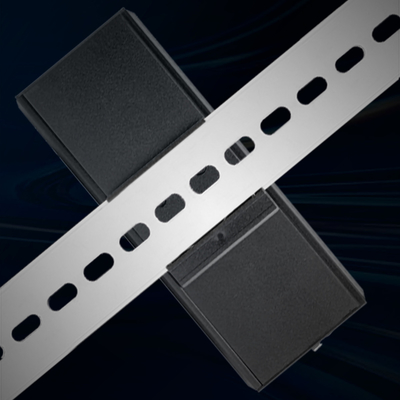

Einrichtung der DIN-Schiene
Gefährliche Umweltzertifizierungen durchlaufen und die FCC- und CE-Normen erfüllen
Spezifikation
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller Glasfaserschalter (4F+16TP) |
| Modell Nr. |
IM-FS041600GW |
| Hafen |
4 x 1000Mpbs SFP-Anschluss
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
16x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
| Standards |
IEEE802.3 IEEE802.3u IEEE802.3z IEEE802.3ab
IEEE802.3x IEEE802.3az IEEE802.3ah
IEEE802.1X IEEE802.1Q
|
| MAC-Adressentabelle |
8K |
| Maximale Paketlänge |
Bis zu 10k Bytes |
| Paketvermittlungsrate |
1488100 (64Byte) |
| Paketpuffer |
4M |
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Umwelt |
Arbeitstemperatur: -40° ≈ 85°C
Aufbewahrungstemperatur: -40 °C ∼ 85 °C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Unterteil B Klasse A,EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Spannung) Stufe 3, EN 61000-4-6 (CS) Stufe 3, EN 61000-4-8; Verkehrssteuerung: NEMA-TS2; Vibration:IEC 60068-2-6Freifall: IEC 60068-2-32; Schock: IEC 60068-2-27; Eisenbahnverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, kommerziell; CE/LVD EN60950 |
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 160 x 130 x 70 mm
Gewicht: 1,2 kg
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Abmessung
Verpackungsliste
- 1 pc Schalter
- 1 Stück Wandhänger
- 1 PC Benutzerhandbuch
- 1 Stück Konsole-Kabel
- 1 Stück Garantie-Karte
Häufig gestellte Fragen
Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert die notwendigen Zubehörteile für die Installation wie Schrauben, Montage-Kit usw., einige davon sind in der Verpackung enthalten, andere nicht.
Wenn es möglich ist, das Etikett so zu schreiben, wie ich will?
A: Ja, bitte senden Sie uns nur den Inhalt und das Format, wir drucken ein Musterstück für Ihre Bestätigung.
Das Etikett befindet sich in der Regel auf der Seitenplatte.
Wie lautet die Packliste?
A: In der Verpackung befinden sich ein Gerät, Schutzeschaum, eine Bedienungsanleitung, eine Garantie-Karte und ein Konsole-Kabel.
Aber SFP-Module und Stromversorgung sind NICHT enthalten, bitte kaufen Sie sie von uns separat.
Haben Sie eine Bescheinigung?
Ja, unsere Firma ist ISO9001-zertifiziert.
Wir haben CE/FCC/RoHS/E-Mark/CCC Zertifikate für unsere Modelle.
Wie sieht das Etikett aus?
Für jedes hergestellte Produkt gibt es 2 Kopien, eine befindet sich auf dem Gerät, die andere auf der Verpackungskiste.
Es ist in verschiedenen Sprachen und Inhalten erhältlich, so dass Sie Ihr Logo oder Modellnamen hinzufügen können.
Unterstützen Sie OEM&ODM?
Ja, das ist unser Wettbewerbsvorteil.
Eine ausführliche Einführung finden Sie unter dem folgenden Link.
Die Kommission stellt fest, dass die in Artikel 3 Absatz 1 Buchstabe a genannten Maßnahmen nicht in die Lage versetzt werden, die in Artikel 3 Absatz 1 Buchstabe a der Verordnung (EG) Nr. 659/1999 vorgesehenen Maßnahmen zu ergreifen.
Welche Incoterms unterstützen Sie?
Wir sind eine EXW-Fabrik, EXW-Begriff ist unser Fokus.
Manchmal tun wir FOB/CIF für Großbestellungen, das hängt von den Fällen ab. Bitte sprechen Sie mit uns für weitere Informationen.
