Startseite /Produkte/Verdrahtungshandbuch-Kraftübertragungssystem/CWDM/DWDM Rekonfigurierbares OADM-Optische Add-Drop-Multiplexkarte WDM-System

CWDM/DWDM Rekonfigurierbares OADM-Optische Add-Drop-Multiplexkarte WDM-System

1 Stück
MOQ
Verhandlungsfähig
Preis
CWDM/DWDM Rekonfigurierbares OADM-Optische Add-Drop-Multiplexkarte WDM-System
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: OADM
Kanalnummer: CWDM:1260~1620/DWDM:1525~1565
Optische Schnittstelle: LC/UPC
Verwenden: CWDM / DWDM Netzwerk
Maximaler Stromverbrauch: 5W0
Hervorheben:

WDM-System Konfigurierbares OADM

,

Optical Add Drop Multiplexing Card
Grundinformation
Herkunftsort: Guangdong, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC
Modellnummer: Einheit für die Berechnung der Leistung
Zahlung und Versand AGB
Verpackung Informationen: 1 Stück in einer Box
Lieferzeit: 3~5 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat
Produkt-Beschreibung

OADM-Optische Add-Drop-Multiplex-Karte WDM-System



Schlüsselmerkmale derOADM



* Unterstützung von 2/4/8-Kanal-Zusatz und -Ablass
* Plug-in-Play: keine Konfiguration erforderlich
* Grünes Produkt: völlig passiv, ohne Strom und ohne Kühlung
* Niedriger Einsatzverlust

  • Maximaler Einsatzverlust von 2CH ≤ 5 dB
  • Maximaler Einsatzverlust von 4CH ≤3dB
  • Höchstverlust durch Einfügen von 8CH ≤ 5 dB

* Hohe Kanalisolierung

  • Nachbarisches Isolieren ≥ 25 dB
  • Nicht benachbarte Isolierung ≥ 35 dB



Spezifikation derOptische Add-Drop-Multiplex-Karte



PArameter TechnischeIch...Indikatoren UNiete
Wellenlänge des Kanals ITU-Gitter m
Abstand zwischen den Kanälen 100 GHz GHz
Kanal 2 4 8
Kanalpassband > 03 m
Einfügungsverlust Flachheit < 05 dB
Einsetzungsverlust Ein-/Absetzungsmittel < 09 < 1.5 3 (dB)
Ein- - aus < 1.5 <3.0 < 4.5 (dB)
Kanalisolierung Nachbarland 25 dB
Nicht benachbarte 35 dB
Polarisierungsabhängige Verluste < 01 dB
Richtlinie > 50 dB
Rückkehrverlust > 45 dBm
Maximaler Leistungsaufwand 26 Mw
Abmessung 191 (W) x 253 (D) x 20 (H) mm



Umwelt

 Betriebstemperatur -10°C+60 °C
Speichertemperatur -40°C+85 °C
Relative Luftfeuchtigkeit 5% bis 95% Nicht kondensierend





Einleitung



OADM-Board ist ein wichtiger Bestandteil des WDM-Systems. Es kann die dynamische Rekonfiguration des optischen Wellenlängenkanals durch OADM-Modul realisieren. Das heißt,Es kann dynamisch die Wellenlänge Ressource und Faserweg indie optische Pfadschicht entsprechend der Veränderung des Datenverkehrs und der Nachfrage im Übertragungsnetz. Die Verteilung der Pfadressourcen ermöglicht eine optimale Nutzung der Netzressourcen.

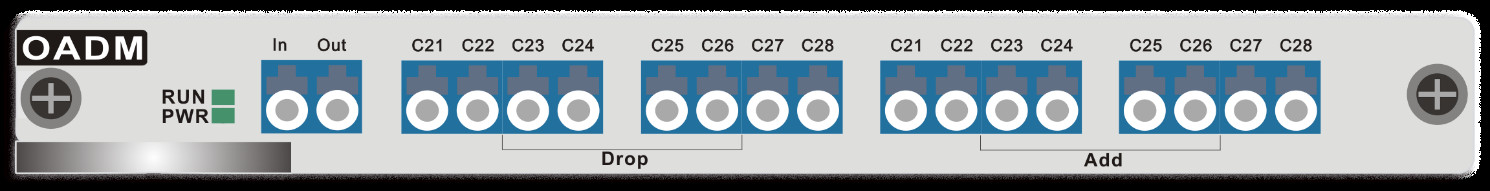

Produktdiagramm



CWDM/DWDM Rekonfigurierbares OADM-Optische Add-Drop-Multiplexkarte WDM-System 0

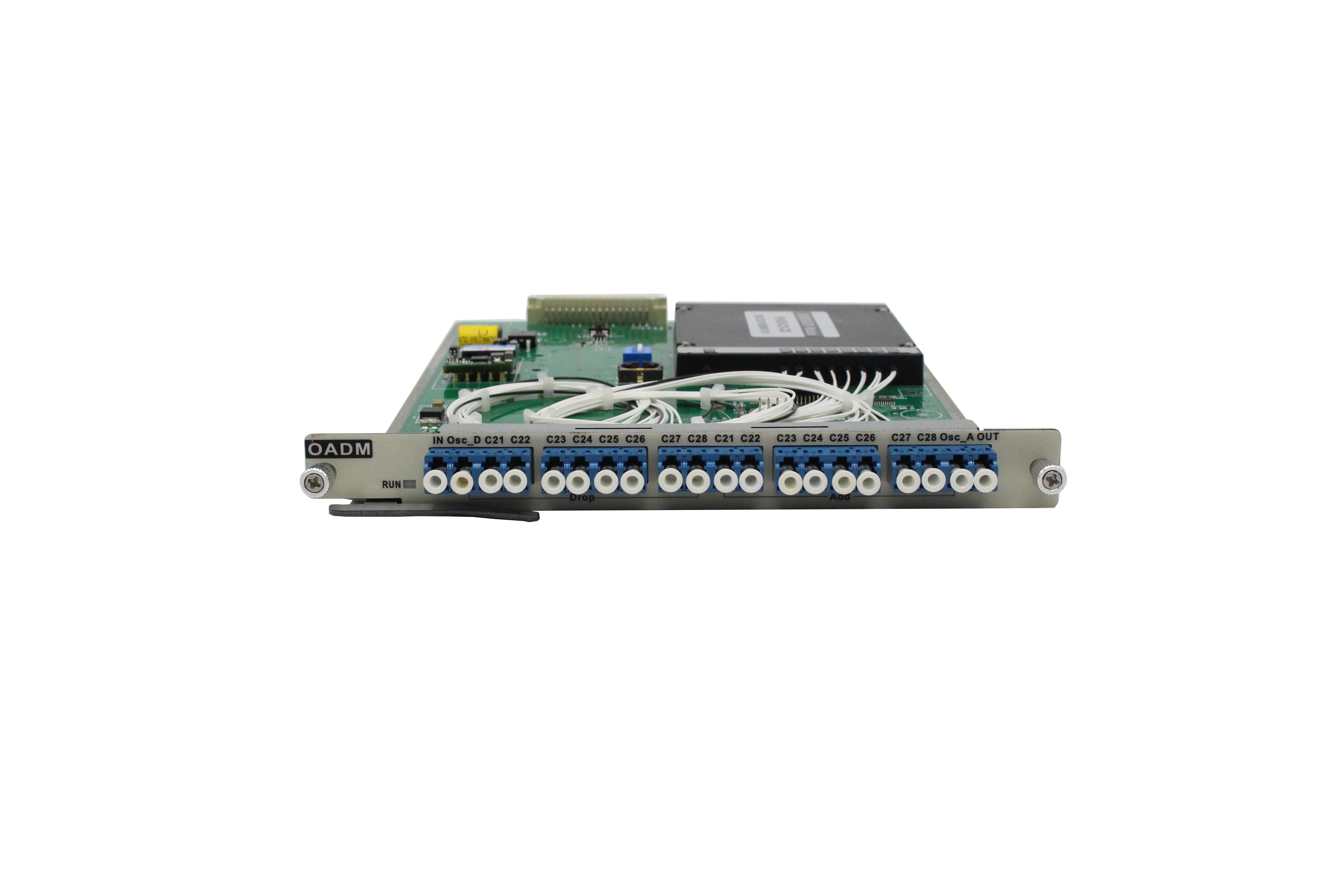

Funktionale Struktur



CWDM/DWDM Rekonfigurierbares OADM-Optische Add-Drop-Multiplexkarte WDM-System 1
