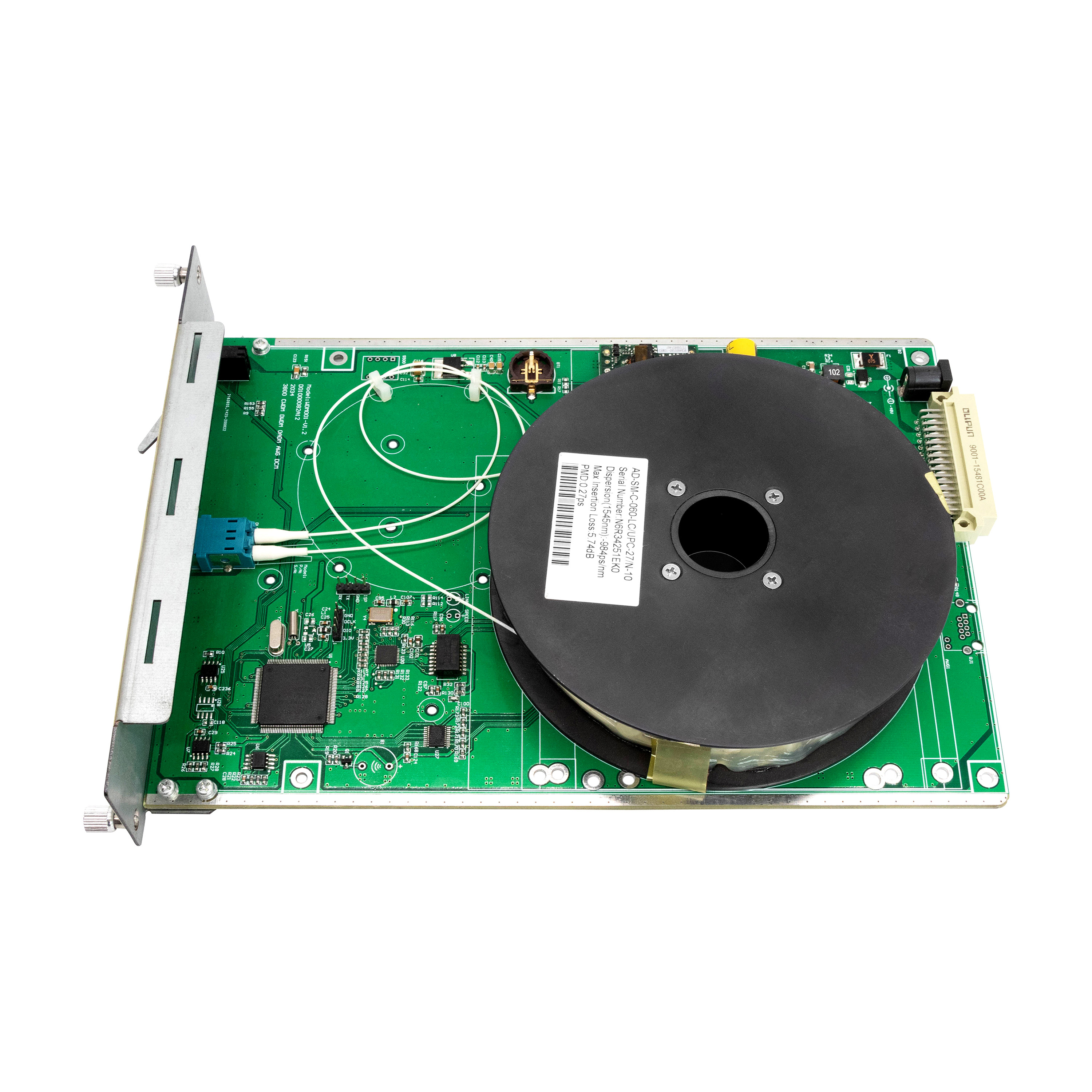

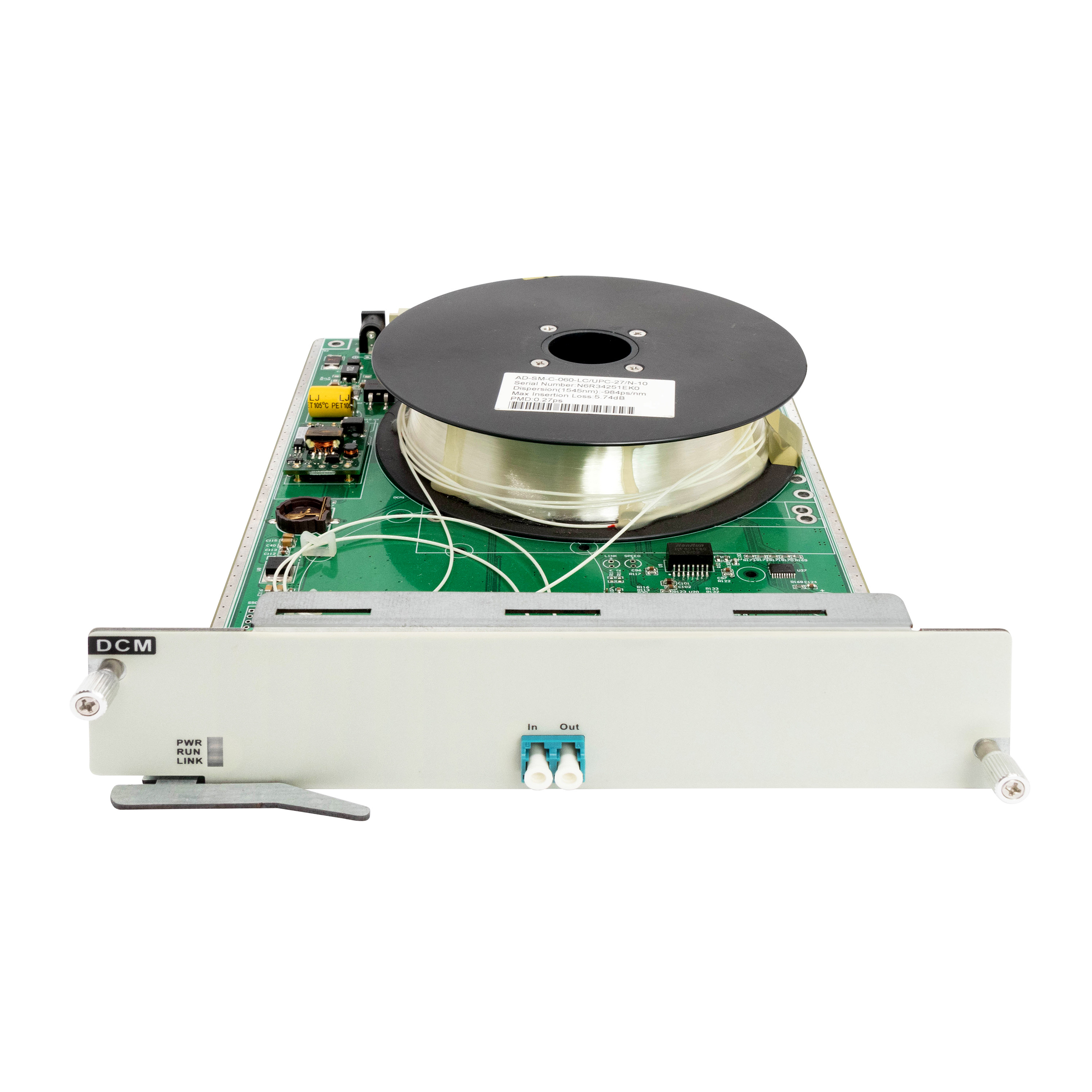

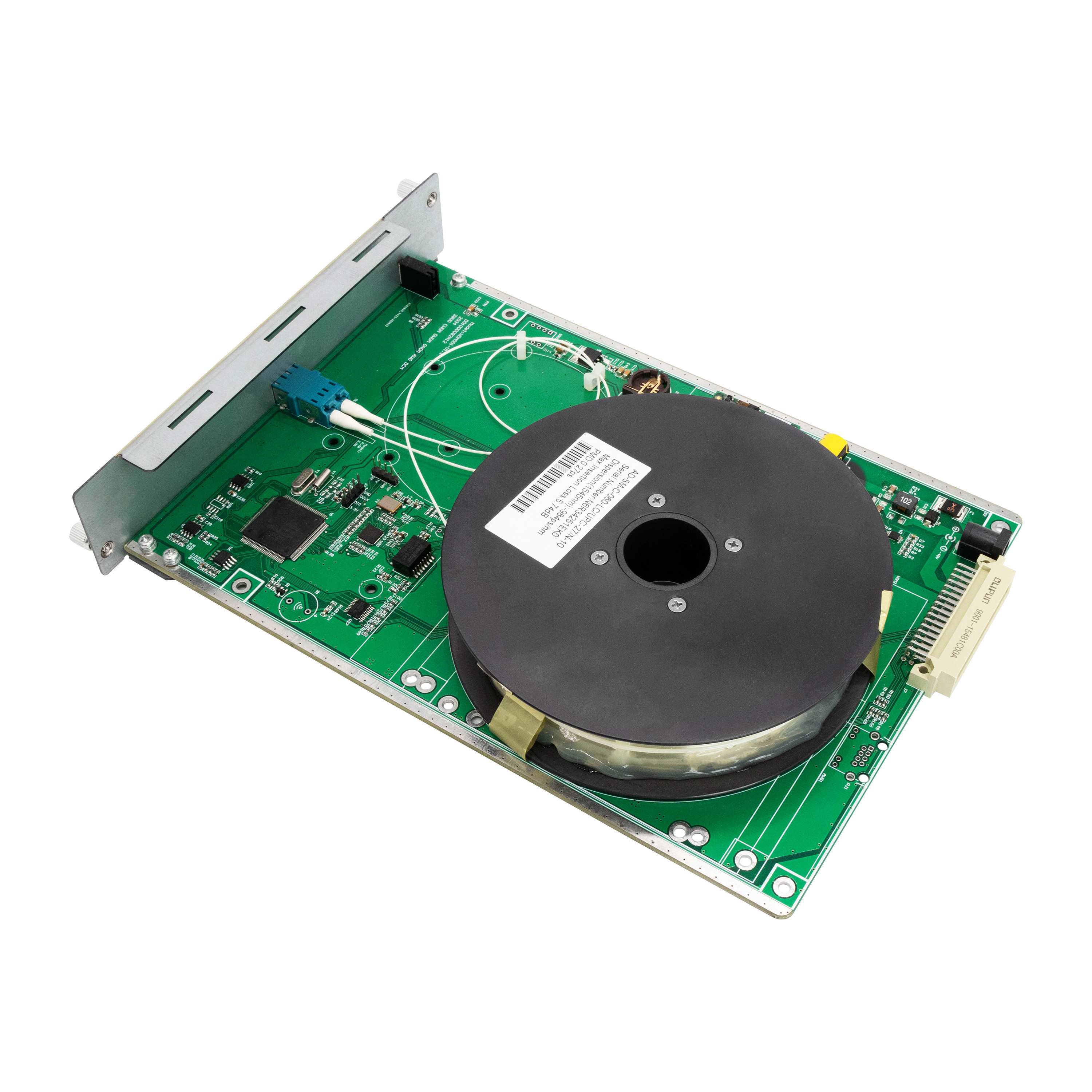

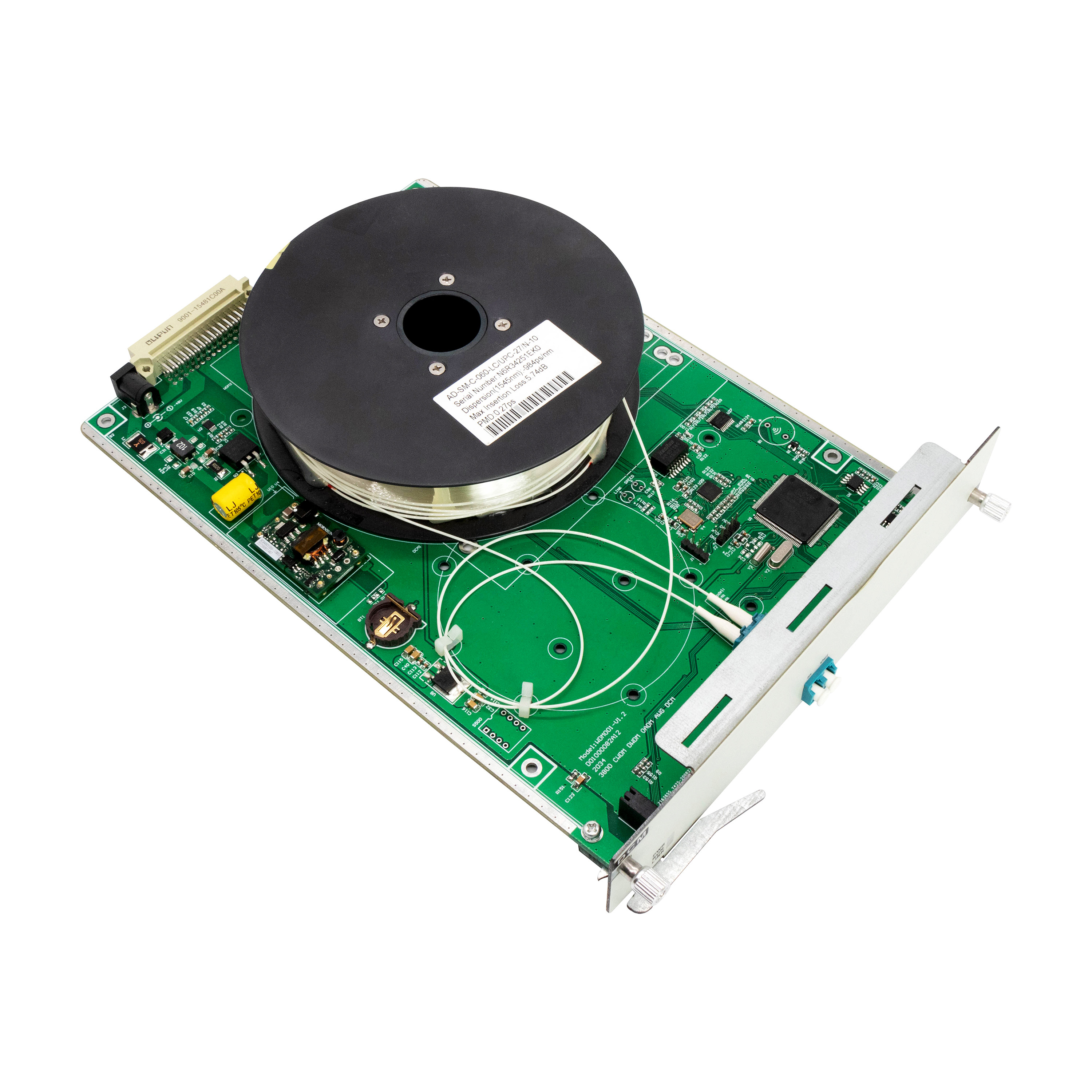

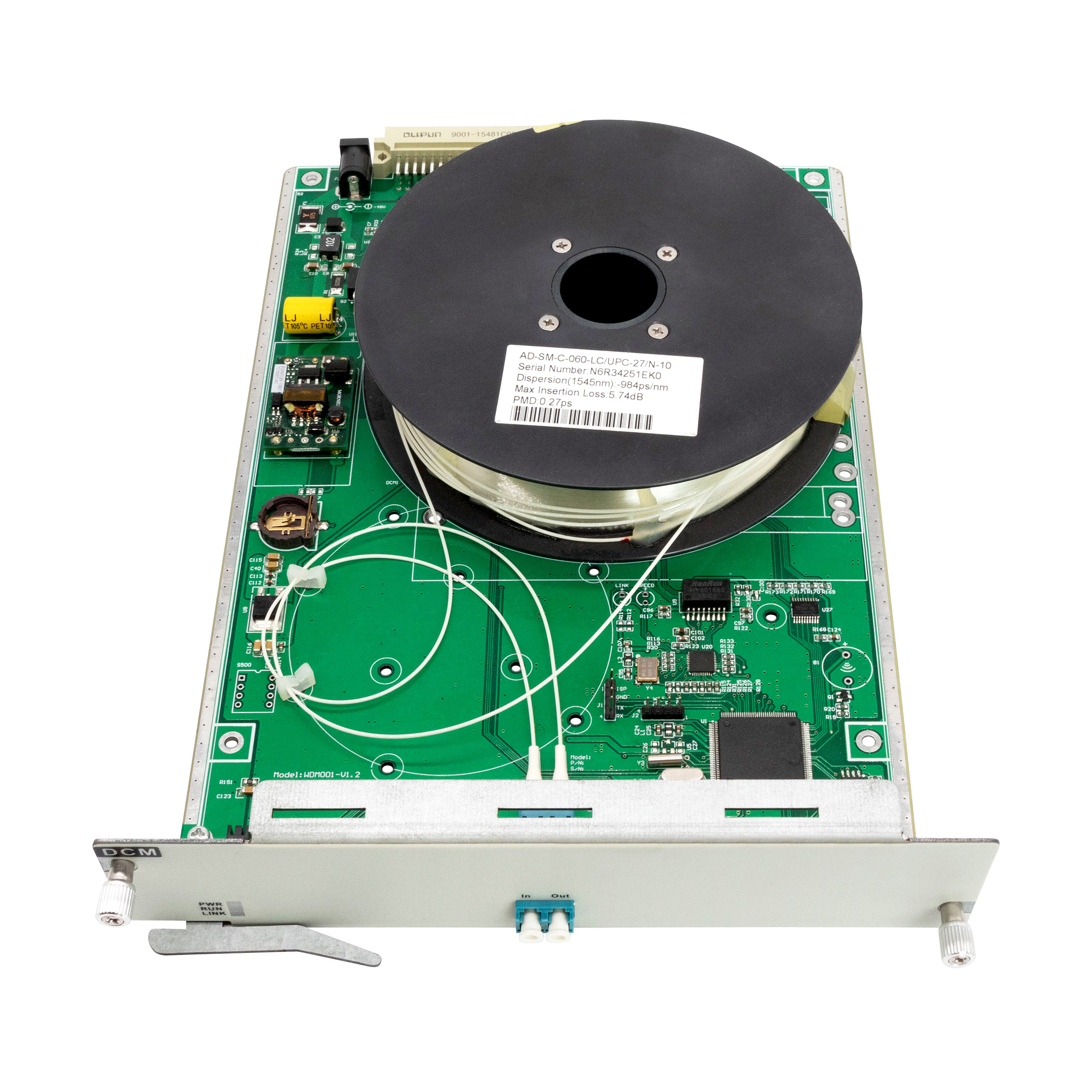

DCM-DWDM-Dispersionskompensationsmodul für optische Fasern LC/PC 1550 nm
Schlüsselmerkmale derDCM
- 100%ige Neigungskompensation der G.652-Optischen Faser im C-Band
- Niedriger Einsatzverlust
- Dispersion im Modus mit geringer Polarisierung
- Breitbanddispersionskompensation für DWDM-Systeme
- Verpackungs- und Schnittstellenarten können angepasst werden
- Einhaltung der Telcordia GR-2854-CORE-Norm
- Einheitlich mit RoHS-6 (bleifrei)
Spezifikation derDWDM-Dispersionskompensationsmodul für optische Fasern
| Artikel |
Zähler |
| Äquivalent G.652cEntschädigungIch...Einheitlich |
20 Kilometer |
40 Kilometer |
60 km |
80 Kilometer |
100 Kilometer |
120 Kilometer |
| 1545 nmwDurchschnittliche Dispersion (ps/nm) |
-340±20 |
-670 ± 30 |
-1000 ± 40 |
-1340 ± 50 |
-1670 ± 60 |
-2040±60 |
| 1545 nmrElativer Dispersionswinkel (nm)- Nein.) |
00,004±20% |
| Einsetzungsverlust(dB) |
≤ 3.5 |
≤ 50 |
≤ 68 |
≤ 87 |
≤ 107 |
≤ 129 |
| PDispersion im Polarisierungsmodus (ps) |
≤ 05 |
≤ 08 |
≤ 10 |
≤ 12 |
≤ 13 |
≤ 14 |
| Polarisierung Abhängiger Verlust (ps) |
≤ 01 |
≤ 01 |
≤ 01 |
≤ 01 |
≤ 01 |
≤ 01 |
| OptischeReflexion (dB) |
- 27 Jahre. |
| Höchstzulässige Eingangsleistung (dBm) |
+23 |
| ArbeitenTemperaturbereich |
-5°C bis 70°C |
| Speichertemperaturbereich |
-40°C bis 85°C |
| Umwelt- und Zuverlässigkeitsprüfung |
Entspricht den Telcordia-Standards GR-2854 und GR1221 |
| Schnittstellentyp |
LC/PC oder nach Maß |
| Verpackung |
Steckfachchassis: 1U, (D) 220mm×(W) 442mm×(H) 44mm
Einheitliche Anlage: 1U, (D) 220mm×(W) 442mm×(H) 44mm
|
Einleitung
Der von der Guangzhou Shenzhen Olycom Technology Co. eingeführte DCM-Dispersionskompensator LID. ist ein reines passives Gerät, das die Streuungsschicht der Standard-Ein-Mode-Optische Faser (G.652) im C-Band kompensieren kann.Und es wird verwendet, um das optische Signal durch Dispersion verzerrt zu reparieren und das beschädigte Signal in optischen Übertragungssystem zu kompensieren, um die Leistungsfähigkeit des Übertragungsnetzes zu verbessern und eine Hochgeschwindigkeits- und Fernkommunikation mit großer Kapazität zu erreichen.Der Dispersionsbereich des DCM kann bei einer Wellenlänge von 1550 nm - 10 bis - 2100ps/nm erreichen. und Produkte mit besonderen Anforderungen an die zentrale Wellenlänge und Dispersion können ebenfalls geliefert werden.
Verpackung
Vorteil:
1. Fertigung: Wir sind eine leistungsstarke Fabrik und sind seit etwa 20 Jahren in dieser Branche tätig
2. Professionelles F&E-Zentrum: Wir haben ein professionelles und unabhängiges F&E-Team. Die meisten unserer Ingenieure haben mehr als 5 Jahre Erfahrung.
3. Schnelle Lieferung: Die meisten Produkte sind auf Lager. Unter 10pcs können Lieferung mit 3 Tagen arrangieren.
4. Kleine Bestellung akzeptiert: Niedriges MOQ akzeptiert. 1pcs sind verfügbar.
