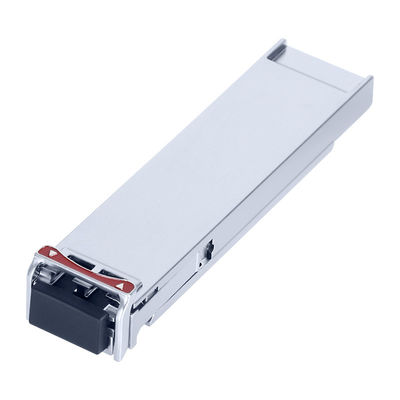

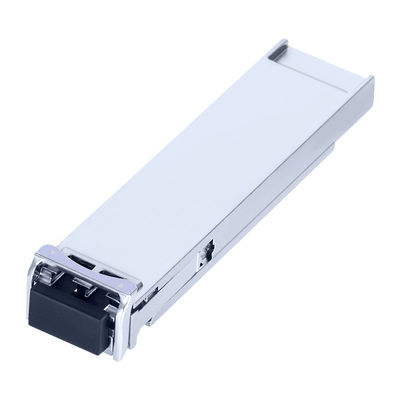

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM

1 PC
MOQ
Verhandlungsfähig
Preis
40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktname: DWDM-XFP-Optikmodul
Geschwindigkeit: 10 GB/s
Distanz: 40 km
Hafen: Dual Port, LC-Anschluss
Hervorheben:

Einzelmodus-DWDM-XFP-Glasfaserempfänger

,

40 km DWDM XFP-Fibertransceiver

,

1528.77 - 1563.05nm DWDM XFP-Fibertransceiver
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC ISO9001
Modellnummer: Die Ausrüstung ist mit einer hohen Temperatur ausgestattet.
Dokument: OLYCOM Industrial Networkin...25.pdf
Zahlung und Versand AGB
Verpackung Informationen: Ein Stück in einer Schachtel, 300g G.W.
Lieferzeit: 3~7 Tage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 2500pcs/month
Produkt-Beschreibung

40 km Reichweite 10G DWDM XFP Modul

Beschreibung

Das XFP-Modul ist mit dem 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) kompatibel und unterstützt eine Datenrate von 9,953 ~ 11,1 Gbps und eine Übertragungsdistanz von bis zu 40 km über SMF.

Das Transceivermodul besteht aus einem Sender mit 100 GHz C-Band 1528,77~1563,05 nm DWDM-gekühltem EML-Laser und einem Empfänger mit einer PIN-Fotodiode.Sender und Empfänger sind in einem breiten Temperaturbereich getrennt und bieten eine optimale Wärmeableitung und eine ausgezeichnete elektromagnetische Abschirmung, wodurch hohe Portdichten für 10 GbE-Systeme ermöglicht werden.

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM 0

Optische und elektrische Eigenschaften

Parameter Symbol Min. Typisch Maximal Einheit Anmerkungen
Übertrager
Zentralwellenlänge Lc 1528.77 1563.05 m
Spektralbreite ((-20dB) Δλ 1 m
Verhältnis zur Unterdrückung im Seitenmodus SMSR 30 dB
Zentrum Wellenlänge Abstand 100 GHz
Durchschnittliche Ausgangsleistung Schnüren - Nein. +2 dBm 1
Aussterbungsquote Notfall 8.2 dB
Dateneingabe-Swingdifferential Fahrzeugnummer 180 950 mV 2
Eintrittsdifferenzimpedanz ZIN 90 100 110 Ohm
TX deaktivieren Deaktivieren 2.0 Vcc V
Aktivieren 0 0.8 V
Empfänger
Zentralwellenlänge Lc 1450 1620 m
Empfängerempfindlichkeit - 16 Jahre. dBm 3
Überlastung des Empfängers 0.5 dBm 3
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt Verlust - 17 Jahre. dBm
Losserklärungen Lose - 26 Jahre. dBm
Los-Hysterese 0.5 4 dB
Ausgabe-Swingdifferential - Ich weiß nicht. 400 600 800 mV 2
Los Hoch 2.0 Vcc V
Niedrig 0.8 V

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM 1

Produktmerkmale

  • Unterstützt Bitraten von 9,953 Gb/s bis 11,1 Gb/s
  • Hot-plugbares XFP-Footprint, eingebaute digitale Diagnostik
  • Maximale Verbindungslänge von 40 km mit SMF
  • 100 GHz ITU, C-Band DWDM Kühl-EML-Laser und PIN-Fotodiode
  • XFP-MSA-Paket mit Duplex-LC-Anschluss
  • Keine Bezugsuhr erforderlich
  • Einzelne +3,3V-Stromversorgung
  • Leistungsausfall < 3,5 W
  • Kompatibel mit RoHS
  • Temperaturbereich: 0 bis +70°C

Anwendungen

  • 10G DWDM-Netzwerke
  • SONET OC-192 und SDH STM-64 bei 9,953 Gbps
  • 10G-Ethernet-Anwendungen
  • 10G-Anwendungen für Glasfaserkanäle
  • 10GE über G.709 bei 11,09Gbps
  • OC192 über FEC bei 10,709 Gbps
  • andere optische Verbindungen, bis zu 11,1 Gbps

Mechanische Zeichnung

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM 2

Bestellinformationen

Teilnummer Beschreibung des Produkts
Die Ausrüstung ist mit einer Breite von mehr als 20 mm verpackt. 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, Einzelmodus, 40km, 0 ~ +70oC

λC-Wellenlängenführer

Kanal der ITU

Produktcode

 Frequenz ((THz) Wellenlänge

Kanal der ITU

Produktcode

 Frequenz ((THz) Wellenlänge
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM 3

40 KM DWDM XFP-Fibertransceiver 1528.77 - 1563.05nm Einzelmodus Dual LC Port DDM 4
