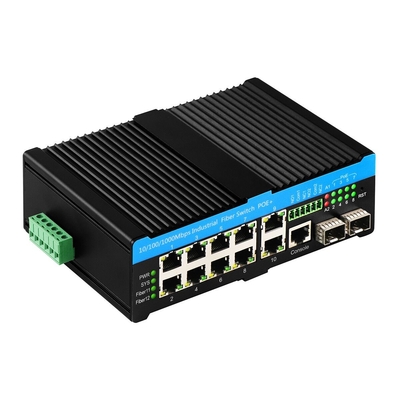

8 Port-Layer 2 verwalteter Gigabit 90W PoE-Switch
Spezifikation eines industriellen Glasfaser-Schalters
| Hafen |
2*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8*UTP PoE Downlink ((PoE ab/an/ab)
1*Konsoleingang

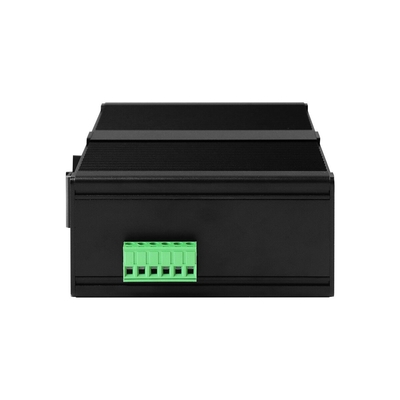

1*6-PIN-Leistungsterminalblock
2*Alarmausgang
|
| Protokoll |
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 36 Gbps (ohne Staus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|

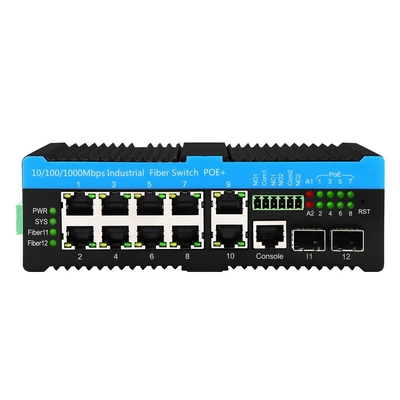

| Leuchten |
Stromversorgung, System, Netzwerk, PoE, Glasfaser, Alarm
PWR: Energie, rot.
SYS: System, rot
Netzwerkverbindung/Aktivität: Grüne LED
Netzwerk-Datenrate: Orange LED (eingeschaltet für 1G)
PoE: Grüne Aktive
Glasfaserverbindung: Grün
LED-Alarm: Rot blinkt
|
| Stromversorgung |
Eintrittsspannung: 48V (maximal 57V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 15,4W/30W/60W/90W ((Port 1~8)
Betriebstemperatur: -40 °C bis +75 °C (bei 240 W PoE-Ausgang)
Betriebstemperatur: -40 °C bis +55 °C (bei 480 W PoE-Ausgang)
Maximaler Stromverbrauch: 720 W ((Nicht empfohlen, wenn die Lebensdauer und die Ablösung berücksichtigt werden)
Rückverbindung: Unterstützung
|
| PoE-Verkabelung |
PoE ab/zu: 1/2 ((V+), 3/6 ((V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Umwelt |
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 165*112*45,5 mm

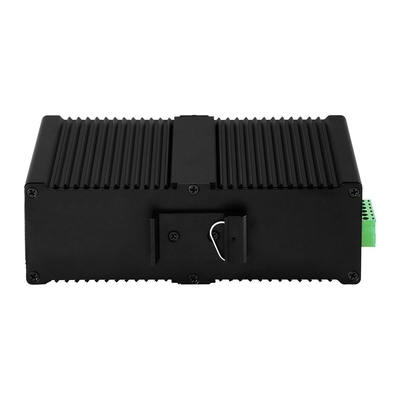

Montagemethode: Montage auf der Schiene
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
Web-GUI
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung von IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Einführung in den L2-Managed Switch
IM-FP21008GW legt einen neuen Standard für Industrial Network Switches (INS) mit einer Datenrate von bis zu 2,5G* für den Umgang mit Glasfaser-Uplink-Ports fest.
Sie arbeitet bei Temperaturen zwischen -40°C und +75°C und kann die Temperaturen einzelner Häfen überwachen und melden.
Es akzeptiert 57VDC-Leistung bis 495W, um eine IEEE 802.3bt-konforme PoE-Leistung von bis zu 90W auf 8 Kupferanschlüssen für eine Gesamtleistung von 480W zu liefern.Dies ermöglicht es, Strom für die anspruchsvollsten PoE-Anwendungen für PTZ-Kuppeln bereitzustellen, LED-Beleuchtung und drahtlose Produkte.
Es entspricht dem Rapid Ring-Protokoll G.8032V1/V2.
Es wird für kritische Transport- und Verkehrsanwendungen getestet.Doppel Kupfer- und Glasfaseraufschlüsse ermöglichen Drop- und Inserts für Ring-Netzwerk-Konfigurationen, die für Straßen und Sicherheitsszenarien verwendet werden.
Es ist einzigartig für Anwendungen im Außenbereich ausgelegt, mit einem geriebenen Temperaturabflusschassis, 6KV Überspannungsschutz,und benutzerprogrammierbarer thermischer Schutz vor Übertemperatur zum Schutz vor Schäden durch übermäßige Hitze.
Es ist eine ideale Lösung für eine Vielzahl von Projekten, insbesondere für Anwendungen von IDF bis MDF.
Anwendung von CCTV PoE-Schalter
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Anschlüsse sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
