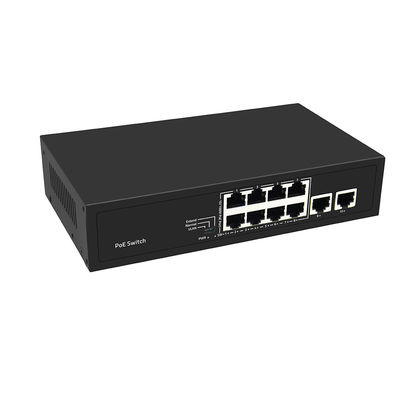

8-Port 10/100M Ethernet-CCTV-PoE-Schalter
Merkmale des CCTV-Sicherheitsschalters
- Einhaltung von IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at Normen
- 8*10/100M POE-Ports + 2*10/100M Ethernet-Uplink-Ports
- Einhaltung von IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at Normen
- Ethernet-Anschluss unterstützt 10/100M Adaptiv- und POE-Funktionen
- Unterstützung des automatischen Port-Flips (Auto MDI/MDIX)
- Automatisch an Anpassungsvorrichtungen angeschlossen
- Überwachung des Paneldatensatzes und Ausfallanalyse der Hilfsmittel
- Unterstützung für VLAN-Modus, Normalmodus und Erweiterungsmodus
- Durchflusssteuerungsmodus: Full-Duplex übernimmt den IEEE 802.3x-Standard, Half-Duplex übernimmt den Gegendruckstandard
Mit einfachen und bequemen Installations- und Wartungsmethoden und reichhaltigen Geschäftsfunktionen hilft es Benutzern, ein sicheres und zuverlässiges Hochleistungsnetzwerk aufzubauen.
Es befindet sich hauptsächlich in der Kern- oder Konvergenzschicht von Benutzernetzen wie Industrieparks, Gebäuden, Fabriken und Minen, Regierungsbehörden und Wohnbreitband.
Es kann in Ethernet-Zugangsszenarien wie kleinen und mittleren Unternehmen, Internetcafés, Hotels und Schulen weit verbreitet verwendet werden.
Spezifikation für den schnellen Ethernet-Switch
| I/O-Schnittstelle |
| Macht |
Eintritt: Wechselstrom 100-240 V, 50/60 Hz |
| Ethernet |
8 Port 10/100M PoE + 2 Port 100M Ethernet Uplink |
| Leistung |
| Umschaltkapazität |
2 Gbps |
| Durchsatz |
1.488Mpps |
| Paketpuffer |
448 Kbit |
| MAC-Adresse |
2K |
| Jumbo-Raum |
2048 Bytes |
| Übertragungsmodus |
Aufbewahren und weiterleiten |
| MTBF |
100000 Stunden |
| Standards |
| Netzwerkprotokoll |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Flusssteuerung)
|
|
PoE-Protokoll
|
IEEE802.3af (15,4 W)
IEEE802.3at (30 W)
|
|
Netzwerkmedium
|
10Base-T: Kategorie 3,4,5 oder mehr UTP ((≤ 100m)
100Base-TX: Kategorie 5 oder höher UTP ((≤ 100m)
|
| Schutz |
| Sicherheitsbescheinigung |
CE, FCC, RoHS |
| Umwelt |
| Arbeitsumfeld |
Arbeitstemperatur: -10 bis 50 °C
Speichertemperatur: -40 °C bis 70 °C
Arbeitsfeuchtigkeit :10%~90%, nicht kondensierend
Speichertemperatur: 5% bis 95%, nicht kondensierend
|
| Angabe |
| LED-Anzeiger |
PWR (Stromversorgung), SW (DIP), 1-10 Grün (Link und Daten) |
| DIP-Schalter |
VLAN:Port Isolation Mode. In diesem Modus können die PoE-Ports (1-8) des Switches nicht miteinander kommunizieren und können nur mit dem UP-Link-Port kommunizieren.
Normal: Normalmodus, alle Ports können miteinander kommunizieren, die Übertragungsdistanz liegt innerhalb von 100 Metern, die Übertragungsgeschwindigkeit ist 10M / 100M anpassungsfähig;
Erweiterung:Link-Erweiterungsmodus, 1-8 Ports PoE-Stromversorgung und Datenübertragungsdistanz können auf 250 Meter verlängert werden, die Übertragungsrate wird 10M
|
| Mechanische |
| Strukturgröße |
Produktgröße: 200*118*44mm
Packungsgröße: 245*190*60mm
N.W.: Das ist nicht wahr.0.61 kg
G.W.: Das ist nicht wahr.0.89 kg
|
| Verpackungsinformationen |
Karton MEAS:520*320*400 mm
Verpackungsdauer: 20 Einheiten
Gewicht der Verpackung:180,8 kg
|
| Leistungsspannung |
Eingangsspannung: AC 100-240 V
Stromversorgung: 52V1,85A
|
| Macht |
Leistung des Produkts: maximal 10 W
POE-Leistung: höchstens 80 W
|
| Paketliste |
Schalter 1 Stück, Stromkabel 1 Stück, Benutzerhandbuch 1 Stück, Zertifizierung 1 Stück |
Anwendung des kommerziellen PoE-Switches
Verpackungsinformationen
- Die Standardverpackung enthält in der Regel ein Hauptgerät, ein Stromkabel und eine Bedienungsanleitung.
- Auf dem Gerät und außerhalb der Verpackung befindet sich ein Produktetikett.
- Für das Produktetikett ist es in Ordnung, Ihr Logo/Modell in die Beschreibung aufzunehmen
- Natürlich unterstützt es deine Sprache ((Koreanisch/Italienisch/Russisch...
Häufig gestellte Fragen
1. Wie viele PoE-Kameras kann diese Schaltleistung, und was ist die Gesamt PoE-Leistungsbudget?
Dieser Schalter bietet 8 x 10/100M PoE-Ports mit einem PoE-Strombudget von 80 W, was bedeutet, dass er gleichzeitig bis zu 8 PoE-fähige Geräte über ein einzelnes Ethernet-Kabel pro Gerät mit Strom versorgen kann.
Er entspricht sowohl den IEEE 802.3af (bis zu 15,4 W pro Port) als auch den IEEE 802.3at (bis zu 30 W pro Port) Standards, wodurch er mit einer Vielzahl von IP-Kameras, drahtlosen Zugangspunkten,und andere PoE-betriebene Geräte aller großen HerstellerDie Stromversorgung wird automatisch verhandelt und basierend auf den tatsächlichen Bedürfnissen jedes angeschlossenen Geräts bereitgestellt.
Bei der Planung Ihrer Installation empfehlen wir, den Gesamtenergieverbrauch aller angeschlossenen Geräte zu berechnen, um sicherzustellen, dass er den Gesamtbudget von 80 W nicht überschreitet.Überschreitung dieser Grenze kann dazu führen, dass bestimmte Ports instabil werden oder die Ausgabe an angeschlossene Geräte reduziert wird.
2Was ist der Extend-Modus und wie hilft er bei Fernbildkamera-Installationen?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, weit über die 100-Meter-Grenze des herkömmlichen Ethernet.
Dies ist besonders für Überwachungsanlagen in großen Gebäuden, Parkplätzen, Lagerhallen,oder Campusumgebungen, in denen Kameras weit vom zentralen Schalter entfernt sind und zusätzliche Verkabelung oder die Installation von Zwischenschaltern kostspielig oder unpraktisch wäreIm Erweiterungsmodus läuft die Übertragungsgeschwindigkeit auf den Ports 1 bis 8 mit 10 Mbps, was für Standard-IP-Kamera-Video-Streams ausreicht.
Für Anlagen innerhalb von 100 Metern, bei denen eine volle Geschwindigkeit von 10/100 Mbps erforderlich ist, kann stattdessen der Normalmodus ausgewählt werden, und das Wechseln zwischen den Modi erfordert keine Software- oder Managementoberfläche.
3Was ist der VLAN-Modus und warum sollte ich ihn für ein CCTV-Netzwerk verwenden?
Der VLAN-Modus wird über den DIP-Switch aktiviert und isoliert alle acht PoE-Ports von der Kommunikation miteinander, während jeder Port weiterhin mit den beiden Uplink-Ports einzeln kommunizieren kann.
In einer CCTV-Bereitstellung ist dies ein wichtiges Sicherheitsmerkmal, da es verhindert, dass eine IP-Kamera auf andere Kameras auf demselben Switch zugreift oder sie stört.Dieser Ansatz zur Isolierung von Ports stellt sicher, dass selbst wenn eine Kamera kompromittiert wird oder ein Netzwerkproblem auftritt,, kann es die anderen Kameras nicht beeinflussen oder einen Rundfunkverkehr erzeugen, der die Gesamtleistung des Netzwerks beeinträchtigt.
Es ist eine empfohlene Konfiguration für professionelle Überwachungsanlagen, bei denen die Netzwerksicherheit und die Trennung des Datenverkehrs zwischen den Kamera-Ports Priorität haben, insbesondere in der Regierung,Werbung., und Wohnsicherheitsprojekte.
4. Wie helfen die LED-Anzeigen und der DIP-Schalter bei der Installation vor Ort und bei der Fehlerbehebung?
Dieser Schalter verfügt über eine klare LED-Anzeige, die den Stromstatus und die individuelle Verbindung und Datenaktivität für alle 10 Ports anzeigt.so dass Techniker sofort überprüfen können, ob jede Kamera oder jede Uplink-Verbindung aktiv ist, und Daten ohne Software oder Laptop vor Ort übertragen können.
Der DIP-Schalter auf der Vorderseite bietet eine physische Ein-Taste-Steuerung zum Wechseln zwischen VLAN-, Normal- und Extend-Betriebsmodi,Einfach für Installateure, den Schalter für die spezifischen Anforderungen jedes Projekts zu konfigurieren, ohne auf eine Weboberfläche oder Befehlszeile zuzugreifenDie SW-Anzeige LED bestätigt, welcher Modus derzeit aktiv ist.
Diese Kombination aus visuellen Anzeigen und physikalischem Moduswechsel verkürzt die Installations- und Fehlerbehebungszeit erheblich.Dies macht diesen Schalter besonders gut für Sicherheitsintegratoren und Installateure geeignet, die mehrere Schalter schnell über große CCTV-Projekte hinweg bereitstellen und überprüfen müssen..
