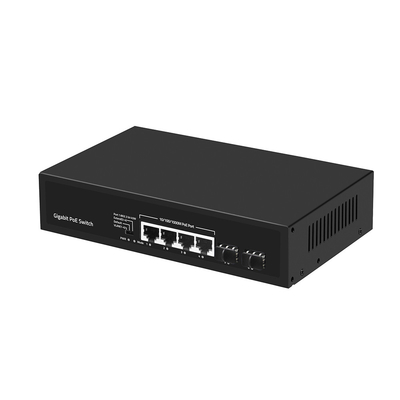

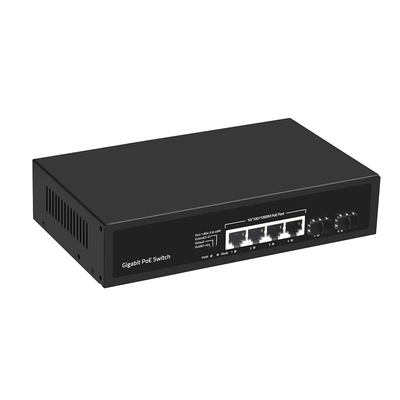

OLYCOM 4-Port Commercial Gigabit PoE-Faser-Switch
Spezifikation des PoE-Faser-Switches
| E/A-Schnittstelle |
| Stromversorgung |
Eingang: AC 100-240V, 50/60Hz |
| Ethernet |
4*10/100/1000M PoE-Port
2* Gigabit SFP Uplink-Port
|
| Leistung |
| Schaltkapazität |
12 Gbit/s |
| Durchsatz |
8,928 Mpps |
| Paketpuffer |
1 Mbit |
| MAC-Adresse |
2K |
| Jumbo-Frame |
9216 Bytes |
| Übertragungsmodus |
Speichern und weiterleiten |
| MTBF |
100.000 Stunden |
| Standard |
| Netzwerkprotokoll |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab(1000Base-TX)
IEEE802.3z(1000Base-FX)
IEEE802.3x (Flusskontrolle)
|
|
PoE-Protokoll
|
IEEE802.3af (15,4W)
IEEE802.3at (30W)
|
|
Netzwerkmedium
|
10Base-T: Cat3,4,5 oder höher UTP (≤100m)
100Base-TX: Cat5 oder höher UTP (≤100m)
1000Base-TX: Cat5 oder höher UTP (≤100m)
|
| Optisches Medium |
Multimode-Faser: 50/125, 62,5/125, 100/140 µm
Singlemode-Faser: 8/125, 8,7/125, 9/125, 10/125 µm
|
| Schutz |
| Sicherheitszertifikat |
CE, FCC, RoHS |
| Umgebung |
| Arbeitsumgebung |
Arbeitstemperatur: -10~50°C
Lagertemperatur: -40~70°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Lagertemperatur: 5%~95%, nicht kondensierend
|
| Anzeige |
| PWR (Stromversorgung) |
Beleuchtet: Stromversorgung vorhanden
Unbeleuchtet: Keine Stromversorgung
|
| Modus (DIP) |
Beleuchtet: VLAN
Unbeleuchtet: Standard
Blinkend: Erweitert
|
| 1-6 Grün (Verbindung & Daten) |
Beleuchtet: Verbindung aktiv
Blinkend: Datenübertragung
Unbeleuchtet: Getrennt
|
| DIP-Schalter |
VLAN: Port-Isolationsmodus. In diesem Modus können die PoE-Ports (1-4) des Switches nicht miteinander kommunizieren und nur mit dem UP-Link-Port kommunizieren.
Standard: Normalmodus, alle Ports können miteinander kommunizieren, die Übertragungsdistanz beträgt bis zu 100 Meter.
Erweitert: Link-Erweiterungsmodus, die PoE-Stromversorgung und Datenübertragung der Ports 3-4 können auf 250 Meter erweitert werden, die Übertragungsrate sinkt auf 10M.
|
| Mechanisch |
| Strukturgröße |
Produktabmessungen: 200*118*44,5 mm
Verpackungsabmessungen: 245*190*60 mm
Nettogewicht: 0,63 kg
Bruttogewicht: 0,93 kg
|
| Verpackungsinformationen |
Karton-Maße: 520*320*400 mm
Verpackungsmenge: 20 Einheiten
Verpackungsgewicht: 19,6 kg
|
| Stromspannung |

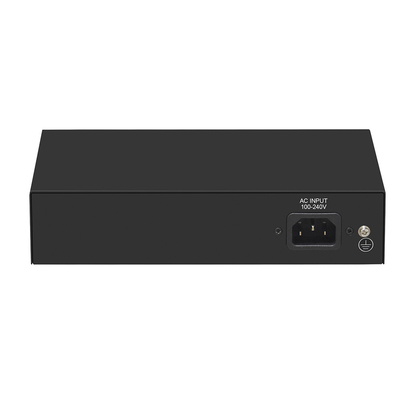

Eingangsspannung: AC 100-240 V
Stromversorgung: 52V 1,25A
|
| Stromverbrauch |
Produktleistung: maximal 5W
PoE-Leistung: maximal 60W
|
| Paketliste |
Switch 1 Stk., Netzkabel 1 Stk., Benutzerhandbuch 1 Stk., Zertifizierung 1 Stk. |
Hauptmerkmale des Gigabit-Ethernet-Switches
- 4*10/100/1000M PoE-Ports + 2*1000M SFP-Port
- Entspricht den Standards IEEE 802.3, IEEE 802.3u, IEEE802.3ab, IEEE802.3z
- Ethernet-Port 10/100/1000M Rate automatisch adaptiv
- Flusskontrollmodus: Vollduplex entspricht dem IEEE 802.3x-Standard, Halbduplex entspricht dem Back-Pressure-Standard
- Unterstützt Port Auto-Flip (Auto MDI/MDIX)
- Panel-Anzeigen zur Überwachung des Arbeitsstatus und zur Fehleranalyse
- Ein-Tasten-Smart-Switch, unterstützt VLAN, Standard, Erweitert
Wie produziert Olycom einen Artikel?
- Schweißen: Schweißen der notwendigen Komponenten
- Reinigung: Um mögliche Fehlfunktionen durch Staub oder Späne auf den Leiterplatten zu vermeiden.
- Montage: Zusammenbau von Produktkomponenten wie Platinen, Schrauben, Leiterplatten.
- Testen: Um sicherzustellen, dass das Produkt nach der Montage grundsätzlich einwandfrei funktioniert.
- Alterungstest: Um zu prüfen, ob das Produkt lange Zeit reibungslos ohne kleinere Probleme wie LED-Anzeigen oder Spannungsspitzen arbeiten kann. Dies dauert in der Regel 24 bis 48 Stunden.
- Testen: Um zu testen, ob das Produkt Daten- oder Videosignale korrekt verarbeiten kann. Datenverlust? Korrekte Übertragungsrate? Fehlerhafte Datenpakete? Solche Fragen werden in diesem Verfahren verifiziert.
- Qualitätskontrolle: Dies ist die dritte und letzte Prüfung der Produktqualität. Wenn alles gut läuft, verpackt unser Personal es gemäß den Kundenanforderungen und bringt ein Produktetikett auf der Verpackungsbox an.
Wenn alles oben Genannte erledigt ist, geht das Produkt in den Markt.
Garantiebedingungen
1 Jahr für kommerzielle Produkte und 3 Jahre für Industrieprodukte. Technischer Support wird kostenlos angeboten.
| Produktkategorie |
Garantiezeit |
| Faser-Medienkonverter |
1 Jahr |
| Optischer Videokonverter |
1 Jahr |
| Faser-Switch |
1 Jahr |
| Ethernet-Extender |
1 Jahr |
| Faser-Modem |
1 Jahr |
| PDH-Multiplexer |
1 Jahr |
| Industrieswitch |
3 Jahre |
FAQ
1 F: Akzeptieren Sie Musterbestellungen?
A: Ja. Musterbestellung zur Überprüfung unserer Dienstleistungen und Qualität.
2 F: Kann ich Rabatte erhalten?
A: Rabatte werden für Nachbestellungen, Stammkunden und rabattierte Produkte gewährt.
3 F: Erzählen Sie mir etwas über Ihre Verpackung.
A: Es ist eine neutrale Verpackung. Wenn Sie Ihre eigene Verpackungsbox haben, unterstützen wir diese.
4. Wie viele Geräte kann ich mit diesem Switch versorgen und welchen PoE-Standard unterstützt er?
Der OM244-PSE-GE ist mit 4 x 10/100/1000M PoE-Ports ausgestattet, sodass Sie bis zu vier PoE-fähige Geräte gleichzeitig über einen einzigen Switch mit Strom versorgen können.
Er entspricht den Standards IEEE 802.3af und IEEE 802.3at und ist somit mit einer Vielzahl von Powered Devices kompatibel, darunter IP-Kameras, drahtlose Zugangspunkte, VoIP-Telefone und Zugangskontrollsysteme.
Die 2 zusätzlichen 1000M SFP-Uplink-Ports bieten flexible Glasfaser-Konnektivitätsoptionen für die Verbindung zu Ihrem Kernnetzwerk oder zur Erweiterung der Verbindung über längere Distanzen.
5. Muss ich die Portgeschwindigkeit manuell konfigurieren oder passt sie sich automatisch an?
Keine manuelle Konfiguration erforderlich. Alle vier PoE-Ports und die Gigabit-Uplink-Ports unterstützen Auto-Negotiation, d. h. sie erkennen und passen sich automatisch an die Geschwindigkeit des angeschlossenen Geräts bei 10M, 100M oder 1000Mbps an.
Der Switch unterstützt außerdem Auto MDI/MDIX an allen Ports, wodurch automatisch erkannt wird, ob ein Straight-Through- oder Crossover-Kabel verwendet wird. Dies erspart Ihnen die Sorge um den Kabeltyp während der Installation.
Schließen Sie einfach Ihre Geräte an, und der Switch kümmert sich um den Rest, was ihn zu einer idealen Plug-and-Play-Lösung für schnelle und unkomplizierte Bereitstellungen macht.
6. Was ist die One-Key Smart Switch-Funktion und wie funktioniert sie?
Der One-Key Smart Switch ist ein praktischer physischer Knopf am Panel, mit dem Sie zwischen drei Betriebsmodi wechseln können, ohne Software, Laptop oder Webinterface zu benötigen.
Die drei Modi sind VLAN-Modus, der alle PoE-Ports voneinander isoliert, um die Sicherheit zu verbessern und Broadcast-Traffic zu reduzieren; Standardmodus, der als Standard-Plug-and-Play-Switch fungiert; und Erweitert-Modus, der die PoE-Übertragungsdistanz über die standardmäßigen 100 Meter hinaus erweitert, nützlich für entfernte Kamerainstallationen.
Diese Funktion ist besonders wertvoll für Installateure und Techniker, die schnelle Anpassungen vor Ort vornehmen müssen, ohne auf eine Verwaltungsoberfläche zugreifen zu müssen.
7. Woran erkenne ich, ob ein Port korrekt funktioniert oder ob ein Problem vorliegt?
Der OM244-PSE-GE verfügt über klar gekennzeichnete LED-Panel-Anzeigen für jeden Port, die den Echtzeit-Verbindungsstatus, die Datenaktivität und den PoE-Stromversorgungsstatus auf einen Blick anzeigen.
Diese Anzeigen ermöglichen es Technikern sofort zu erkennen, ob ein Port eine aktive Verbindung hat, ob Daten übertragen werden und ob PoE-Strom an ein angeschlossenes Gerät geliefert wird, und das alles, ohne auf Software oder ein Verwaltungstool zugreifen zu müssen.
Dies macht die Fehlerdiagnose vor Ort erheblich schneller und einfacher und reduziert die Fehlerbehebungszeit sowohl bei der Erstinstallation als auch bei der routinemäßigen Wartung.
