10/100Mbps 4 Port Outdoor PoE Switch
Spezifikation eines industriellen Glasfaser-Schalters
| Produktbezeichnung |
10/100Mbps IndustriepoE-Fiber-Schalter ((2F+4TP) |
| Modell Nr. |
Im-FP244FE |
| Hafen |
2x100M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
1x6-PIN-Leistungsterminalblock
|
| Protokoll |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 1,2 Gbps (ohne Staus)
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10/100Mbps
|
| Stromverbrauch |
Volllast ohne PoE≤5W |
| Stromversorgung |
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 bis 4)
Gesamtbudget: 120 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
| PoE-Verkabelung |
1/2 (V+), 3/6 (V-) |
| Umwelt |
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 114*93*35 mm

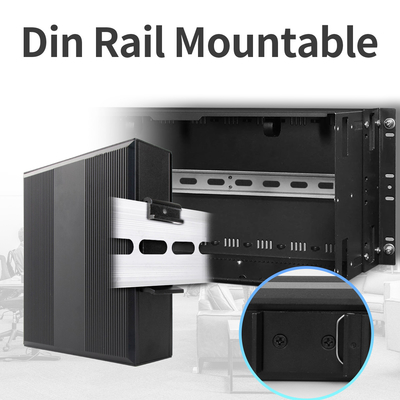

Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
- Versorgung von PoE ((DC48V) an PoE-IP-Kameras, WAPs usw. über ein Kupferkabel der Kategorie 5 oder höher
- 2x100Mbps SFP-Faseranschlüsse mit automatischer Sensorik
- 4x10/100/1000Mbps Auto-Sensing RJ45, IEEE 802.3af/an Strom auf bis zu 1 ~ 4 Ports
- Ermittlung der PoE-Modi ((Nicht-PoE, 802.3af/at konform) angeschlossener elektrischer Geräte
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Vollduplex mit IEEE 802.3x-Standard, Halbduplex mit Rückdruckstandard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- DIN-Schiene oder Wandinstallation
- Leistungsreichweite bis zu 100 m
- Einhaltung der FCC- und CE-Normen
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40°C/75°C

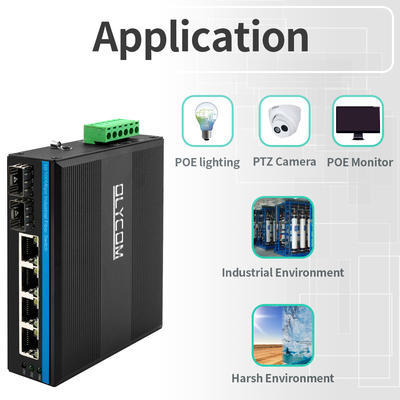

Mit den oben genannten Funktionen ist es eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomation, Power SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport,Eisenbahnverkehr, militärische und andere Industriezweige
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Realtek
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3- Ist es in Ordnung?
Nein.

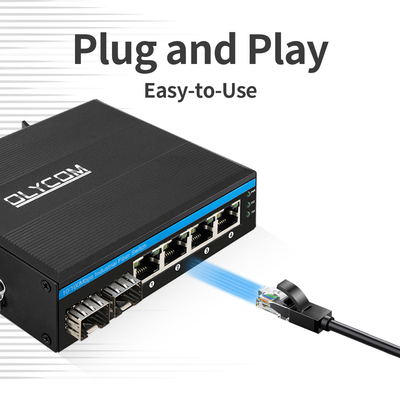

Es ist einfach Plug-and-Play, aber wir haben ein verwaltetes Modell ((IM-FP244GM)
Zubehör
| Industrieoptisches Modul |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-FX ((850nm) |
| Ausrüstung für die Verarbeitung von Daten |
100BASE-FX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-EX |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-U ((TX 1310 RX1550) |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-D ((TX 1550 RX1310) |
| Ausrüstung für die Verarbeitung von Daten |
1000BASE-SX |
| Ausrüstung für die Verarbeitung von Daten |
1000BASE-SX ((1310nm) |
| Ausrüstung für die Beförderung von Fahrzeugen |
1000BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
Einheitliche Datenbank |
| Ausrüstung für die Verarbeitung von Schadstoffen |
Einheitliche Datenbank für die Bereitstellung von Daten |
| Ausrüstung für die Beförderung von Fahrzeugen |
1000BASE-BX-D ((TX 1550 RX1310) |
| Industrielle DIN-Stromversorgung |
| Im-DAC220/DC48V2.5A |
AC220V bis DC48V2.5A, -40°C ∼70°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V5A, -40°C ∼70°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V10A, -40°C ∼70°C |
Verpackungsliste
- 1 pc Schalter
- 1 PC Benutzerhandbuch
Anmerkung
Zubehör (optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel usw.) ist NICHT in der Verpackung enthalten
Bitte bereiten Sie es selbst vor oder kaufen Sie ein ganzes Set von uns.
Informationen über die Versandbox
Produktgröße: 11,4*9,3*3,5cm
Innerer Kasten: 23*16,5*5,8cm
Produktgewicht: 0,35 kg
Gewicht der Verpackung: 0,45 kg
Größe der Masterbox: 67*33*47cm
Verpackungsmenge: 40 Stück
Gewicht der Verpackung: 20 kg
Garantie und Gewährleistung
Bei Shenzhen Olycom Technology Co., Ltd. sind wir stolz darauf, nur neue Materialien zu verwenden, die den höchsten Standards entsprechen.
Wir verwenden nie alte oder renovierte Materialien.
Wir stehen hinter unseren Produkten mit einer 5-jährigen Herstellergarantie (ohne künstliche Beschädigungen oder Missbrauch).
Jedes Produkt wird vor der Lieferung strengen Funktions- und Alterungstests unterzogen, um eine erstklassige Qualität zu gewährleisten.
Im seltenen Fall von Kompatibilitäts- oder Qualitätsproblemen bieten wir einfache Rücksendungen und Reparaturen oder Ersetzungen.
Bitte beachten Sie, dass der Käufer für alle Rücksendungs- und Zweitversandkosten verantwortlich ist.
Mit unserem Engagement für Qualität und Kundenzufriedenheit können Sie Olink für alle Ihre technologischen Bedürfnisse vertrauen.
