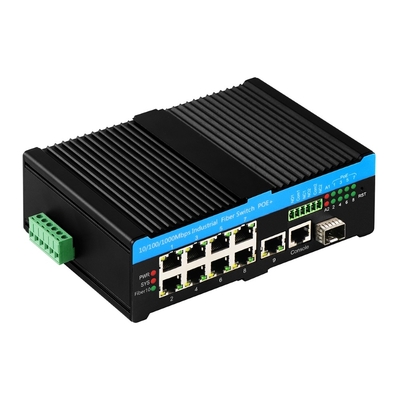

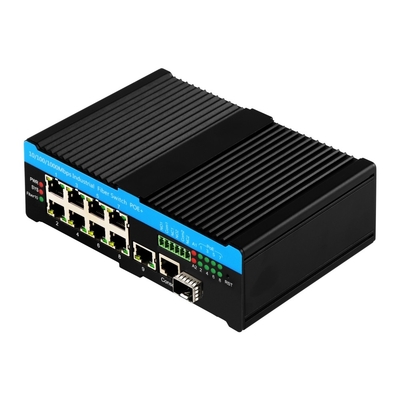

Gigabit 8-Anschluss802.3btSchicht 2 verwalteter Schalter
Grundlegende Informationen über den 8-Port-PoE-Schalter
- Port: 2*100/1000/2500M SFP-Faser-Ports + 1*Konsole-Port + 2 Combo-Ports + 8*100/1000M Kupfer
- PoE-Standard: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) auf 1 ~ 8 RJ45-Anschlüssen, Budget 720W
- Managementfunktion: Geschwindigkeitsbasiert, QoS/STP/ERPS/MPLS/VLAN...
- POE-Distanz: 100 Meter, unterstützen externes POE-Zubehör ((POE-Verlängerer/Splitter)
- Betriebstemperatur von -40°C bis + 75°C (vollständig geprüft)
- Schutzniveau IP40
- DIN-Schienenkonstruktion, Wärmeabbau ohne Lüfter
- CE/FCC-konform
- 6KV Ethernet-Überspannungsschutz, 1500V Port-to-Port-Isolierungsspannung
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Vollduplex mit IEEE 802.3x-Standard, Halbduplex mit Rückdruckstandard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
Schlüsselmerkmale eines POE-verwalteten Switches
- Echtzeitanzeige der Spannungs-, Strom-, Leistungs- und PD-Level und der vollständigen Indikatoren
- POE-Anschlüsse aktivieren/deaktivieren, POE-Ein- und Ausgangsleistung festlegen
- Unterstützung des Relais Alarmausgangs und Lichtanzeige des Alarmstatus ((2 Wege vom trockenen Kontakt entfernt)
Spezifikation des industriellen POE-Schalters
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller POE-Faserschalter ((1F+9TP) |
| Modell Nr. |
IM-FP1188GW |
| Hafen |
1x 1000Mpbs SFP-Anschluss, 1G/2.5G beide unterstützt
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adresse |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 58 Gbps (ohne Staus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port-Übertragungsabstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Strom, Netzwerk, Glasfaser, POE, Alarm |
| Stromversorgung |
POE-Stromversorgungs-Eingangsspannung: 48V (maximal 57V)
Einzelne PoE-Stromversorgung Ausgangsleistung: 15,4W/30W/60W/90W ((Port 1~8)
|
| Umwelt |
Arbeitstemperatur: -40° ∼75°C
Aufbewahrungstemperatur: -40 °C ∼ 85 °C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3
EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Wellen) Stufe 3
EN 61000-4-6 (CS) Stufe 3, EN 61000-4-8
Verkehrssteuerung: NEMA-TS2
Schwingung: IEC 60068-2-6
Freifall: IEC 60068-2-32
Schlag: IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, kommerziell; CE/LVD EN60950 |
| Mechanische Informationen |
Schalen: Wellmetallschalen
Abmessungen: 165 x 112 x 45,5 mm
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Anwendung des BT-Standard-PoE-Switches
- Stromversorgung von Stromverbrauchsgeräten
- Optische Telekommunikation
- Fernsteuerung und Überwachung
- Außenüberwachung durch Überwachungskamera
- Breitband-Privatnetz
Managementmerkmale
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenregelung (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,Protokoll VLAN,VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Häufig gestellte Fragen
Es sind I/O-Ports, es gibt keine serielle Kommunikation.
Klicken Sie alle in der Verwaltungsschnittstelle
Verbinden Sie diese 2 Alarm-Ports zu einer externen Glocke oder Sirene
Die Glocke/Siren klingelt, um die Benutzer zu wärmen, wenn ein Port ausfällt ((Fernüberwachung in Echtzeit)
Unterstützung für Console/SNMP/CLI ((SSH/Lan-Port/Telnet...) und IP-Adressenmanagement
Programmierbare POE und Stromversorgung
Es liefert kontinuierlich 15,4W/30W/60W/90W Standardstrom an PD-Geräte von 8 POE-Ports (ohne Combo-Ports)
Wir empfehlen nicht, zu viele energieintensive Geräte an einen einzigen Schalter anzuschließen, dies wird die Stabilität beeinträchtigen
Volllast, 720W POE-Ausgang, 15A/48V Stromversorgung erforderlich
Programmierbares POE-Ausgangsbudget, z. B. 480W/240W, um mit Ihrer Handstromversorgung übereinzustimmen
Für eine bessere Stabilität und Lebensdauer wird empfohlen, 480 W zu setzen.
Unterstützung
Es geht im Wesentlichen um
Einfügen des Kundenlogos in die Managementoberfläche
Einfügen des Kundenmodellnamens in die Managementoberfläche
Einfügen der Farbe der Kundenmarke in die Managementoberfläche
