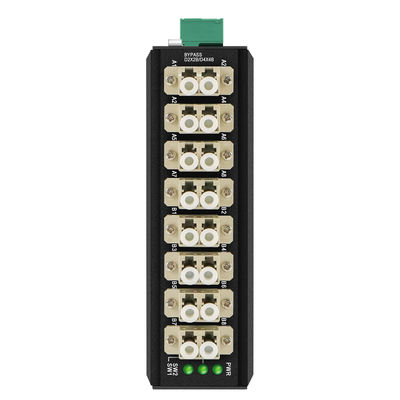

Multimode Glasfaser-Bypass-Modul 8 Port LC-Anschluss DIN Montiert 12V 24V CE

DC24V 1x2 2x2 4x4 MM Glasfaser-Bypass-Schalter

Einführung des 8-Kanal-Bypass-Switches

OM-FBS-44-MLC ist eine externe Glasfaser-Bypass-Einheit für kritische optische Knoten in einem optischen Netzwerksystem.

1. Es unterstützt 100G/40G/10G/1G und 100M Glasfaserverbindungen und bietet LC-Multimode-Option.
2. Es wird üblicherweise in einigen großen optischen Netzen mit Ringverbindungen und mehreren Geräten verwendet, z. B. in Eisenbahnkommunikationssystemen,Fabrikautomation und wichtige optische Knoten, bei denen beabsichtigter oder unerwarteter Stromverlust auftritt.

Produkteigenschaften von Glasfaser-Bypass

1. Verfügbar in bestehenden/neuen optischen Knotenpunkten
2. Stütz-Dyn/Wandmontage
3. Industrieller abnehmbarer grüner Endblock
4. Betriebstemperatur: -20 °C bis 70 °C
5. Robustes Gehäuse auf IP40-Niveau
6. Umschaltzeit ≤ 10 ms
7. Niedriger Einsatzverlust, geringer Kanalüberschall
8. DC9V~DC52V überflüssige Leistungseingabe

Spezifikation der optischen Bypass-Einheit

Anwendungsdiagramm eines Glasfaser-Bypass-Schalters

• Einfache Leistungssteuerung für Netzwerksysteme
• Systemüberwachung
• Intelligenter Schutz optischer Bahnen

Was ist ein Bypass-Switch?

Die Umleitungseinheit oder das Umleitungsmodul wird normalerweise verwendet, um das Netzwerksystem zu schützen, wenn plötzlich der Strom abgeschaltet wird.

In einem linearen Netzwerksystem (wie im folgenden Diagramm) ist die Übertragung in Ordnung, wenn die Daten/SFP/Leistung normal ist.

Was ist, wenn irgendwelche Stromversorgung aus ist (wie Stromüberschwemmungen, Schläge, vom Menschen verursachte Schäden...)

Das gesamte Netzwerksystem wird versagen.

Eine andere Situation ist, dass Stromüberholung / Wartung für Schalter 2 (die mittlere) Bereich erforderlich ist, sagen wir für 12 Stunden, das gesamte System muss aufhören.

Mit einem Bypass-Modul/Schalter ist es, als würde man in das gesamte System einen Schutzmechanismus einbauen.

Ein Bypassschalter schützt das gesamte System, wenn ein oder mehrere Schalter gleichzeitig ausfallen.

Verpackungsliste

• 1 PC Glasfaser-Bypass-Schalter
• 1 PC Benutzerhandbuch
• 1 Stück Garantie-Karte
