Olycom Gigabit Industrial Managed PoE-Switch
Hauptmerkmale des 4-Port-PoE-Schalters
- Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
- IEEE 802.3af/Antrieb auf bis zu 1 ~ 4 RJ45-Anschlüsse
- 4 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 2 x 1000 Mbps SFP-Faseranschluss
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 ° ~ 75 ° c
- IP40-Schutzniveau und Anforderungen der industriellen EMV-Klasse erfüllen
- Einrichtung der DIN-Schiene
Technische Angaben zum Mini-Poe-Schalter
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller POE-Faserschalter ((2F+4TP) |
| Modell Nr. |
IM-FP244GM |
| Hafen |
2 x 1000Mpbs SFP-Anschluss
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X, IEEE 802.3ad, ITU-T G.8032 ERPS, IEEE 802.3af, IEEE 802.3at |
| Protokoll |
IGMPv1/v2,GVRP,SNMPv1/v2c/v3,DHCP Client TFTP,SMTP,RMON,HTTP,HTTPS,Telnet,Syslog,GVRP SSH,SNMP Inform,LLDP,SNTP Server/Client,PVLAN |
| MIB |
MIB-II,Ethernet-ähnliche MIB,P-BRIDGE MIB,Q-BRIDGE MIB Bridge MIB,RSTP MIB,RMON MIB Gruppe 1,2,3,9 |
| Wechselfunktionen |
Prioritätsfolge: 4
Anzahl der VLAN: 256
VLAN-ID: 1 ¢4094
Anzahl der Multicast-Gruppen: 256
MAC-Tisch: 4K
Paketpuffer: 1Mbit
Paketübertragungsrate: 14,88 Mpps
Abwechslungsverzögerung: < 5 μs
|
| Ausgang der Alarmanlage |
Ein Relais-Alarmausgang: Unterstützung des IP/MAC-Konflikts, Stromversorgung, Port- und Ring-Alarm |
| Stromversorgung |
Eintrittsspannung: DC48-52V
Leistungszufuhrspannung der POE: 48V (max. 52V),
Leistung der einzelnen PoE-Stromversorgung: 15,4 W/30 W (Anschluss 1 bis 4)
Unterstützung der Rückverbindung, des Überlastschutzes und des Redundanzschutzes
|
| Umwelt |
Arbeitstemperatur: -40° ≈ 75°C
Aufbewahrungstemperatur: -40 °C bis 75 °C
Arbeitsfeuchtigkeit: 5%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC CFR47 Teil 15,EN55022/CISPR22,Klasse A
EMS: IEC61000-4-2 (ESD) ±8kV (Kontakt), ±15kV (Luft)
IEC61000-4-3 (RS) 10V/m (80MHz)
IEC61000-4-6 ((CS) 3V ((10kHz ∼150kHz); 10V ((150kHz ∼80MHz)
IEC61000-4-16 30V (nachfolgend), 300V (nachfolgend)
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.
|
| Mechanische Informationen |
Schale: Wellmetallhülle; Sicherheitsklasse: IP40
Abmessungen: 113,8 x 93 x 34,9 mm
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Managementmerkmale des Schaltgerätes für industrielle Netze
- Unterstützung von ITU-T G.8032 Ethernet-Schutzring (EPR)
- Unterstützt CLI für eine schnelle und einfache Konfiguration von Schlüsselverwaltungsfunktionen
- Nutzung von RMON zur effektiven Verbesserung der Netzwerküberwachungs- und Vorhersagekapazitäten
- Unterstützung der Portverriegelung basierend auf der MAC-Adresse zur Verhinderung illegaler Eingriffe
- DHCP-Option 82 wird verwendet, um IP-Adressen mit verschiedenen Strategien zuzuweisen
- Unterstützung des ERPS-Standardringnetzwerkprotokolls
- IGMP-Snooping und GMRP-Filter für den Multicast-Verkehr
- Unterstützung von portbasiertem VLAN, IEEE 802.1Q VLAN und GVRP-Protokoll, einfache Netzwerkplanung
- Unterstützung von SNMPv3, IEEE 802.1X, HTTPS und SSH zur Verbesserung der Netzwerksicherheit
- Unterstützung von TACACS+
- Automatischer Alarm durch E-Mail und Relais-Ausgabe realisieren
- Zurücksetzen: Unterstützung des Neustartens und der Wiederherstellung der Standardkonfiguration
- Unterstützung der Port-Spiegelung
- Unterstützt Ethernet/IP für Geräteverwaltung und -steuerung
- Unterstützung von Multicast- und Sturmübertragung
- Bandbreitenmanagement: Unterstützung der Hafenaggregation, Hafengeschwindigkeitsbegrenzung, Sturmunterdrückung
- Unterstützung von QoS und ToS/DiffServ für Verkehrssteuerung und -management
- Unterstützung der Linkaggregation zur Optimierung der Bandbreitennutzung
- Ich weiß.
Abmessung des verwalteten Gigabit-Switches

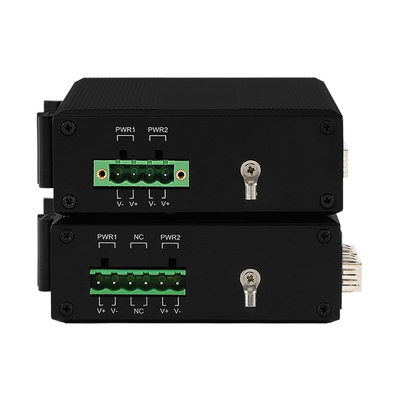

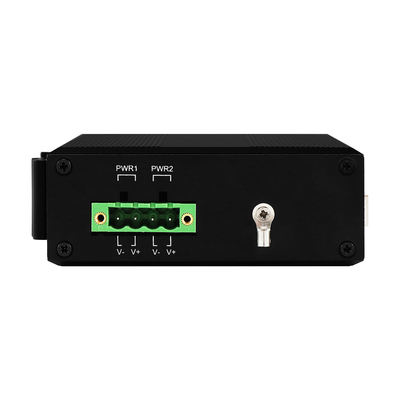

Weitere Fotos des industriellen Netzwerkschalters
Unternehmensprofil
Wir produzieren und vermarkten Glasfaserkonnektivitätsgeräte.
Wir bieten Lösungen und Dienstleistungen für industriellen Glasfaserschalter, Glasfaser-Kupfer-Medienumwandlung, Ethernet-Netzwerk und CCTV-Videoüberwachung.
ISO9001 Qualitätssystem
Wir haben die notwendigen Zertifikate, um unsere Produkte zu unterstützen.
Full-Spectrum-Umgebung und elektrische Prüfung aller Produktentwürfe
Schweißen: Schweißen der erforderlichen Bauteile
Reinigung: Um mögliche Funktionsstörungen aufgrund von Staub oder Schrott auf den PCB-Boards zu vermeiden.
Montage: Aufbau von Komponenten eines Produkts wie Platten, Schrauben, PCB-Boards.
Prüfung: Um sicherzustellen, dass das Produkt nach der Montage grundsätzlich gut funktioniert
Alterung: Um zu überprüfen, ob das Produkt lange Zeit ohne geringfügige Probleme wie LED-Anzeigen, Spannung reibungslos funktionieren kann.
Test: Um zu testen, ob das Produkt Daten oder Videosignale korrekt verarbeiten kann. Datenverlust? Übertragungsrate korrekt? Datenpaketversagen? Solche Fragen würden in diesem Verfahren überprüft.
QC-Tests: Dies ist die dritte und auch letzte Überprüfung der Produktqualität.Unsere Verpackungskräfte werden es nach den Anforderungen des Kunden verpacken und an der Verpackungskiste ein Produktetikett befestigen.
Wenn all dies erledigt ist, wird das Produkt auf den Markt gebracht.
