2.5G-Ringfaser-Industrielle PoE-Managed-Schalter
Spezifikation für den 2.5G Managed Switch
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller PoE-Faser-Schalter ((1F+6TP) |
| Modell Nr. |
IM-FP166GW |
| Hafen 1 |
1*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
6*10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Protokoll |
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 17 Gbps (ohne Verkehrsstaus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1
|

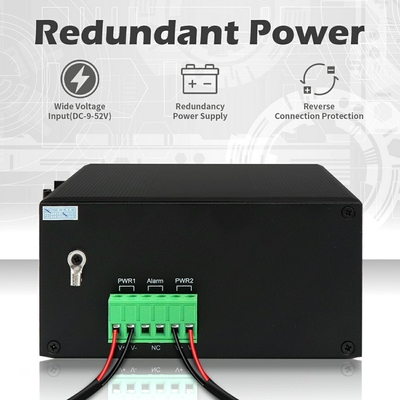

| Stromversorgung |
Eintrittsspannung: 48V (max. 52V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 30 W ((Port 1~6)
Höchstbudget: 180 W
Rückverbindung: Unterstützung
|
| PoE-Verkabelung |
PoE ab/zu: 1/2 ((V+), 3/6 ((V-) |
Web-GUI-Informationen
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung von IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Bitte kontaktieren Sie uns für das Webhandbuch oder das CLI-Handbuch

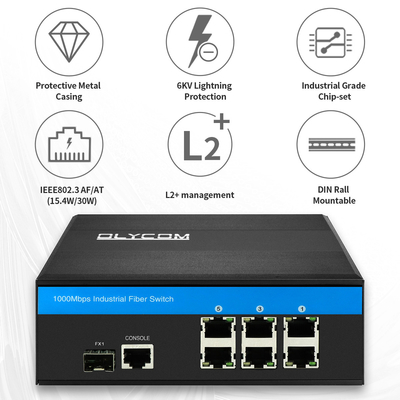

Hauptmerkmale eines verwalteten Netzwerk-Switches
- Unterstützung der Stromversorgung von PoE-IP-Kameras über den drahtlosen Zugangspunkt (Wireless Access Point, AP) von 5 Ethernet-Kabeln.
- IEEE 802.3af/an Strom mit bis zu 1 ~ 6 RJ45-Ports
- 6 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 1 x 100/1000/2500Mbps SFP-Faseranschluss
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Erfüllung der Anforderungen an den Schutzgrad IP40 und die Anforderungen an die industrielle EMV-Klasse
- DIN-Schiene oder Wandinstallation
- Leistungsreichweite bis zu 100 m
- Einhaltung der FCC- und CE-Normen
- Betriebsumgebungstemperatur: -40°C/75°C
Anwendung
Paket und Lieferung
Verkaufseinheiten: Einzelposten
Einzelpackung Größe: 30*22*10cm
Einzelbruttogewicht: 0,85 kg
Packungsart: Versandgröße für 1 Stück 30*22*10cm
Ein Einheitsgerät und eine Bedienungsanleitung befinden sich in einer Box, versiegelt und gut geschützt.
20 Stück pro Karton, die Kartonmaße beträgt 55,5*40*43cm
| Umwelt |
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Anschlüsse sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
