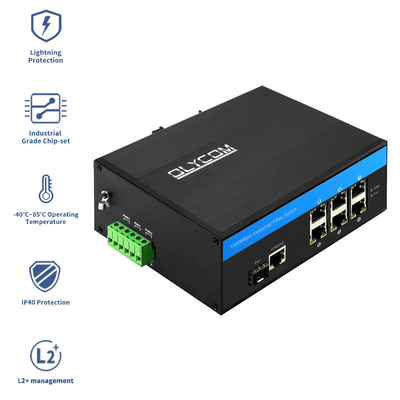

Robuste Gigabit Ethernet-intelligente verwaltete Schalter
Einleitung
Modellbezeichnung: IM-FS160GW
Unterstützung des SNMP-Managements der Web-CLI
die FCC- und CE-Normen erfüllen
Betriebstemperatur von -40 °C bis + 75 °C
IP40-Schutzniveau und Anforderungen der industriellen EMV-Klasse erfüllen
Doppelstromzufuhr DC12V~52V
die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
- 6x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 1 x 1000 Mbps SFP-Faseranschluss
- Unterstützung von Auto MDI/MDIX
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 ° ~ 75 ° c
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
Verwaltung
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz-VLAN,
- Protokoll VLAN, VLAN-Umwandler, MVR
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenkontrolle
- (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienstleistungen
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
Spezifikation
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller Glasfaserschalter (1F+6TP) |
| Modell Nr. |
IM-FS160GW |
| Hafen |
1 x 100/1000/2500M SFP-Anschluss
SM: 1310nm/1550nm, 20km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
6x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite:17 Gbps (nicht Verkehrsstaus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Stromversorgung |
Eingangsspannung: DC 12-52V
Leistung ohne Last: 5 W
Rückverbindung: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Schwellung) Stufe 3, EN 61000-4-6 (CS) Stufe 3, EN 61000-4-8
Verkehrssteuerung: NEMA-TS2
Schwingung: IEC 60068-2-6
Freifall: IEC 60068-2-32
Schlag: IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, Handelsmarke
CE/LVD EN60950
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 158 x 115 x 60 mm;

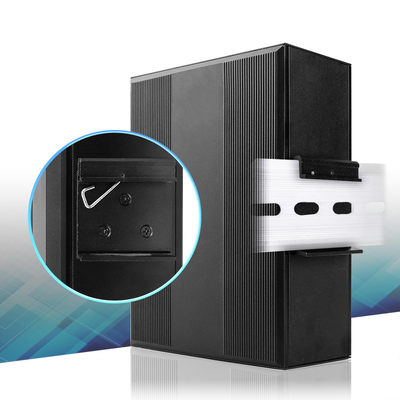

Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
PCB-Bilder
Häufig gestellte Fragen
1 F: Wie lange dauert die Garantiezeit?
A: Ein Jahr für gewerbliche Produkte und 5 Jahre für industrielle Produkte.
2 F: Akzeptieren Sie die Musterbestellung?
A: Ja. Probebestellung zur Überprüfung unserer Dienstleistungen und Qualität.
3 F: Kann ich Rabatte erhalten?
A: Es werden Rabatte für wiederkehrende Bestellungen, Stammkunden und Rabattprodukte gewährt.
4Unterstützt Ihr Schalter 155 Mb/s Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100M/1000M/2500M. Bitte konfigurieren Sie einfach 100M Geschwindigkeit in der Managementoberfläche, Megabit-Module funktionieren.
5Sind Sie ein Hersteller?
Ja, wir haben unsere Produktionslinie und unser Forschungs- und Entwicklungsteam.
Bitte besuchen Sie uns unterhalb des VR-Links, um unser Büro und unseren Produktionsbereich zu sehen.
Siehe auch Abschnitt 3.4.
6Wie lange dauert die Lieferzeit, wenn ich bestelle?
Nach Erhalt der Zahlung beginnen wir mit der Produktion.
Wenn Sie beliebte Modelle bestellen, haben wir normalerweise Lagerbestände.
Wenn wir keine Lagerbestände haben, beträgt die Produktionszeit für weniger als 50 Stück/Paar in der Regel 3~5 Werktage.
