Olycom 8-Port Web Managed 2.5G PoE/PoE+ Glasfaser-Switch
Einführung in den 8-Port-PoE-Switch
Anschluss
6 x 10/100/1000 Mbit/s Auto-Sensing RJ45-Ports
2 x 100/1000/2500 Mbit/s SFP-Glasfaser-Port

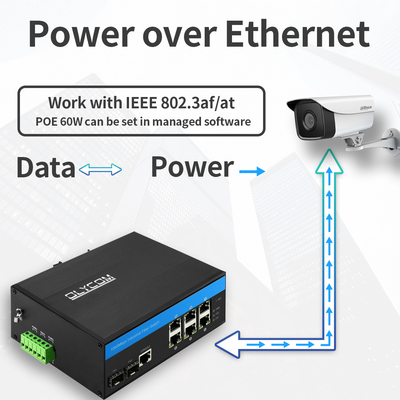

PoE
IEEE 802.3af/at Stromversorgung an 1 ~ 6 RJ45-Ports
Unterstützung der Stromversorgung von PoE-IP-Kameras über den Wireless Access Point (AP) der Kategorie 5 des Ethernet-Kabels
PoE at/PoE af konform, Auto-Sensing-Ausgang, max. 180 W
DC48V aktiver Ausgang
Reichweite bis zu 100 Meter
Hardware
6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
Erfüllt die Schutzart IP40 und die Anforderungen der EMV-Industriequalität
DIN-Schienen- oder Wandinstallationen
Entspricht den FCC- und CE-Standards
Betriebsumgebungstemperatur: -40 °C～75 °C
Software
Unterstützung der Anpassung
Mit den oben genannten Funktionen ist es eine ideale Lösung für IP-Überwachung, Wind, Strom, Montageautomatisierung, U-Bahn-PIS, Strom-SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport, Schienenverkehr, Militär und andere Industrien
Spezifikation von Industrieller Glasfaser-Switch
| Produktname |
10/100/1000 Mbit/s Managed Industrial PoE Glasfaser-Switch (2F+6TP) |
| Modell-Nr. |
IM-FP266GW |
| Anschluss |
2*100/1000/2500 Mbit/s SFP-Ports
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 Meter
6*10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
|
| Protokoll |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 22 Gbit/s (kein Datenstau)
DRAM-Größe: 128M
Flash-Größe: 16M
Paketpuffergröße: 4 Mb
VLAND-ID: 4096
MAC-Adresstabellengröße: 8K
Jumbo Frame: 9,6 KB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
|
| LEDs |
Strom, Netzwerk, Glasfaser
PWR: Strom
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit (aus, wenn es 100 Mbit/s ist)
Glasfaser: FX1/FX2
|

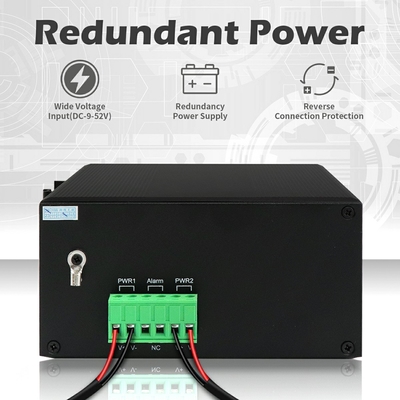

| Stromversorgung |
Eingangsspannung: 48 V (max. 52 V)
PoE-Ausgangsspannung: 48 V
Einzelne PoE-Ausgangsleistung: 30 W (Port 1~8)
Max. Budget: 240 W
Verpolungsschutz: Unterstützung
|
| PoE-Verkabelung |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Umgebung |
Betriebstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
| Zertifizierung |
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 158*115*60mm
Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Brutto)
|
| Garantie |
3 Jahre, lebenslanger technischer Support |
Unterstützt die Kabeldiagnose und kann den Fehlerpunkt lokalisieren
Unterstützt IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimiert den Stromverbrauch

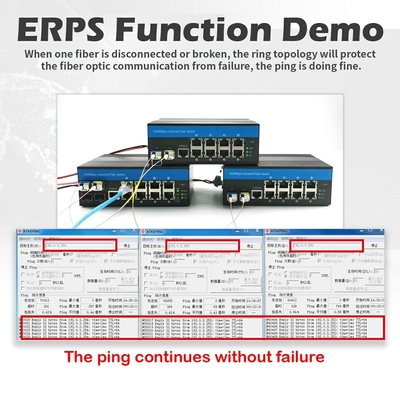

Unterstützt STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Unterstützt QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle (Eingangs-/Ausgangsrichtung), Stormunterdrückung, differenzierte Dienste
Unterstützt IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz-VLAN, Protokoll-VLAN, VLAN-Konvertierung, MVR
Unterstützt dynamische IEEE802.3ad LACP-Linkaggregation, statische Linkaggregation
Unterstützt IGMP/MLD Snooping V1/V2/V3, IGMP-Filterung/Modulation, IGMP-Suche
Unterstützt IGMP-Agent-Bericht, MLD-Snooping
Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Unterstützt Cisco®-ähnliche CLI, Web-Management, SNMP v1/v2c/v3, Telnet
Unterstützt Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert Upgrade-Fehler
Unterstützt DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
Unterstützt RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
Unterstützt IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Bitte kontaktieren Sie uns für das Web-Handbuch oder das CLI-Handbuch
Verpackungsinformationen
1 Stück Switch
1 Stück Benutzerhandbuch
Anmerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set bei uns
| Industrieller Glasfaser-Transceiver |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
IM-DAC220/DC48V2.5A |
| AC220V auf DC48V2.5A, -40℃～70℃ |
IM-DAC220/DC48V5A |
| AC220V auf DC48V5A, -40℃～70℃ |
IM-DAC220/DC48V10A |
| AC220V auf DC48V10A, -40℃～70℃ |
Informationen zum Versandkarton |
| Produktgröße: 15,8*11,5*6cm |
Innenkartongröße: 25,3*20,8*8cm |
| Produktgewicht: 0,75 kg |
Verpackungsgewicht: 0,9 kg |
| Hauptkartongröße: 55,5*40*41cm |
| Verpackungsmenge: 20 Stück |
Verpackungsgewicht: 20 kg |
| Anwendung des Smart Managed Network Switch |
FAQ |
| 1, Auf welchem Chip basiert es? |
Olycom: Vitesse |
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Netzanschlussklemme usw.)
3, Kann ich es mit 10/100M-Geräten verbinden?
Olycom: Ja
Für LAN-Ports sind diese 10/100/1000M Auto-Sensing
Für Glasfaser-Ports konfigurieren Sie bitte die 100 Mbit/s Geschwindigkeit über die Web-GUI oder CLI
4, Kann ich die PoE-Funktion für einige Ports bei Bedarf deaktivieren?
A: Ja
Alle PoE-Managed-Switches dieser Serie unterstützen das PoE-Management
Bitte stellen Sie den PoE-Status einfach über die Web-GUI oder CLI ein
5, Machen Sie SKD/CKD?
A: Ja
