Außen-PoE-Managed Switch 5 Port
Einführung in den PoE-Netzwerkschalter
Die IM-FP144GW-Serie ist der 10/100/1000 Mbps Outdoor Poe Switch mit folgenden Funktionen
- Einhaltung von IEEE802.3af/at
- Stromversorgung von PoE-IP-Kameras über das Ethernet-Kabel
- Einfache Konstruktion
- Leistungsreichweite bis zu 100 m
- Betriebstemperatur von -40 °C bis + 75 °C
- Erfüllung der Anforderungen an den Schutzgrad IP40 und die Anforderungen an die industrielle EMV-Klasse
- Einrichtung der DIN-Schiene,
- Gefährliche Umweltzertifizierungen durchlaufen und die FCC- und CE-Normen erfüllen
Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Hauptmerkmale des 2.5G-Fiber-Switches
-
Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
-
IEEE 802.3af/Antrieb auf bis zu 1 ~ 4 RJ45-Anschlüsse
-
4 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
-
1 x 100/1000/2500Mbps SFP-Faseranschluss

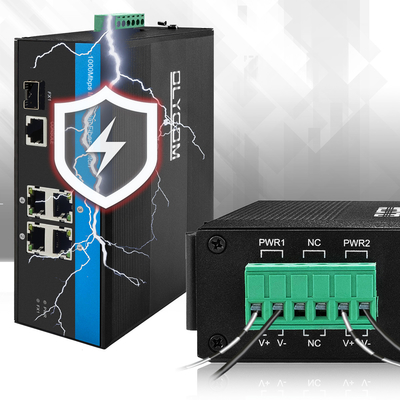

- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Durchflusssteuerungsmodus: Vollduplex mit IEEE 802.3x-Standard,Halbduplex mit Gegendruckstandard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs

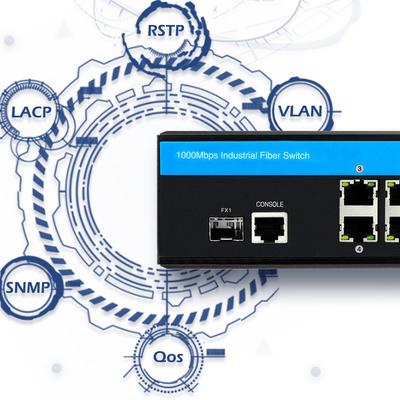

- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenkontrolle
- (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienstleistungen
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz-VLAN,
- Protokoll VLAN, VLAN-Umwandler, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Spezifikation eines verwalteten Ethernet-Switches
| Produktbezeichnung |
5 Port Außen-Poe-Schalter (1F+4TP) |
| Modell Nr. |
IM-FP144GW |
| Hafen |
1 x 100Mpbs/1G/2,5G SFP-Anschluss
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km
4x 10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 56 Gbps (ohne Staus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Energie, Netzwerk |
| Stromversorgung |
Leistungszufuhrspannung der POE: 48V (max. 52V),
Leistung der einzelnen PoE-Stromversorgung: 15,4 W (Anschluss 1 bis 8)
(802.3 bei den Normen sind besondere Anweisungen erforderlich)
|
| Umwelt |
Arbeitstemperatur: -40° ≈ 75°C
Aufbewahrungstemperatur: -40° ≈ 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit:10%~95%, nicht kondensierend
|
| Industriestandards |
EMI:FCC Teil 15 Teil B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Stufe 3,EN 61000-4-3 (RS) Stufe 3,EN 61000-4-4 (EFT) Stufe 3,EN 61000-4-5 (Schwellung) Stufe 3,EN 61000-4-6 (CS) Stufe 3,EN 61000-4-8; Verkehrssteuerung:NEMA-TS2; Vibration:IEC 60068-2-6Freifall:IEC 60068-2-32; Schock:IEC 60068-2-27; Eisenbahnverkehr:EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung; CE/LVD EN60950 |
| Mechanische Informationen |
Schale:Golfholz; Sicherheitsklasse:IP40;
Abmessungen: 158 x 114,8 x 60 mm;

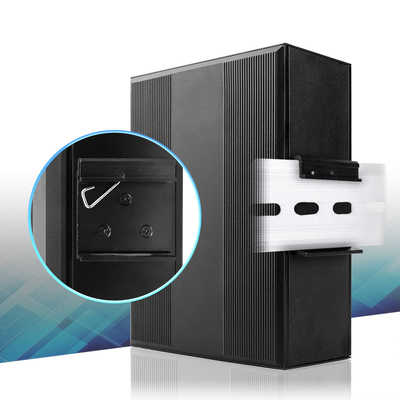

Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von 3 Jahren |
Anwendung des Ringmanaged Switches
Paket
1Ein Produkt, ein Konsole-Kabel, eine Bedienungsanleitung und eine Garantie-Karte befinden sich in einer Schachtel.
2Zwanzig Stücke sind in einem Karton.
Häufig gestellte Fragen
F: Sind Sie Hersteller oder Handelsunternehmen?
A: Hersteller und Anbieter von Gesamtlösungen für Industrienetzwerke.
F: Akzeptieren Sie ODM oder OEM?
A: Ja, wir bieten unseren Kunden maßgeschneiderten Service.
F: Was ist Ihre Mindestbestellmenge?
A: MOQ ist eine Einheit.
F: Ist dieser verwaltete Schalter auch mit der Stromversorgung ausgestattet?
A: Nein, kein Netzteil ist enthalten.
F: Welche Stromversorgung benötigt dieser POE L2 Industrial Switch?
A: Die Eingangsspannung beträgt 9-52VDC. Wenn die Eingangsspannung nicht 48VDC-52VDC ist, ist es ein nicht-POE-verwalteter Schalter, der auch funktionieren kann. Die Stromversorgung kann 12VDC 3A sein. Wenn die Eingangsspannung 48VDC-52VDC ist, kann die Eingangsspannung von 48VDC bis 52VDC sein.Es handelt sich um einen POE-gesteuerten industriellen Schalter..
F: Was sind die POE-Standards?
A: Dies ist ein industrieller POE+-Schalter. Jeder Netzwerkanschluss kann 30 W erreichen, wenn die Stromversorgung 48VDC 5A ist.
F: Welchen Temperaturbereich kann dieser Schalter erreichen?
A: Die Betriebstemperatur beträgt -40~85°C (-40~175°F)
F: Ist eine kleine DIN-Schiene enthalten?
A: Dies ist ein DIN-Schienenwechsel, aber die DIN-Schiene ist nicht enthalten.
F: Ist es ein verwalteter Schalter?
A: Ja, das ist ein L2-verwalteter POE-Switch für industrielle Netzwerke.
