CCTV BNC analog video bidi Daten Audio über Glasfaser-Konverter
Einleitung
Modellname: OM610-2V2D2AWT/R, es ist in Ordnung, Ihren Modellnamen zu schreiben
Grundfunktion: Video-Daten-Audio über Glasfaser-Extender
Kategorie: Video-Glasfaser-Konverter
Anwendung: CCTV-Überwachung, Regierung und medizinische Umgebungen
- 30 km Erweiterung über Singlemode-Glasfaser
- ST-Anschluss
-
Robustes Metallgehäuse
-
Ohne EMI, RFI und Masseschleife
- Hohe Quantisierungsstufe von 8 BIT
-
Verfügbar in Standalone- und 19-Zoll-3U-Rack-Systemen
-
Geringer optischer Link-Verlust – max. 30 dB
-
Hot Plug-and-Play mit Schaltnetzteil
Spezifikation
| Optisch |
| Wellenlänge |
1310nm/1550nm |
| Ausgangsleistung |
-8~3dBm |
| Glasfaser |
Singlemode (9/125um) 20 km bis 80 km
Multimode (50/125um) 1 km, (62,5/125um) 500 m
|
| Empfangsempfindlichkeit |
-30dBm |
| Schnittstelle |
ST |
| Video |
| Bandbreite |
8MHZ |
| Kompatible Systeme |
NTSC/PAL/SECAM |
| Impedanz/Spannung |
BNC 75Ω (unsymmetrisch) / 2,0 Vp-p |
| Differenzielle Verstärkung |
< ±1% |
| Differenzielle Phase |
< ±1 |
| S/N-Verhältnis |
>60dB (gewichtete Messung) (8 Bit) |
| Schnittstelle |
BNC |
| Daten |
| Datenprotokoll |
RS232, RS422, RS485, Manchester, BIPHASE-Daten |
| Bandbreite |
0~300kbps |
| Fehlerrate |
10-9 |
| Schnittstelle |
Phoenix-Klemme |
| Audio |
| Impedanz / Spannung |
600 Ohm (unsymmetrisch) / 2,0 Vp-p |
| Frequenzgang |
10~20kHz |
| Gesamtklirrfaktor |
<0,05% |
| Differenzielle Phase |
< ±1 |
| S/N-Verhältnis |
>95dB (gewichtete Messung) |
| Schnittstelle |
Phoenix-Klemme |
| Abtastrate |
48k Hz |
| Auflösung |
16 Bits |
| Chassis und Karten |
| Anzahl der Chassis-Steckplätze |
18 Steckplätze |
| Kompatibilität (mit Karten) |
1-4 Kanal-Karten (18 Stück); 8 Kanal-Karten (9 Stück) |
| Flexibilität |
Unterstützt gemischte Installationen verschiedener Konfigurationen |
| Karten |
In 4-Kanal-PCB (153x100x10mm) oder 8-Kanal-PCB-Größe (153x100x25mm)
Konfigurationen, die eine größere Größe erfordern, können mit diesem System nicht verwendet werden
|
| Elektrisch. Umwelt. Mechanisch |
| Betriebsspannung |
Standalone: 220VAC bis 5V/12VDC, Rack: Dual 220V/-48V AC
Karte: Stromversorgung über Chassis
|
| Betriebstemperatur |
-35°C bis +75°C |
| Lagertemperatur |
-45°C bis +85°C |
| Luftfeuchtigkeit |
0~95% nicht kondensierend |
| Abmessungen und Gewicht |
Standalone und Karte: abhängig von verschiedenen Konfigurationen, Chassis: 19 Zoll 3U |
Anwendung
- Gebäude- und Campus-Überwachungssystem
- Grenzverteidigung, Landesverteidigung Überwachung
- Sicheres Stadtüberwachungssystem
Bestelloptionen
| OM610-4EWT/R |
4-Kanal 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4-Kanal-Telefon + 2-Kanal-RS485-Daten Rx |
| OM610-4V↑1D↓4E WT/R |
4-Kanal-Video Tx + 1-Kanal-RS485-Daten Rx + 4-Kanal-10/100M-Ethernet |
| OM610-4V↑1D↓4PWT/R |
4-Kanal-Video Tx + 1-Kanal-RS485-Daten Rx + 4-Kanal-Telefon |
| OM610-4V↑12D↓WT/R |
4-Kanal-Video Tx + 12-Kanal-RS485-Daten Rx |
| OM610-2D↓8PWT/R |
2-Kanal-RS485-Daten Rx + 8-Kanal-Telefon |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1-Kanal-Bi-Di-Video + 1-Kanal-Bi-Di-RS485-Daten + 1-Kanal-Bi-Di-Audio + 1-Kanal-Bi-Di-Kontakt-Schließung |
| OM610-2D↑↓4A↑↓1E WT/R |
4-Kanal-Bi-Di-Audio + 2-Kanal-Bi-Di-RS485-Daten + 1-Kanal-10/100M-Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1-Kanal-Video Tx + 2-Kanal-Bi-Di-RS485-Daten + 3-Kanal-Audio Tx + 1-Kanal-Bi-Di-Kontakt-Schließung |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4-Kanal-Video Tx + 2-Kanal-RS485-Daten Rx + 2-Kanal-Audio Tx + 1-Kanal-10/100M-Ethernet + 1-Kanal-Telefon + 2-Kanal-Kontakt-Schließung Tx |

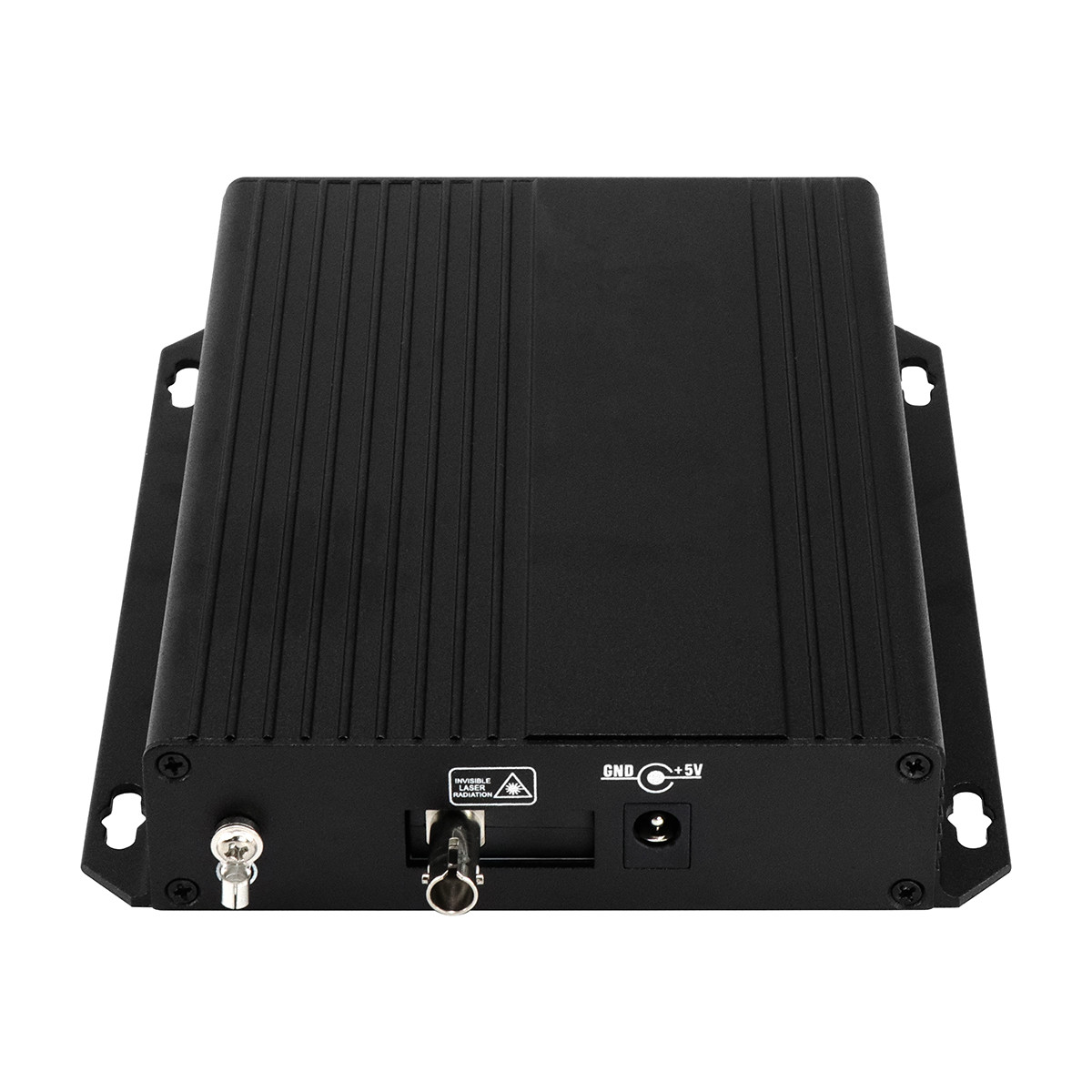

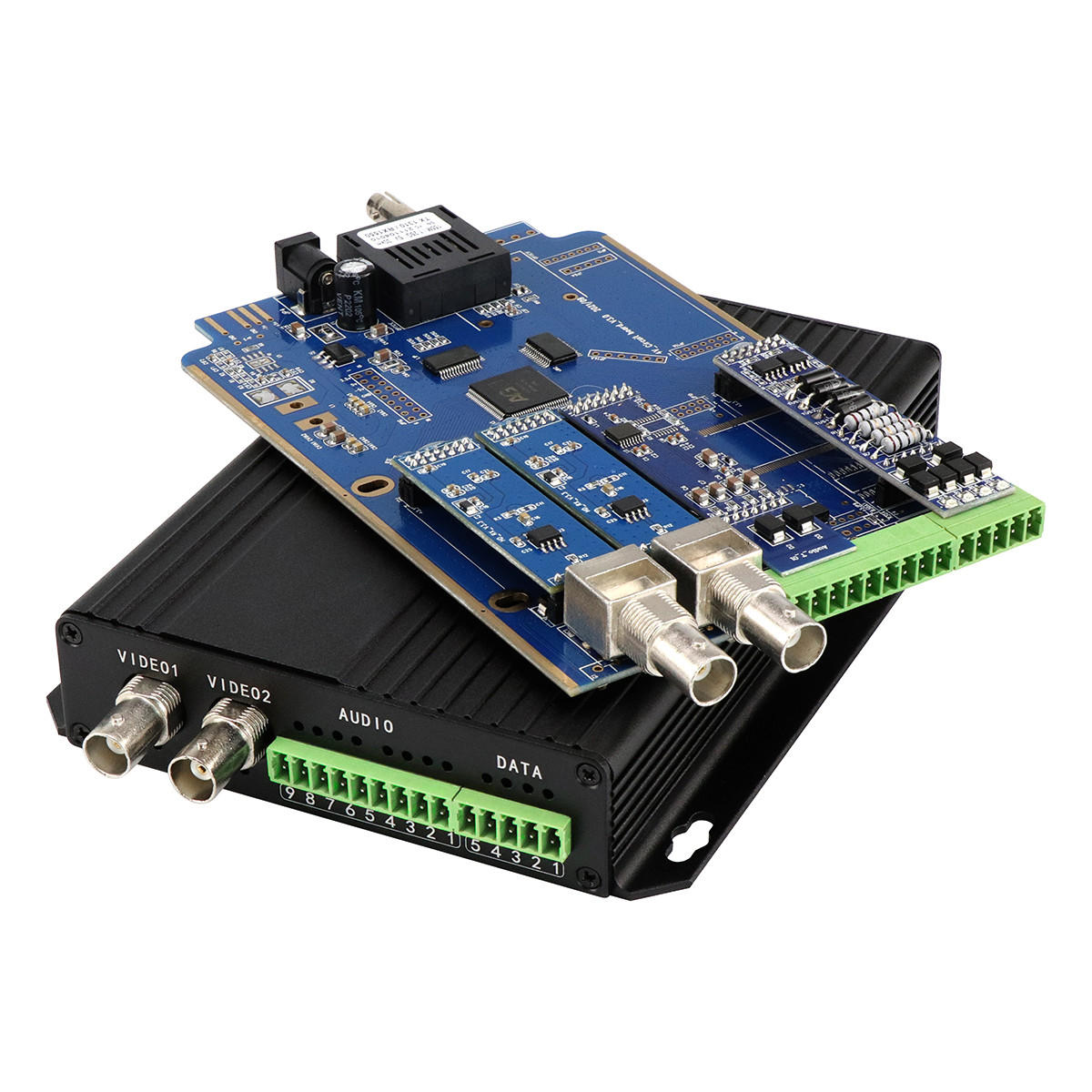

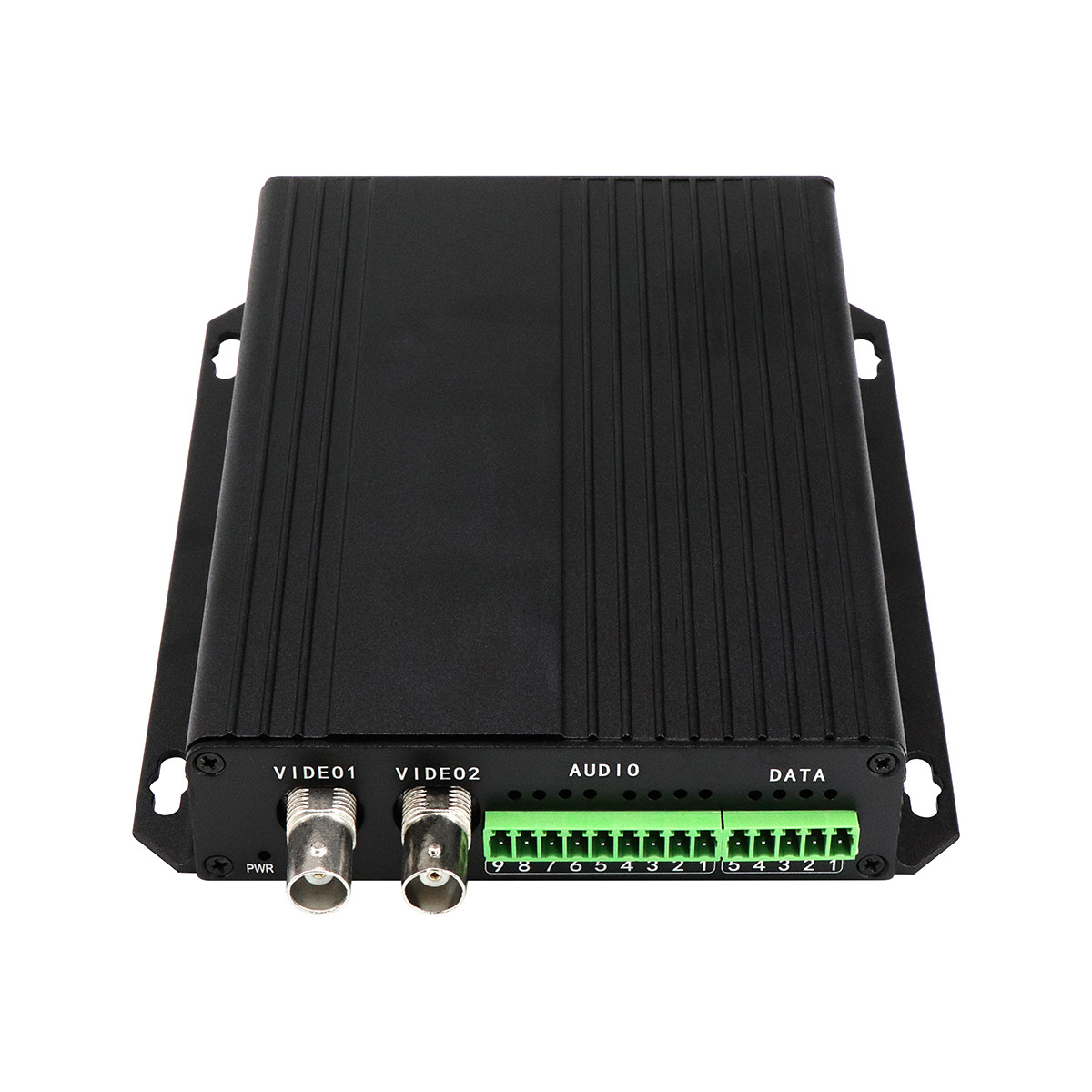

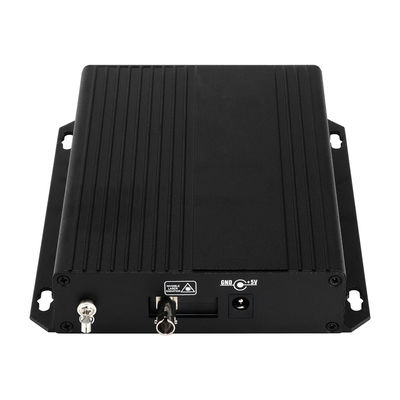

Tatsächliche Bilder
