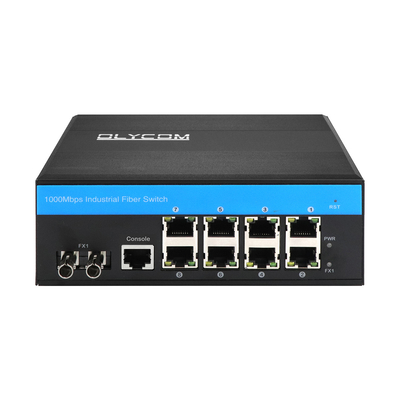

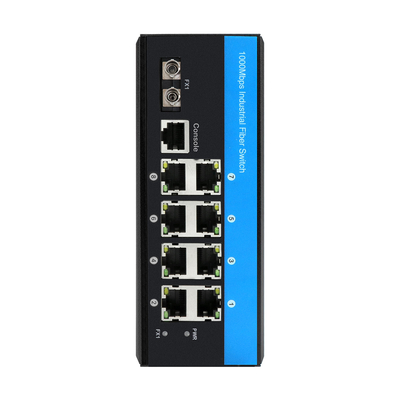

8-Port-ERPS-Verwaltungshärter Gigabit-Ethernet-Schalter
Grundlegende Eigenschaften des L2+ Managed Fiber Switches
- 8 x 10/100/1000Mbps Auto-Sensing TX RJ45-Anschlüsse
- 1 x 1000 Mbps ST-Faseranschluss
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Erfüllung der Anforderungen an den Schutzgrad IP40 und die Anforderungen an die industrielle EMV-Klasse
- Betriebsumgebungstemperatur: -40°C/75°C
- DIN-Schienen- oder Wandinstallationen
- Einhaltung der FCC- und CE-Normen
Spezifikation für den Schalter für industrielle Netze
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller Glasfaserschalter ((1F+8TP) |
| Modell Nr. |
IM-FS180GW |
| Hafen |
1 x 1000Mpbs ST-Anschluss
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, zwei Kilometer
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Bandbreite des Systems: 18 Gbps (nicht Verkehrsstaus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Stromversorgung |
Eintrittsspannung: DC12-52V
Leistung bei Leerlast: 5 W;
Rückverbindung: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
Web-GUI-Informationen
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung von IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Bitte kontaktieren Sie uns für das Webhandbuch oder das CLI-Handbuch
Anwendung von ERPS-managed Switches
Verpackung des Gigabit-Ethernet-Switches
1Ein Managed Fiber Switch, ein Konsole-Kabel, eine Bedienungsanleitung und eine Garantie-Karte sind in einer Schachtel.
2. 20 Stück sind in einem Karton (55,5*40*43cm)
Dienstleistungen nach dem Verkauf
1. 36 Monate Herstellergarantie (ohne künstliche Beschädigung oder Missbrauch)
Wir versprechen, dass alle Produkte vor der Lieferung den funktionalen Test und den Alterungstest bestanden haben.
2Wenn es Kompatibilitätsprobleme oder Qualitätsprobleme gibt, können die Waren zur Reparatur oder zum Austausch an uns zurückgegeben werden.
Der Käufer sollte für alle Kosten für die Rücksendung und den zweiten Versand verantwortlich sein.
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Anschlüsse sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
