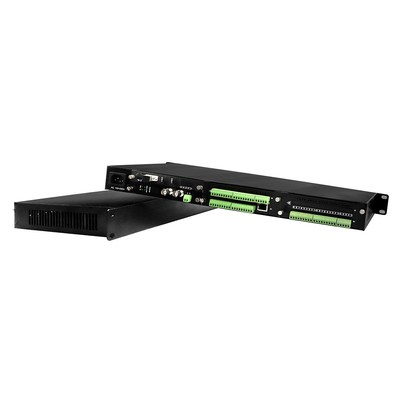

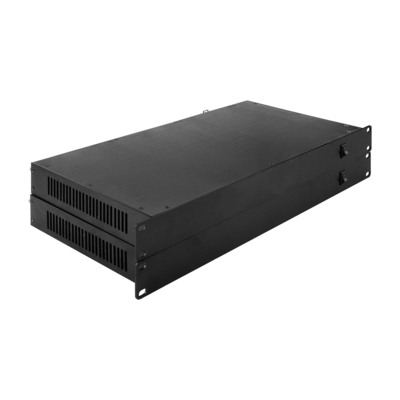

3G SDI Video Ethernet Datenfaserkonverter Bidi RS232 Kontaktschließung Optischer Extender 1U Rack

Optische

Wellenlänge

1310 nm/1550 nm

Fasertyp und Entfernung

Multimode (50/125um) 5Km, (62,5/125um) 2Km Einzelmodus (9/125um) 20Km / 40Km

Übertragungskraft

-5 bis -10 dBm

Empfängnis von Sensibilität

-26 bis -30 dBm

Rückkehrverlust

> 14 dB

Jitter

< 0, 2 IU

Schnittstelle

SC

Video

Typ des Signals

HD-SDI, SDI und 3G-SDI digitale Videosignale

Gewinn

Einheit

Entschließung

8 oder 10 Bit, automatisch

Datenquoten

270 Mbps, 1.485 Gbps, 2.970 Gbps

Betriebsnormen

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Automatische Datenrate Sperre

- Ja, das ist es.

Daten

Datenprotokoll

RS232, RS485, Manchester, BIPHASE-Daten

Bandbreite

0 ~ 300 kbps

Fehlerquote

10 bis 9

Schnittstelle

Phoenix-Terminal

Audio

Impedanz / Spannung

600 ohm (unbalanciert) / 2,0 Vp-p

Frequenzreaktion

10 bis 20 kHz

Gesamtharmonische Verzerrung

< 0,05%

Differentielle Phase

< ± 1

Verhältnis S/N

> 95 dB (Aufgewichtung)

Schnittstelle

Phoenix-Terminal

Stichprobenquote

48k Hz

Entschließung

16 Bits

Schließung der Kontakte

Signal-Eingang

Alarm, binäre Eingabe, Unterstützung von TTL, RS-232/422/485 oder passiver Schalterknopf

Ausgang des Signals

Willkürlicher Alarm, binärer Ausgang, Unterstützung von TTL, RS-232/422/485 oder Relais-Ausgang

Schnittstelle

Phoenix-Terminal

Ethernet

Arbeitsmodus

Voll-Duplex / Halb-Duplex, Autosensing

Netzwerkgeschwindigkeit

10/100 Mbps, Autosensing

Schnittstelle

RJ45

Elektrotechnik, Umwelttechnik, Mechanik

Betriebsspannung

Haltestelle: zweifach 11~240V Wechselstrom

Betriebstemperatur

-35°C+75°C

Speichertemperatur

-45°C+85°C

Luftfeuchtigkeit

0~95% nicht kondensierbar
