HD 3G SDI Video Digital Optical Converter mit Bidi RS485 10/100M Ethernet 20 km DC5V

1 Paar
MOQ
Verhandlungsfähig
Preis
HD 3G SDI Video Digital Optical Converter mit Bidi RS485 10/100M Ethernet 20 km DC5V
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: HD-SDI-Videodaten-Ethernet-Faserwandler
Abmessung: 179 mm*130,5 mm*50 mm
Entfernung: 20 km
Stromversorgung: DC5V2A
Daten: Zwei-Richtungs-RS485
Ethernet-Rate: 10/100 Mbps
Hervorheben:

digitaler optischer Umsetzer des Videos 1ch

,

digitaler optischer Umsetzer des Videos rs485

,

20km Video zum Faseroptikkonverter
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC
Modellnummer: OM615-1D1EHDSDIWT/R
Dokument: video converter series.pdf
Zahlung und Versand AGB
Verpackung Informationen: 1 Paar in einer Box, 1 kg (G.W)
Lieferzeit: 4~8 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 300 Paare/Monat
Produkt-Beschreibung

3G-SDI-Video-RS485-Daten 10/100M Ethernet-Glasfaserwandler



Einleitung



  1. Video-Ethernet-Daten über Glasfaser-Transmitter-Empfänger, auch als Video-Medien-Konverter bezeichnet, RS485-Daten-Ethernet-zu-Faser-Konverter, digitaler SDI-Video-Optikkonverter,erweitert HD-SDI-Videosignale für lange Entfernungen bis zu 40 km.
  2. Dieser HD-SDI-Videofaseroptische Extender erkennt und überträgt automatisch SDI- und HD-SDI-Signale mit eingebettetem Audio und Metadaten.
  3. Darüber hinaus ist dieser SDI-Video-Ethernet-optische Extender vollständig mit den SMPTE 259M, 292M, 424M und ITU-Digitalvideo-Standards kompatibel und ideal für den Einsatz in Digital Signage, Broadcast, Staging,und HD CCTV-Anwendungen



Wesentliche Merkmale



  • Eingangsgleichung und Neuaufzeichnung bei gepufferten Ausgängen
  • Echtzeit-LED-Statusanzeiger
  • Robuste Metallhülle
  • Blitzsichere Lösung
  • Niedriger Verlust der optischen Verbindung maximal 30 dB
  • Ohne EMI, RFI und Bodenschleife
  • Bi-Di-Übertragung auf 1 Faser mit WDM
  • Erhältlich in Standalone- und 3U-Racksystemen



Spezifikation



Optische
Wellenlänge 1310 nm/1550 nm
Fasertyp und Entfernung Multimode (50/125um) 5Km, (62,5/125um) 2Km Einzelmodus (9/125um) 20Km / 40Km
Übertragungskraft -5 bis -10 dBm
Empfängnis von Sensibilität -26 bis -30 dBm
Rückkehrverlust > 14 dB
Jitter < 0, 2 IU
Schnittstelle SC
Video
Typ des Signals HD-SDI- und SDI-Videosignale
Gewinn Einheit
Entschließung 8 oder 10 Bit, automatisch
Datenquoten 270 Mbps, 1.485 Gbps
Betriebsnormen SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Automatische Datenrate Sperre - Ja, das ist es.



Video-Eingang - Sender
Nummer/Signaltyp 2 Single-Link SDI oder HD-SDI-Videos 1 für Tx, 1 für lokale Vorschau
Schnittstelle 2 weibliche BNC
Impedanz 750 Ohm
Datenquoten 19 Mbps bis 1.485 Gbps
Nennwert 0.8 Vp-p
Mindest- und Höchstgehalte 0.5 V bis 1,0 Vp-p
Rücklaufverlust Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz
Ausgleich des Eingangskabeln Automatisch für bis zu -30 dB Kabelverlust



Videoausgabe - Empfänger
Nummer/Signaltyp 2 Single-Link SDI oder HD-SDI-Video 1 für Rx, 1 für Backup / Sharing
Schnittstelle 2 weibliche BNC
Impedanz 750 Ohm
Neuaufstellung Automatisch für 270 Mbps, 1.485 Gbps oder umgangen für nicht erkannte Geschwindigkeiten
Nennwert 0.8 Vp-p
Mindest- und Höchstgehalte 0.5 V bis 1,0 Vp-p
Rücklaufverlust < 25 dB @ 100 MHz



Daten
Datenprotokoll RS485, Manchester, BIPHASE-Daten
Bandbreite 0 ~ 300 kbps
Fehlerquote 10 bis 9
Schnittstelle Phoenix-Terminal



Ethernet
Arbeitsmodus Voll-Duplex / Halb-Duplex, Autosensing
Netzwerkgeschwindigkeit 10/100 Mbps, Autosensing
Schnittstelle RJ45



Elektrotechnik, Umwelttechnik, Mechanik
Betriebsspannung

Standalone:220VAC bis 5V/12VDC, Rack: zweifach 220V/-48V Wechselstrom

Karte: mit Fahrwerk
Betriebstemperatur -35°C+75°C
Speichertemperatur -45°C+85°C
Luftfeuchtigkeit 0~95% nicht kondensierbar
Abmessungen und Gewicht

Standalone und Karte: je nach Konfiguration

Fahrwerk: 19 ̊3U



Anwendung



  • Stadtverkehrsüberwachung
  • Militärische Überwachung (Grenzverteidigung, nationale Verteidigung)
  • Industrieüberwachung (Flughafen, Chemieanlage, Eisenbahn usw.)
  • Gebäude- und Campusüberwachungssystem

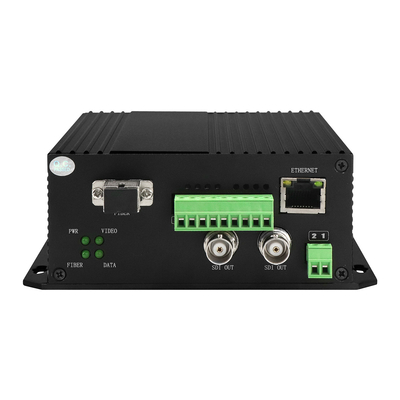

HD 3G SDI Video Digital Optical Converter mit Bidi RS485 10/100M Ethernet 20 km DC5V 0



Bestelldetails



Die Daten sind in der Tabelle 1 aufgeführt. 4ch Telefon+ 2ch RS485 Daten Rx
Die Beurteilung der Schadensfälle erfolgt nach Maßgabe der Verordnung (EG) Nr. 1069/2009 des Europäischen Parlaments und des Rates. 4ch Video Tx + 1ch RS485 Daten Rx + 4ch 10/100M Ethernet
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungen. 4ch Video Tx + 1ch RS485 Daten Rx + 4ch Telefon
Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt. 4ch Video Tx + 12ch RS485 Daten Rx
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. 2ch RS485 Daten Rx + 8ch Telefon
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungen. 20ch RS485 Daten Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch Bi-di Video + 1ch Bi-di RS485 Daten + 1ch Bi-di Audio + 1ch Bi-di Kontaktschließung
Die in Anhang I der Verordnung (EG) Nr. 1372/2008 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 1372/2008 genannten Kosten. 4ch bi-di Audio + 2ch bi-di RS485 Daten + 1ch 10/100M Ethernet
Die in Absatz 1 Buchstabe b genannten Daten werden in Anhang I der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [3] erfasst. 1ch Video Tx + 2ch bi-di RS485 Daten + 3ch Audio Tx + 1ch bi-di Kontaktschließung



Weitere Produktbilder

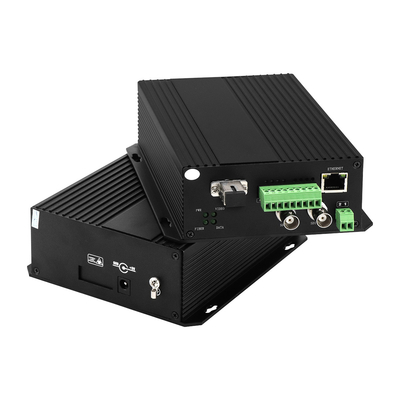

HD 3G SDI Video Digital Optical Converter mit Bidi RS485 10/100M Ethernet 20 km DC5V 1

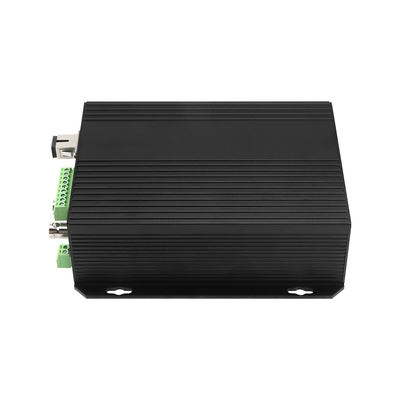

HD 3G SDI Video Digital Optical Converter mit Bidi RS485 10/100M Ethernet 20 km DC5V 2
