Startseite /Produkte/digitaler optischer Videoumsetzer/3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz

3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz

1 Paar
MOQ
Verhandlungsfähig
Preis
3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: SDI-Video-zu-Faser-Medien-Konverter
Spannung: 12V 1A
Wellenlänge: 1310 nm/1550 nm
Abmessung: 117 mm*80 mm*22 mm
Gewicht: 0.35 kg pro Stück
Zinssatz: 3Gbps
Hervorheben:

Optischer Videosender 3G-SDI und Empfänger

,

Optischer Videosender und Empfänger DC12V

,

Videoübermittler und Empfänger der faser-3G-SDI
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC
Modellnummer: OM615-3GSDIWT/R
Dokument: video converter series.pdf
Zahlung und Versand AGB
Verpackung Informationen: 1 Paar in einem Kasten, 0.7kg (G.W)
Lieferzeit: 3~7 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Paare/Monat
Produkt-Beschreibung

3G-SDI Video-SFP-Schlitze für Glasfaserkonverter



Einleitung



  1. Olycom liefert verschiedene Videodaten, Kontaktschließung, Audio, Telefon und Ethernet an Glasfasermedienkonverter.
  2. Mit einer hohen Qualität der Übertragung von hochauflösenden Inhalten bietet dieser 3G-SDI-Video-Digitalfaser-Optik-Extender eine Verlängerung von bis zu 40 km über WDM 1310/1550nm-Faser,und es erkennt automatisch und sendet SDI, HD-SDI, 3G-SDI Signale.



  • SDI-, HD-SDI- und 3G-SDI-Signale über eine einzige Faser über 3G-Video-SFP erweitern
  • Unterstützung von SDI mit mehreren Geschwindigkeiten bis zu 2,97 Gbps
  • Einhaltung der SMPTE 259M, 292M, 424M und ITU Digital Video Standards
  • Eingangsgleichung und Neuaufzeichnung bei gepufferten Ausgängen
  • Redundante Ausgabe für die Vorschau auf einem lokalen Monitor



Spezifikation



Optische
Wellenlänge 1310 nm/1550 nm
Fasertyp und Entfernung Multimode (50/125um) 5Km, (62,5/125um) 2Km Einzelmodus (9/125um) 20Km / 40Km
Übertragungskraft -5 bis -10 dBm
Empfängnis von Sensibilität -26 bis -30 dBm
Rückkehrverlust > 14 dB
Jitter < 0, 2 IU
Schnittstelle LC



Video
Typ des Signals HD-SDI, SDI und 3G-SDI digitale Videosignale
Gewinn Einheit
Entschließung 8 oder 10 Bit, automatisch
Datenquoten 270 Mbps, 1.485 Gbps, 2.970 Gbps
Betriebsnormen SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Automatische Datenrate Sperre - Ja, das ist es.



Video-Eingang - Sender
Nummer/Signaltyp 2 Single-Link SDI, HD-SDI oder 3G-SDI digitale Komponentenvideo 1 für Tx, 1 für lokale Vorschau
Schnittstelle 2 weibliche BNC
Impedanz 750 Ohm
Datenquoten 19 Mbps bis 2,97 Gbps
Nennwert 0.8 Vp-p
Mindest- und Höchstgehalte 0.5 V bis 1,0 Vp-p
Rücklaufverlust Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz für die Berechnung der Frequenz
Ausgleich des Eingangskabeln Automatisch für bis zu -30 dB Kabelverlust



Videoausgabe - Empfänger
Nummer/Signaltyp 2 Single-Link SDI, HD-SDI oder 3G-SDI digitale Komponenten Video 1 für Rx, 1 für Backup / Sharing
Schnittstelle 2 weibliche BNC
Impedanz 750 Ohm
Neuaufstellung Automatisch für 270 Mbps, 1.485 Gbps, 2.97 Gbps oder umgangen für nicht erkannte Geschwindigkeiten
Nennwert 0.8 Vp-p
Mindest- und Höchstgehalte 0.5 V bis 1,0 Vp-p
Rücklaufverlust < 25 dB @ 100 MHz



Elektrotechnik, Umwelttechnik, Mechanik
Spannung Die in Absatz 1 genannten Anforderungen gelten nicht.
Stromverbrauch 12 W
Betriebstemperatur -35°C+75°C
Speichertemperatur -40°C ∼85°C
Luftfeuchtigkeit 5·95% nicht kondensierend
Abmessung 117 mm L*80 mm W*22 mm
Gewicht 0.35 Kilo
EWI/RFI FCC-Teil 15 Klasse A, EU-EMV-Angabe
MTBF >100000 Stunden



Anwendung



  1. Fernsehstudio
  2. Live-Übertragung
  3. HD-Überwachung

3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz 0



Bestelldetails



Die in Absatz 1 genannten Anforderungen gelten nicht für die Anlage, bei der die Anlage eingesetzt wird. 3G-SDI Glasfaser-Video-Sender und -Empfänger für SDI/HD-SDI/3G-SDI-Video und eingebettete Signale mit 3G-Video-SFP, Einzelmodus, LC-Anschluss, 20 km



Die Anlage ist in der Lage, die Anlage zu ersetzen.

 3G-SDI Glasfaser-Video-Sender und -Empfänger für SDI/HD-SDI/3G-SDI-Video und eingebettete Signale mit 3G-Video-SFP, Einzelmodus, LC-Anschluss, 40 km



Diagramm



3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz 1



Häufig gestellte Fragen



1Sind Sie ein Hersteller?

Ja, wir haben unsere Produktionslinie und unser Forschungs- und Entwicklungsteam.

Bitte besuchen Sie uns unterhalb des VR-Links, um unser Büro und unseren Produktionsbereich zu sehen.

Siehe auch Abschnitt 3.4.



2Wie lange ist die Garantiezeit?

A: Ein Jahr für gewerbliche Produkte und drei Jahre für industrielle Produkte.



3 Akzeptieren Sie Musterbestellungen?

A: Ja. Probebestellung zur Überprüfung unserer Dienstleistungen und Qualität.



Produktbilder

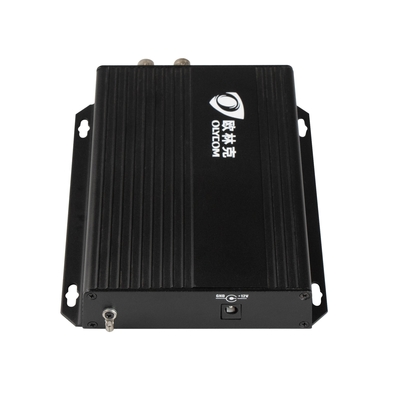

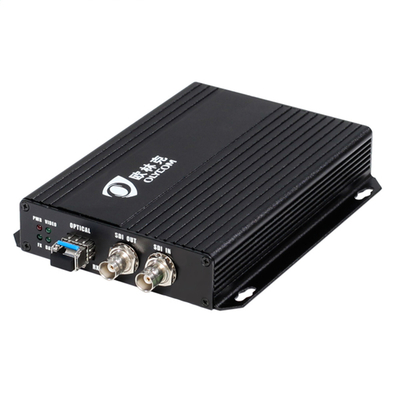

3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz 2

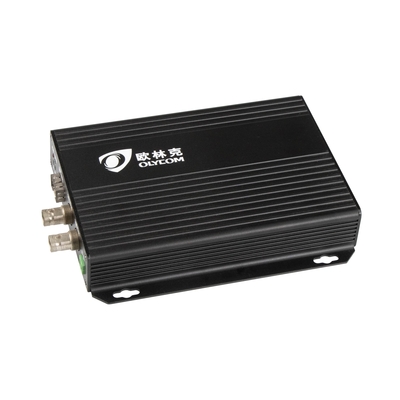

3G-SDI-Videooptischer Sender-Empfänger BNC-Anschluss mit 2 SDI-Ausgängen DC12V SFP-Schlitz 3
