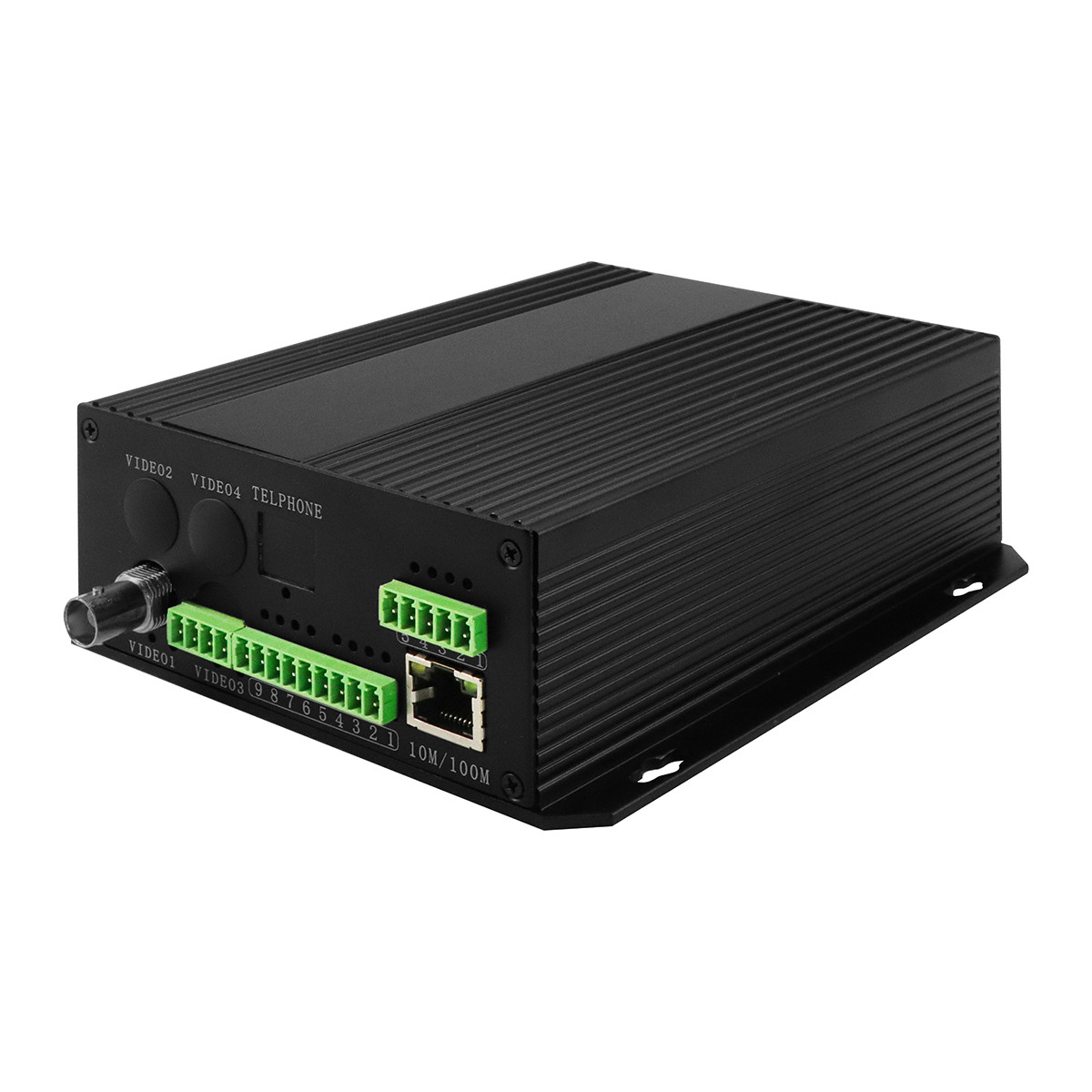

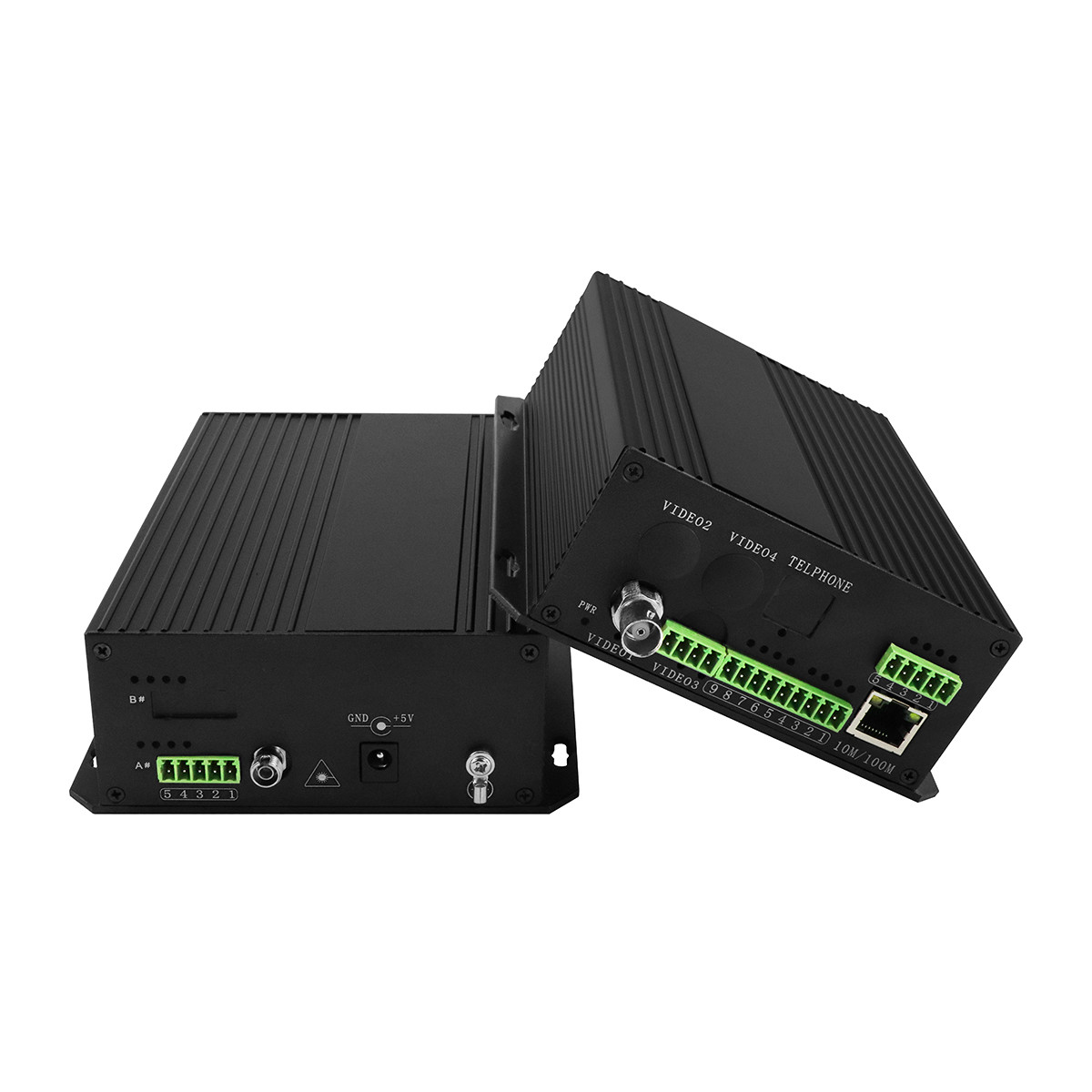

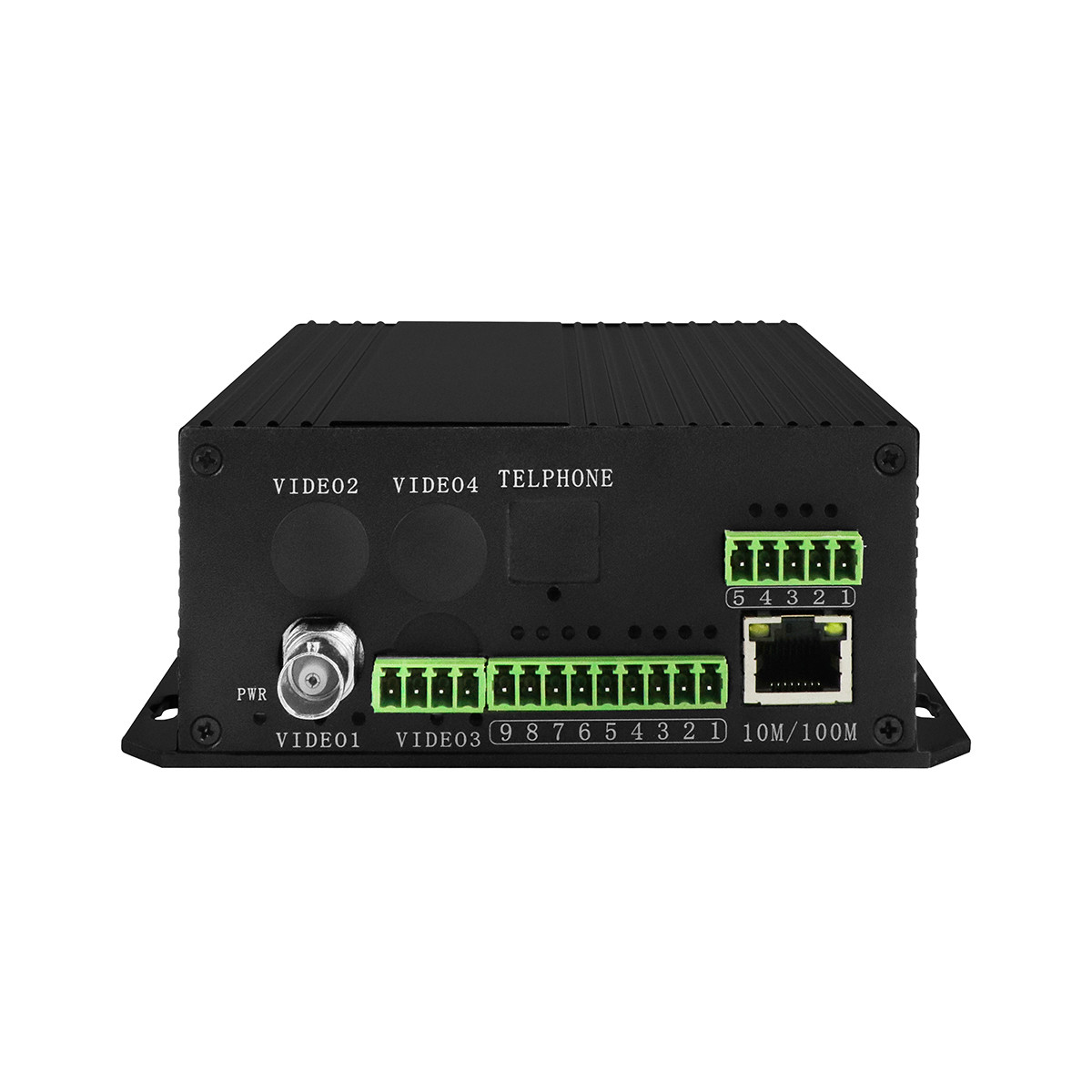

Analog Video Audio Daten Trockenkontakt Ethernet über Glasfaserkonverter
Beschreibung
Modellnummer: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch Vorwärtsvideo + 2Ch bidirektionale Audiodaten + 1Ch halbduplex bidirektionale RS485-Daten + 2Ch bidirektionale RS232-Daten, +1 Ethernet 10/100 Mbit, + 2Ch bidirektionale Alarm (naher Kontakt),Einfaser-Einmodus,FC, 20km, DC5V2A
Es ist in Ordnung, Ihren Modellnamen und Ihr Logo zu schreiben.
mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 1000 W,sind ein Paar von CCTV-Übertragungsgeräten, die hochauflösende CCTV-Signale von Video übertragen und empfangen, Audio, Daten, Telefon, Kontaktschließung, Ethernet usw. und entwickelt, um die Koaxialgrenze von 500 Metern zu erweitern und CCTV-Signale maximal 80 km über Glasfaserkabel anzuschließen.
Wesentliche Merkmale
- Robuste Metallhülle
- Niedriger Verlust der optischen Verbindung maximal 30 dB
- Ohne EMI, RFI und Bodenschleife
- Bi-Di-Übertragung auf 1 Faser mit WDM
- Hohe Quantifizierungsstufe von 8BIT
- Hot-Plug-and-Play mit Schaltanlage
- Erhältlich in Standalone- und 19 ̊3U-Racksystemen
Spezifikation
| Optische |
| Wellenlänge |
1310 nm/1550 nm |
| Ausgangsleistung |
-8 bis 3 dBm |
| Glasfaser |
Einmodus (9/125um) 20 km bis 80 km
Multimode (50/125um) 1 km, (62.5/125um) 500 m
|
| Empfängnis von Sensibilität |
-30 dBm |
| Schnittstelle |
FC/ST/SC/LC |
| Video |
| Bandbreite |
8 MHz |
| Kompatible Systeme |
NTSC/PAL/SECAM |
| Impedanz/Spannung |
BNC 75Ω (ungleichgewichtet) / 2,0Vp-p |
| Differenzielle Gewinne |
< ± 1% |
| Differentielle Phase |
< ± 1 |
| Verhältnis S/N |
> 60 dB (Gewichtung) |
| Schnittstelle |
BNC |
| Daten |
| Datenprotokoll |
RS232, RS422, RS485, Manchester, BIPHASE-Daten |
| Bandbreite |
0 ~ 300 kbps |
| Fehlerquote |
10 bis 9 |
| Schnittstelle |
Phoenix-Terminal |
| Audio |
| Impedanz / Spannung |
600 ohm (unbalanciert) / 2,0 Vp-p |
| Frequenzreaktion |
10 bis 20 kHz |
| Gesamtharmonische Verzerrung |
< 0,05% |
| Differentielle Phase |
< ± 1 |
| Verhältnis S/N |
> 95 dB (Aufgewichtung) |
| Schnittstelle |
Phoenix-Terminal |
| Stichprobenquote |
48k Hz |
| Entschließung |
16 Bits |
| Schließung der Kontakte |
| Signal-Eingang |
Alarm, binäre Eingabe, Unterstützung von TTL, RS-232/422/485 oder passiver Schalterknopf |
| Ausgang des Signals |
Willkürlicher Alarm, binärer Ausgang, Unterstützung von TTL, RS-232/422/485 oder Relais-Ausgang |
| Schnittstelle |
Phoenix-Terminal |
| Ethernet |
| Arbeitsmodus |
Voll-Duplex / Halb-Duplex, Autosensing |
| Netzwerkgeschwindigkeit |
10/100 Mbps, Autosensing |
| Schnittstelle |
RJ45 |
| Elektrotechnik, Umwelttechnik, Mechanik |
| Betriebsspannung |
Standalone:220VAC bis 5V/12VDC, Rack: doppelte 220V/-48V AC, Karte: mit Chassis versorgt |
| Betriebstemperatur |
-35°C+75°C |
| Speichertemperatur |
-45°C+85°C |
| Luftfeuchtigkeit |
0~95% nicht kondensierbar |
| Abmessungen und Gewicht |
Standalone und Karte: je nach Konfiguration
Fahrwerk: 19 ̊3U
|
Anwendung
- Schnellstraßenschutz und Mautstation
- Stadtverkehrsüberwachung
- Elektronische Energie Ölfeld, Fernsehsender Programmübertragung
Bestellmöglichkeiten
| Die Beurteilung der Verzögerung wird von den zuständigen Behörden durchgeführt. |
1ch Video Tx + 1ch RS485 Daten Rx + 1ch 10/100M Ethernet + 1 Telefon. |
| Die Beurteilung der Einhaltung der Vorschriften für die Bereitstellung von Ausrüstungsgütern ist in Anhang I der Verordnung (EG) Nr. 715/2009 zu erfolgen. |
1ch Video Tx + 2ch RS485 Daten Rx + 2ch Audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch Video Tx + 2ch RS485 Daten Rx + 2ch Audio Tx + 1ch Kontaktschließung Tx |
| Die Daten sind in der Tabelle 1 aufgeführt. |
2ch Telefon + 1ch 10/100M Ethernet |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 715/2009 vorgesehenen Kosten. |
2ch Video Tx + 1ch RS485 Daten Rx + 1ch 10/100M Ethernet + 1 Telefon. |
| Die Beurteilung der Einhaltung der Vorschriften für die Bereitstellung von Ausrüstungsgütern ist in Anhang I der Richtlinie 2008/57/EG zu berücksichtigen. |
2ch Video Tx + 2ch RS485 Daten Rx + 2ch Audio Tx + 1ch 10/100M Ethernet |
| Die in Absatz 1 genannte Regelung gilt nicht. |
4ch 10/100M Ethernet |
| Die Daten sind in der Tabelle 1 aufgeführt. |
4ch Telefon+ 2ch RS485 Daten Rx |
| Die Beurteilung der Schadensfälle erfolgt nach Maßgabe der Verordnung (EG) Nr. 1069/2009 des Europäischen Parlaments und des Rates. |
4ch Video Tx + 1ch RS485 Daten Rx + 4ch 10/100M Ethernet |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungen. |
4ch Video Tx + 1ch RS485 Daten Rx + 4ch Telefon |
| Die in Absatz 1 Buchstabe b genannten Daten werden in der Tabelle 1 aufgeführt. |
4ch Video Tx + 12ch RS485 Daten Rx |
Häufig gestellte Fragen
1Kann ich meine eigene Packkiste haben?
Ja, die Standardverpackung hat keine chinesischen Buchstaben oder Logo.
Es ist in Ordnung, Ihre eigene Version anzupassen, wie Ihr Logo, Modellnamen oder Slogans darauf zu setzen.
2Wie lautet Ihre Zahlungsbedingungen?
In den meisten Fällen machen wir T/T Überweisung und der volle Betrag sollte vor dem Versand eingesammelt werden.
Für Musterbestellungen erhalten wir PayPal-Zahlung für kürzere Bearbeitungszeit.
Manchmal ist Alipay oder WeChat Zahlung in Ordnung, es hängt von den Fällen ab.
3Haben Sie eine Bescheinigung?
Ja, unsere Firma ist ISO9001-zertifiziert.
Wir haben CE/FCC/RoHS/E-Mark/CCC Zertifikate für unsere Modelle.
Wie sieht das Etikett aus?
Für jedes hergestellte Produkt gibt es 2 Kopien, eine befindet sich auf dem Gerät, die andere auf der Verpackungskiste.
Es ist in verschiedenen Sprachen und Inhalten erhältlich, so dass Sie Ihr Logo oder Modellnamen hinzufügen können.
