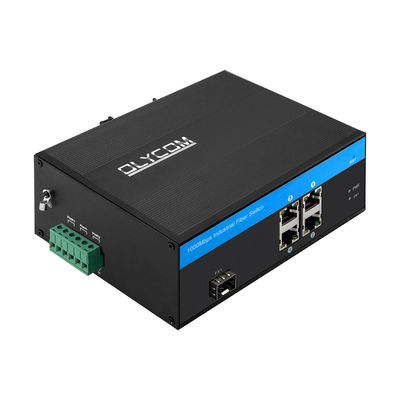

5-Port DC12V/DC24V Glasfaser-Gigabit-Netzwerk-Switch
Einführung des Gigabit-Ethernet-Switches
- Die Serie IM-FS140GE ist der industrielle Glasfaser-Switch mit 10/100/1000 Mbit/s und bietet
- 1x1000 Mbit/s SFP-Glasfaseranschluss
- 4x10/100/1000 Mbit/s Auto-Sensing RJ45
- Betriebstemperatur -40 °C bis +75 °C
- Unterstützung für Weitspannungseingang mit doppelter Stromversorgung
- Erfüllt den Schutzgrad IP40 und die Anforderungen der EMV-Industriequalität
- DIN-Schienen- oder Wandmontage
- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
- Entspricht den FCC- und CE-Standards
- Ein Store-and-Forward-Switching-Mechanismus
- Das zuverlässige Design in Industriequalität kann den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Spezifikation des Olycom Glasfaser-Switches
| Produktname |
Gigabit-Ethernet-Switch 5 Port |
| Modell-Nr. |
IM-FS140GE |
| Anschluss |
1x1000M SFP-Glasfaser
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX Auto-Sensing)
1x6-PIN-Stromanschlussklemme
|
|
Protokoll
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 10 Gbit/s (kein Datenstau)
MAC: 4K
Paketpuffergröße: 1,75 Mb
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
SFP-Anschluss, Übertragungsentfernung: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1, FX2
Ein: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
Ein: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
Ein: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinkt: in Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
| Industriestandards |
EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Überspannung) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Verkehrskontrolle: NEMA-TS2
Vibration: IEC 60068-2-6
Freier Fall: IEC 60068-2-32
Schock: IEC 60068-2-27
Schienenverkehr: EN 50121-4
|
|
Stromversorgung
|
Stromverbrauch: Volle Belastung ≤5W
Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
| Umgebung |
Arbeitstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
| Zertifizierung |
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterabschnitt B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 158*115*60mm
Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Brutto)
|
| Garantie |
3 Jahre, lebenslanger technischer Support |
Packliste
- 1 Stück 5-Port-Gigabit-Ethernet-Switch
- 1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set von uns
Versandkartoninformationen
Produktgröße: 15,8*11,5*6cm
Innenkartongröße: 25,3*20,8*8cm
Produktgewicht: 0,75 kg
Verpackungsgewicht: 0,9 kg
Hauptkartongröße: 55,5*40*41cm
Verpackungsmenge: 20 Stück
Verpackungsgewicht: 20 kg
Garantie & Gewährleistung des Gigabit-Ethernet-Switches
- Wir verwenden absolut niemals alte und überholte Materialien.
- 3 Jahre Herstellergarantie (ausgenommen vorsätzliche Schäden oder Missbrauch)
- Alle Produkte wurden vor der Auslieferung dem Funktionstest und Alterungstest unterzogen.
- Bei Kompatibilitätsproblemen oder Qualitätsproblemen können die Waren zur Reparatur oder zum Austausch an uns zurückgesandt werden.
- Der Käufer ist für alle Kosten der Rücksendung und des zweiten Versands verantwortlich.
Anwendung des gehärteten Unmanaged Switch
| Industrielles optisches Modul |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC12V1.67A |
AC220V auf DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V auf DC24V1A, -30℃～70℃ |
1, Auf welchem Chip basiert es?
Olycom: Realtek
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Stromanschlussklemme usw.)
3, Ist es verwaltet?
Olycom: Nein
Es ist nur einfaches Plug-and-Play, aber wir haben ein verwaltetes Modell (IM-FS180GM)
