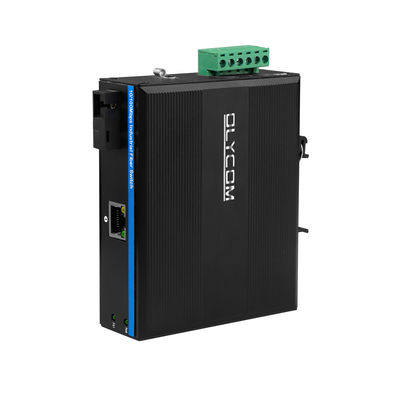

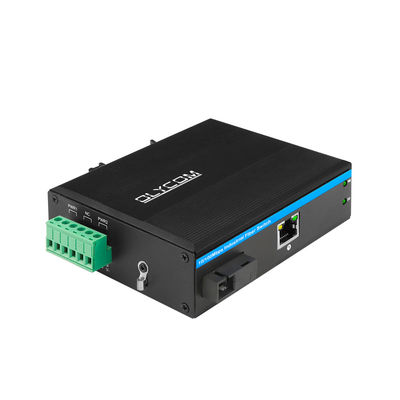

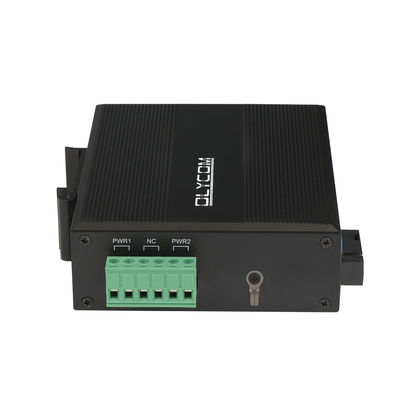

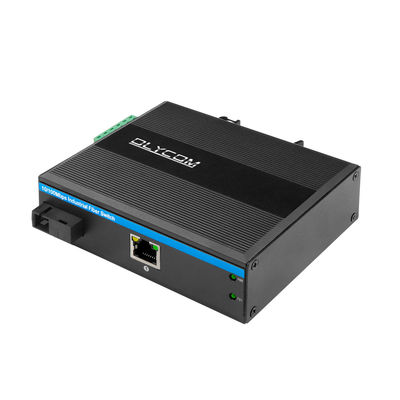

WDM-Single-Fiber-SC-PoE-Medienwandler 10/100M
Hauptmerkmale eines Glasfasermedienkonverters
- Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
- IEEE 802.3af /an 1 RJ45-Anschluss
- 1 x 10/100Mbps RJ45-Auto-Sensing-Anschluss
- 1 x 100 Mbps SC Einfaseranschluss
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 1000Base-TX-konform
- Maximale Leistung von 15,4 W im Rahmen der af-Standard, 30 W im Rahmen der standardmäßigen Leistung für jeden PoE-Port
- Ermittlung der PoE-Modelle elektrischer Geräte.
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
Mit den oben genannten Funktionen ist es eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomation, Power SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport,Eisenbahnverkehr, militärische und andere Industriezweige
Spezifikation für den nicht verwalteten Medienkonverter
| Produktbezeichnung |
10/100Mbps schneller Ethernet-DIN-PoE-Medienumwandler
|
| Modell Nr. |
Im-PC111FE |
| Hafen |
1 x 100Mpbs Glasfaseranschluss
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, zwei Kilometer
1x10/100M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 0,4 Gbps (nicht Verkehrsstaus)
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
Übertragungsabstand über einen Single-Fiber-Port: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10/100Mbps
|
| Stromversorgung |
Volllast ohne PoE≤5W
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 15,4 W/30 W
Gesamtbudget: 30 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
PoE-Verkabelung: 1/2 (V+), 3/6 (V-)
|
| Umwelt |
Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ≈ 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit:10%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Stufe 3,EN 61000-4-3 (RS) Stufe 3,EN 61000-4-4 (EFT) Stufe 3,EN 61000-4-5 (Schwellung) Stufe 3,EN 61000-4-6 (CS) Stufe 3,EN 61000-4-8
Verkehrssteuerung: NEMA-TS2
Schwingung:IEC 60068-2-6
Freifall:IEC 60068-2-32
Schlag:IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, Handelsmarke
CE/LVD EN60950
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 114 x 93 x 35 mm
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
3 Jahre |
Anwendung des CCTV-PoE-Medienkonverters
Verpackung
Verkaufseinheiten: Einzelposten
Einzelverpackung: 23*16,5*5,8cm
Einzelbruttogewicht: 0,35 kg
Verpackungstyp: Ein Produkt und eine Bedienungsanleitung in einem Karton
Qualitätskontrolle
- Alle Produkte, die wir anbieten, sind brandneu mit neuen Komponenten und Teilen, und wir verwenden absolut nie alte und renovierte Materialien.
- Jeder Produktionsprozess hat eine spezielle Person, die die Qualität überprüft.
- Jedes Produkt muss vor dem Versand an unsere Kunden getestet werden.
- Alle Produkte haben CE, FCC, ROHS und andere Zertifizierungen bestanden
Häufig gestellte Fragen
1Unterstützen Sie OEM und ODM?
Ja, das ist unser Wettbewerbsvorteil.
2Welche Incoterms unterstützen Sie?
Wir sind eine EXW-Fabrik, EXW-Begriff ist unser Fokus.
Manchmal tun wir FOB/CIF für Großbestellungen, das hängt von den Fällen ab. Bitte sprechen Sie mit uns für weitere Informationen.
3Besuchen Sie Ausstellungen?
Ja, wir besuchen regelmäßig IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY und ISC West USA.
Manchmal sind wir Aussteller für kleine Shows wie Mitec Malaysia, Secon Korea und Intersec Saudi Arabien.
Jedes Mal haben wir viele Fotos für die Ausstellung und Aufzeichnung gemacht, bitte lassen Sie uns wissen, wenn Sie überprüfen müssen.
4Auf welchem Chip basiert er?
Olycom: Realtek
5Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
