Industrieller PoE-Medienkonverter mit Gigabit-SC-WDM-Faser
Einführung in den Gigabit-Medienkonverter
Die IM-PC111GE-Serie ist der 10/100/1000 Mbps Din Rail PoE-Medienkonverter mit
- Einhaltung von IEEE802.3af/at
- Stromversorgung von PoE-IP-Kameras über das Ethernet-Kabel
- einfacher Bau
- Leistungsreichweite bis zu 100 m
- Betriebstemperatur von -40°C bis + 75°C
- IP40-Schutzniveau und Anforderungen der industriellen EMV-Klasse erfüllen
- Einrichtung der DIN-Schiene
- die Umweltzertifizierung für gefährliche Stoffe durchlaufen
- die FCC- und CE-Normen erfüllen
Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Hauptmerkmale Glasfaserkonverter
- Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
- IEEE 802.3af /an 1 RJ45-Anschluss
- 1 x 10/100/1000Mbps RJ45-Auto-Sensoranschluss
- 1 x 1000 Mbps Glasfaseranschluss
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 1000Base-TX-konform
- Maximale Leistung von 15,4 W im Rahmen der af-Standard, 30 W im Rahmen der standardmäßigen Leistung für jeden PoE-Port
- Ermittlung der PoE-Modelle elektrischer Geräte.
- Ein Speicher-und-Verschiebungsmechanismus
Spezifikation des Medienkonverters Unmanaged
| Produktbezeichnung |
Industrieller PoE-Fasermedienkonverter |
| Modell Nr. |
Im-PC111GE |
| Hafen |
1x1000M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
1x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Bandbreite des Systems: 4 Gbps (ohne Staus)
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
Übertragungsdistanz durch Glasfaseranschluss: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10/100Mbps
|
| Stromversorgung |
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1)
Gesamtbudget: 30 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ∼ 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Sicherheit |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 113,8 x 93 x 34,9 mm

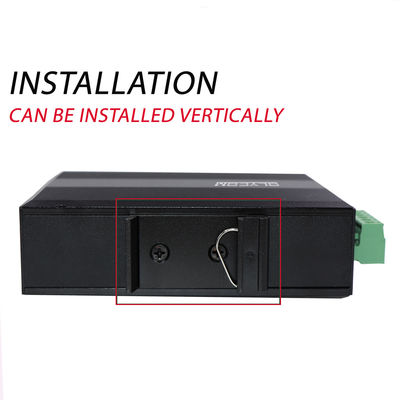

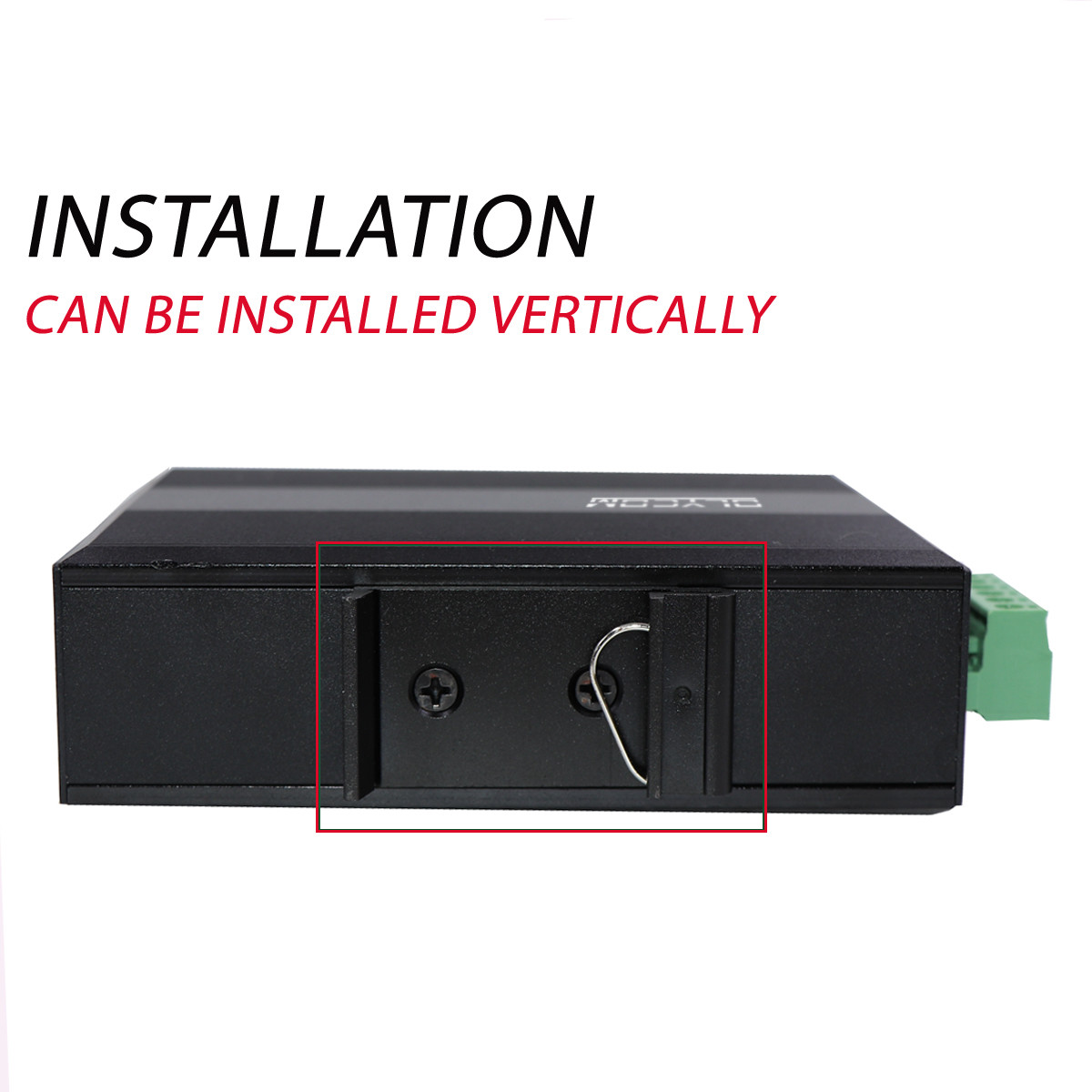

Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
3 Jahre |
Qualitätssicherung
Qualität hat Priorität.
Alle Produkte, die wir anbieten, sind brandneu mit neuen Komponenten und Teilen.
Wir verwenden nie alte und renovierte Materialien.
Jedes Produkt muss vor dem Versand an unsere Kunden getestet werden.
Die Qualität wird während des gesamten Produktionsprozesses von großer Bedeutung.
Dienstleistungen nach dem Verkauf
5 Jahre Herstellergarantie (ohne künstliche Beschädigung oder Missbrauch).
Bei Kompatibilitätsproblemen oder Qualitätsproblemen können die Waren zur Reparatur oder zum Austausch an uns zurückgegeben werden.
Der Käufer sollte für alle Kosten für die Rücksendung und den zweiten Versand verantwortlich sein.
Anwendung des PoE-Fiber-Medien-Konverters

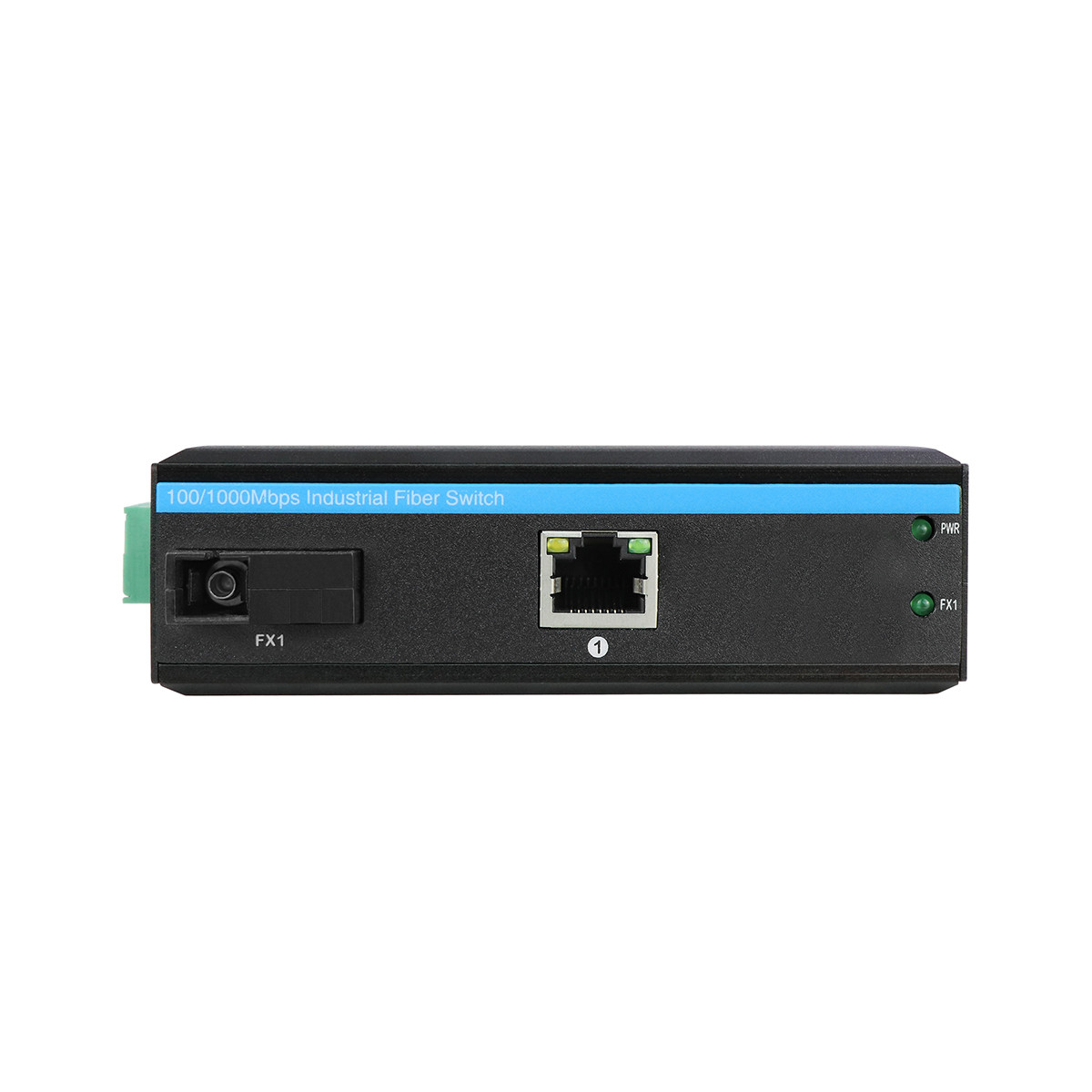

Fotos
Fragen und Antworten
1Was ist MoQ?
1 Stück pro Paar.
Für viele Modelle haben wir Bestand, es ist einfach, Proben für Ihre Prüfung zu senden.
2Kann ich einen Rabatt bekommen?
Ja, und es basiert in der Regel auf der Menge und nach Probenprüfung.
3Wie lange ist Ihre Garantie?
Für kommerzielle Modelle wiemit einer Leistung von mehr als 50 WoderSchalter für Glasfaser-PoE, ist es 1 Jahr.
Für Industrieprodukte beträgt sie drei Jahre.
Wir bieten lebenslangen technischen Support, wenn die Modelle von Olycom stammen.
