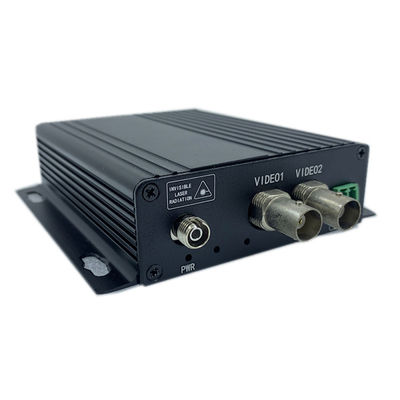

AHD CVI TVI Video RS485 Daten-Glasfasermedienkonverter
Einleitung
Olycom Video-Digital-Optikkonverter mit folgenden Merkmalen
Modellname: OM615-2V↑1D↓WT/R
Funktion: Übertragung von 2 Kanälen AHD/HDTVI/HDCVI Videosignalen und 1 Kanal RS485 Daten über Glasfaser für lange Distanzen
Video: 720P, 960P, 1080P adaptiv, max. 2MP
Optionen: Kontakt-Schließer, Audio, Telefon und Ethernet Signale
Hauptmerkmale
- Ohne Verzögerung und Kompression
- Geringer optischer Link-Verlust – max. 30dB
- Mit hoher Zuverlässigkeit
- Bi-direktionale Übertragung auf 1 Glasfaser mit WDM
-
Mini robustes Metallgehäuse
-
Verfügbar als Standalone und 3U Rack
Technische Parameter
| Video |
| Kanalanzahl |
2 Kanäle, von Kamera zu Kontrollzentrum |
| Video Ein-/Ausgangsamplitude |
typisch 1Vpp (Spitze-zu-Spitze), Spitze 1,2Vpp |
| Video Eingangsimpedanz |
BNC 75Ω (unsymmetrisch) |
| Digitale Abtastung |
64MHZ |
| Digitale Bandbreite |
512MHZ |
| Differenzielle Verstärkung und Phase |
10%-90% APL DG<1% (typisch) |
| Video Bitbreite |
8 Bit |
| S/N-Verhältnis |
>70dB |
| Schnittstelle |
BNC |
| RS485 Daten |
| Kanalanzahl |
1 Kanal, von Kontrollraum zur Kamera |
| Datenrate |
115Kbps
|
| Optisch |
| Wellenlänge |
1310nm/1550nm |
| Ausgangsleistung |
-8~3dBm |
| Glasfaser |
Singlemode: 20Km/40km, Multimode: 550m |
| Empfangsempfindlichkeit |
-30dBm |
| Schnittstelle |
FC Standard, ST/SC optional |
| Elektrisch. Umwelt. Mechanisch |
| Betriebsspannung |
DC 5V1A |
| Betriebstemperatur |
-20℃～+70℃ |
| Lagertemperatur |
-45℃～+85℃ |
| Gewicht |
0,40kg/Stück (Nettogewicht), 1,26 kg/Paar (Bruttogewicht) |
| Abmessungen Standalone |
179mm × 128,5mm × 28,5mm |
Anwendung
- Sicherheitsschutz von Autobahnen und Mautstellensysteme
- Städtisches Verkehrsüberwachungssystem
- Gebäude- und Campusüberwachungssystem
- Sporthalle (Live-Video- und Audioübertragung)
Bestelldetails
| OM615-2V↑1D↓WT/R-FC20 |
2-Kanal-Video-Sender, 1-Kanal-RS485-Datenempfänger, Singlemode, Einzelfaser, 20 km, FC-Anschluss |
| OM615-2V↑1D↓MT/R-FC5 |
2-Kanal-Video-Sender, 1-Kanal-RS485-Datenempfänger, Multimode, Einzelfaser, 0,5 km, FC-Anschluss |
Die oben aufgeführten sind die am häufigsten bestellten Artikel. Bitte kontaktieren Sie uns für andere Konfigurationen.
FAQ
1 F: Was ist Ihre Lieferzeit?
A: Normalerweise dauert die Produktion 2-4 Werktage, danach werden die Waren versendet.
2 F: Wie versenden Sie meine Waren?
A: Wir versenden die Waren per DHL, UPS oder FEDEX. Bitte überprüfen Sie die Lieferdetails anhand der Sendungsnummer.
3 F: Bitte sagen Sie mir etwas über Ihre MOQ
A: Unser MOQ beträgt 1 Stück/Paar basierend auf USD- oder EUR-Bedingungen.
4 F: Etwas über die Preisgestaltung.
A: Hochwertige Komponenten für unsere Produkte. Niedrige Preise für große und wiederkehrende Bestellungen.
5. F: Was sind Ihre Zahlungsbedingungen?
A: In den meisten Fällen führen wir eine T/T-Banküberweisung durch, und der Gesamtbetrag muss vor dem Versand bezahlt werden.
Für Musterbestellungen akzeptieren wir PayPal-Zahlungen für eine kürzere Bearbeitungszeit.
Manchmal sind Alipay- oder WeChat-Zahlungen in Ordnung, es hängt von den Fällen ab.
6. Wie viele Videokanäle unterstützt dieser Konverter und welche HD-Analogformate sind kompatibel?
Der OM615-2V↑1D↓WT/R unterstützt die gleichzeitige Übertragung von 2 Videokanälen von der Kamera zum Kontrollzentrum über eine einzige Glasfaserleitung mittels WDM (Wavelength Division Multiplexing)-Technologie.
Er ist vollständig adaptiv an AHD-, HDTVI- und HDCVI-Videoformate mit Auflösungen von 720P, 960P und 1080P bis zu 2MP, was bedeutet, dass keine manuelle Formatauswahl erforderlich ist, wenn Kameras verschiedener Hersteller angeschlossen werden. Der Konverter erkennt automatisch das eingehende Signalformat und überträgt es ohne Kompression oder Verzögerung, wodurch die volle Bildqualität über die Glasfaserverbindung erhalten bleibt.
Dies macht ihn zu einer idealen Lösung für Umgebungen mit gemischten Kameras, in denen mehrere HD-Analogformate über dieselbe Überwachungsarchitektur eingesetzt werden.
7. Kann ich PTZ-Kameras über diesen Konverter steuern und wie funktioniert der RS485-Datenkanal?
Ja. Der OM615-1S3GWT/R verfügt über 1 Kanal zur RS485-Datenübertragung, der in die entgegengesetzte Richtung zum Videosignal verläuft, vom Kontrollraum zurück zum Kameraende.
Dieses bidirektionale Design ermöglicht die Übertragung von PTZ-Kamerasteuerbefehlen über dieselbe einzelne Glasfaserleitung, die das Videosignal überträgt, wodurch ein separates Datenkabel zwischen dem Kontrollzentrum und den Kamerastandorten entfällt. Der RS485-Kanal unterstützt Datenraten von bis zu 115Kbps, was für alle Standard-PTZ-Steuerungsprotokolle, einschließlich Pelco-D, Pelco-P und den meisten herstellerspezifischen Protokollen, ausreichend ist.
Sowohl die Video- als auch die RS485-Daten werden gleichzeitig über eine Glasfaser mit Wellenlängen von 1310nm und 1550nm mittels WDM übertragen, was die Installation erheblich vereinfacht und kostengünstiger macht.
8. Was ist die maximale Übertragungsdistanz und unterstützt er sowohl Singlemode- als auch Multimode-Glasfaser?
Dieser Konverter unterstützt flexible Glasfaserkonfigurationen, um verschiedenen Projektgrößen und bestehenden Glasfaserinfrastrukturen gerecht zu werden. Für Singlemode-Glasfaserinstallationen unterstützt er Übertragungsdistanzen von bis zu 20 km oder 40 km, je nach bestellter Modellvariante. Für Multimode-Glasfaserkonfigurationen unterstützt er Distanzen von bis zu 550 Metern.
Der optische Link unterstützt eine maximale Verlustleistung von 30 dB, was eine großzügige Reserve für reale Glasfaserverluste durch Steckverbinder, Spleiße und Kabelstrecken bietet. Die Standard-Schnittstelle ist FC, mit optionalen SC- und ST-Steckverbindern auf Anfrage.
Bei der Bestellung geben Sie bitte die gewünschte Distanz und den Glasfasertyp an, damit wir die richtige Modellvariante bestätigen können, da Singlemode- und Multimode-Versionen separat bestellt werden.
9. Was sind die typischen Anwendungen für diesen Video-Glasfaser-Konverter?
Der OM615-2V↑1D↓WT/R wurde speziell für professionelle Überwachungs- und Monitoringprojekte entwickelt, bei denen HD-Analogvideos zuverlässig über lange Distanzen ohne Signalverschlechterung übertragen werden müssen.
Typische Einsatzumgebungen sind Sicherheitssysteme und Mautstellensysteme an Autobahnen, städtische Verkehrsüberwachungsnetze, Gebäude- und Campusüberwachungsinstallationen sowie Live-Videoübertragungen in Sporthallen und großen Veranstaltungsorten. Er eignet sich auch gut für Projekte im öffentlichen Sektor, bei Verkehrsbehörden und für die öffentliche Sicherheit, wo ein kontinuierlicher 24/7-Betrieb und Signalintegrität kritische Anforderungen sind.
Der Konverter ist sowohl in Standalone- als auch in 3U-Rack-Montagekonfigurationen erhältlich, wodurch er sich sowohl für kleine Einzelstandortinstallationen als auch für große zentralisierte Überwachungszentren mit mehreren Glasfaserverbindungen anpassen lässt.
