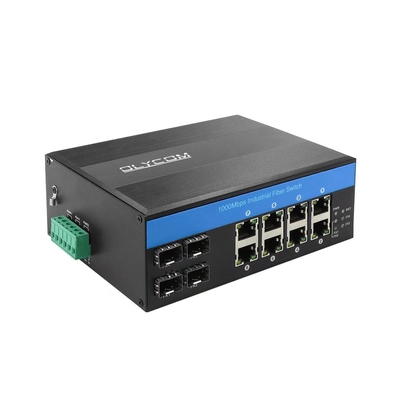

Gigabit-Netzwerk-Schalter CCTV PoE-Schalter 8 Port
Einführung in den Gigabit-PoE-Switch
IM-FP488GE ist der 10/100/1000 Mbps industrielle POE-Faser-Switch mit folgenden Eigenschaften
- die IEEE802.3af/at entsprechen
- Leistung für POE-IP-Kameras über das Ethernet-Kabel
- einfacher Bau
- Leistungsreichweite bis zu 100 m
- Einrichtung der DIN-Schiene
- die Umweltzertifizierung für gefährliche Stoffe durchlaufen
- die FCC- und CE-Norm erfüllen
- Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
- IEEE 802.3af-Leistung auf 1 ~ 8RJ45-Anschlüsse
- 8x 10/100/1000Mbps Auto-sensing RJ45-Ports
- 4x 1000Mbps SFP-Faseranschlüsse
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Maximale Leistung von 15,4 W unter der AF-Standard, 30 W unter der Standardleistung für jeden PoE-Port
- Ermittlung der PoE-Modelle elektrischer Geräte.
- Ein Speicher-und-Verschiebungsmechanismus
Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Spezifikation eines industriellen Glasfaser-Schalters
| Produktbezeichnung |
10/100/1000Mbps Industrieller PoE-Faser-Schalter ((4F+8TP) |
| Modell Nr. |
IM-FP488GE |
| Hafen |
4x1000M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
1x6-PIN-Leistungsterminalblock
|
| Protokoll |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 24 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 17,856 Mmps
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2, FX3, FX4
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
On:PoE arbeitet
Ausgeschaltet:PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet:Ausgeschaltet oder Betriebsgeschwindigkeit 10/100Mbps
|
| Stromversorgung |
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 bis 8)
Gesamtbudget: 240 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
| PoE-Verkabelung |
1/2 (V+), 3/6 (V-) |
| Umwelt |

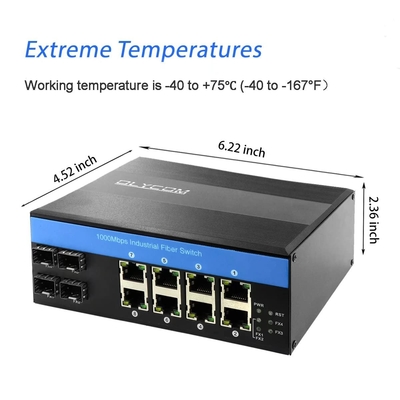

Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 114*93*35 mm

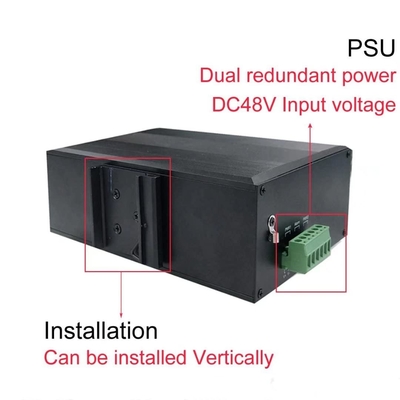

Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
Verpackungsdetails
1Ein Produkt, eine Bedienungsanleitung und eine Garantie-Karte befinden sich in einer Schachtel.
2. 20 Stück sind in einem Karton (67*33*47cm)
