Glasfaser-Medienkonverter-Chassis
Produkteinführung
- Das OLYCOM 19'' 2U Medienkonverter-Rack OM1916 ist für die Konzentration von Medienkonverter-Modulen konzipiert.
- Das Plug-and-Play-Design bietet maximale Installationsfreundlichkeit.
- Es kann 16 Module aufnehmen und unterstützt die gemischte Installation von 100-Mbit/s- und 1000-Mbit/s-Modulen.
Merkmale

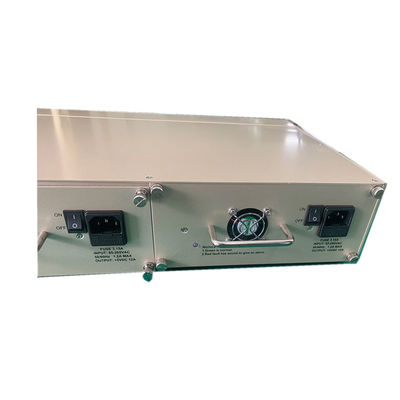

- Doppelte Stromversorgung, erhältlich in AC 220V oder DC 48V
- Gemischte Installation von 100M- und 1000M-Modulen
- Maximale Bequemlichkeit für die zentrale Steuerung
- Einfache Installation in Schränken mit 19”2U-Größe
- Unterstützt die Erkennung von CPE-Stromausfällen aus der Ferne
- D/D-Funktion für unterstützte SFP-Glasfaser-Transceiver
Technische Parameter
| Steckplätze |
16 Steckplätze |
|
Kompatibilität (mit Karten)
|
OM220-Serie Megabit/Fast-Ethernet-Medienkonverterkarten |
| OM320-Serie Gigabit-Ethernet-Medienkonverterkarten |
| OM520-Serie WDM-Medienkonverterkarten |
| OMX30-Serie SFP-Medienkonverterkarten |
| Unterstützt gemischte Installation |
|
10/100BASET
/10/100/1000BASE-T (Karten)
|
STP- oder UTP-Kategorie 5/5e/6-Kabel (max. 100 m) |
|
100BASE-FX
/1000 BASE-FX (Karten)
|
50/125 µm, 62,5/125 µm Multimode-Glasfaserkabel (550 m)
9-125 µm Singlemode-Glasfaserkabel (20/40/60/80/100 km)
|
|
Konvertierungsmodus
Verzögerungszeit (Karten)
|
Store-and-Forward <10 µs
Straight-Through <0,9 µs
|
| Flusskontrolle (Karten) |
Vollduplex-Flusskontrolle, Halbduplex-Gegendruck |
| MTBF (beide) |
50.000 Stunden |
| RJ-45-Port |
Auto-MDI/MDIX (Karten) |
| Glasfaseranschluss |
SC-Standard, SF/TC optional (Karten) |
| Wellenlänge |
1310 nm/1550 nm (Karten) |
| Abmessungen |
1 Steckplatz des OM1916-Racks (Karten)
485 mm (L) x 320 mm (B) x 90 mm (H) (Rack)
|
| Gewicht |
G.W.: 0,112 kg (Karten), G.W.: 6,400 kg (Rack) |
| Stromverbrauch |
<2,5 W (Karte und Rack) |
| BER |
<1> |
| Betriebstemperatur |
-10 °C bis +75 °C (Rack) |
| Lagertemperatur |
-45 °C bis +85 °C |
| Luftfeuchtigkeit |
5 % ~ 90 % nicht kondensierend (beide) |
| MAC-Adressentabelle |
1K (Karten) |
| Pufferspeichergröße |
1M (Karten) |
| Artikelnummer-Code |
| OM1916 |
19 |
16 |
| |
19” 2U |
16 Steckplätze |
| 220V |
Doppelte interne 220V-Stromversorgung |
| 48V |
Doppelte interne 48V-Stromversorgung |
| 220V/48V |
Intern 1 x 220V-Stromversorgung + 1 x 48V-Stromversorgung |
| FE |
10/100 Mbit/s automatische Erkennung |
| GE |
10/100/1000 Mbit/s automatische Erkennung |
| OM220 |
Megabit/Fast-Ethernet-Medienkonverterkarten |
| OM320 |
Gigabit-Ethernet-Medienkonverterkarten |
| OM520 |
WDM-Medienkonverterkarten |
| OMX30 |
SFP-Medienkonverterkarten |
| M,S |
M-Multimode, S-Singlemode |
| S,U |
WDM-Serie, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Glasfaseranschluss-Typ |
| 2, 20, 40... |
Ziffern neben dem Glasfasermodus – Arbeitsentfernung |
Über OLYCOM
1. Unternehmensprofil
Gegründet im Jahr 2003, ist OLYCOM ein technologieorientierter Anbieter von Glasfaser- und Netzwerklösungen, der sich auf die Bereitstellung stabiler, skalierbarer Konnektivität für globale Kunden in den Bereichen Industrie, Telekommunikation und Unternehmen konzentriert.
2. Kernangebote
Zu den Produkten gehören industrielle Ethernet-Switches, DWDM-Systeme, PoE-Switches, Medienkonverter und optische Module, die Hochgeschwindigkeitsübertragung, Fernkommunikation und flexible Netzwerkerweiterung unterstützen.
3. Anwendungsszenarien
Die Lösungen werden häufig in den Bereichen Transport, Energie, Fertigung, Rechenzentren, Sicherheitssysteme und Smart-City-Projekte eingesetzt, bei denen Zuverlässigkeit und Leistung entscheidend sind.
4. Globale Präsenz
OLYCOM bedient Kunden in über 120 Ländern und arbeitet mit Systemintegratoren, Distributoren und Betreibern zusammen, um sich an unterschiedliche technische und marktbezogene Anforderungen anzupassen.
5. Stärken
Entwicklungsgetrieben durch Ingenieurwesen, strenge Qualitätskontrolle (ISO9001, CE, FCC, RoHS), flexible OEM/ODM-Dienstleistungen und eine starke Balance zwischen Leistung und Kosten.
6. Vision & Wert
OLYCOM hat sich der Ermöglichung effizienter, zuverlässiger Konnektivität verschrieben und strebt danach, ein vertrauenswürdiger globaler Partner für optische Kommunikation und Netzwerkinfrastruktur zu sein.
FAQ
1. Wie viele Medienkonverter-Module kann dieses Chassis aufnehmen und welche Typen sind kompatibel?
Das OM1916-Chassis bietet 16 Steckplätze in einem kompakten 19-Zoll-2U-Rack-Mount-Formfaktor und ermöglicht die Unterbringung und Verwaltung von bis zu 16 Medienkonverter-Modulen in einer einzigen Einheit in Ihrem Ausrüstungsschrank.
Es unterstützt die gemischte Installation von 100-Mbit/s- und 1000-Mbit/s-Modulen gleichzeitig im selben Chassis, einschließlich der Fast-Ethernet-Karten der OM220-Serie, der Gigabit-Ethernet-Karten der OM320-Serie, der WDM-Karten der OM520-Serie und der SFP-Medienkonverterkarten der OMX30-Serie. Diese Flexibilität ermöglicht es Ihnen, Konverter unterschiedlicher Geschwindigkeiten und Glasfasertypen an einem zentral verwalteten Ort zu konsolidieren, ohne separate Chassis für jeden Modultyp zu benötigen.
Das Plug-and-Play-Karten-Design bedeutet, dass Module schnell und einfach ohne Werkzeug eingesetzt oder entfernt werden können, was die Installationszeit minimiert und zukünftige Erweiterungen oder Austausch vereinfacht.
2. Welche Stromversorgungsoptionen unterstützt das OM1916-Chassis und gibt es Redundanz?
Das OM1916 ist mit doppelten Stromversorgungseingängen ausgestattet und unterstützt sowohl AC 220V als auch DC 48V Stromquellen. Dieses Dual-Input-Design bietet Stromredundanz, sodass das Chassis bei Ausfall oder Unterbrechung einer Stromquelle automatisch von der sekundären Versorgung weiterläuft, ohne die installierten Konvertermodule zu beeinträchtigen.
Die DC 48V-Kompatibilität macht dieses Chassis auch direkt für den Einsatz in Telekommunikationsräumen und Carrier-Grade-Einrichtungen geeignet, wo die 48V DC-Stromverteilung die Standardinfrastruktur darstellt, wodurch zusätzliche AC-zu-DC-Umwandlungsgeräte überflüssig werden.
Mit einer MTBF von 50.000 Stunden und einem Gesamtstromverbrauch von weniger als 2,5 W pro Karte und Rack kombiniert, ist das OM1916 für den zuverlässigen Dauerbetrieb rund um die Uhr in geschäftskritischen Netzwerkkontexten ausgelegt.
3. Unterstützt dieses Chassis die Fernüberwachung von angeschlossenen Modulen und dem CPE-Stromstatus?
Ja. Das OM1916 unterstützt die Erkennung von CPE-Stromausfällen aus der Ferne, sodass Netzwerkadministratoren den Stromstatus der angeschlossenen Kundenstandortgeräte von einem zentralen Standort aus überwachen können, ohne jede entfernte Stelle physisch inspizieren zu müssen.
Diese Funktion ist besonders wertvoll in WAN-Umgebungen von Dienstanbietern und Unternehmen, in denen Medienkonverter an geografisch verteilten Standorten wie Zweigstellen, entfernten Gebäuden oder Straßenschränken eingesetzt werden. Die frühzeitige Erkennung eines entfernten Stromausfalls ermöglicht es den Betriebsteams, proaktiv zu reagieren, bevor Endbenutzer betroffen sind.
Das Chassis unterstützt auch die D/D-Funktion (Dying Gasp) für kompatible SFP-Glasfaser-Transceiver und bietet so eine zusätzliche Ebene der Benachrichtigung über Leitungsfehler, die die Transparenz des Zustands der gesamten Glasfasernetzinfrastruktur weiter verbessert.
4. Welche Glasfasertypen und Übertragungsdistanzen werden über die kompatiblen Modulkarten unterstützt?
Das OM1916-Chassis unterstützt eine umfassende Palette von Glasfasertypen und Distanzen über seine kompatiblen Modulkarten, wodurch es an nahezu jede bestehende Glasfaserinfrastruktur angepasst werden kann.
Für Multimode-Glasfaser unterstützt es Kabel mit 50/125 µm und 62,5/125 µm über Distanzen von bis zu 550 Metern, geeignet für Verbindungen innerhalb von Gebäuden und Campus-Backbones. Für Singlemode-Glasfaser unterstützt es Kabel mit 9/125 µm über Distanzen von 20 km, 40 km, 60 km, 80 km und bis zu 100 km, je nach gewählter Modulkarte, was alles von Metro-Netzwerkverbindungen bis hin zu Langstreckenverbindungen über große geografische Gebiete abdeckt.
Sowohl 1310 nm als auch 1550 nm Wellenlängen werden über das Kartensortiment unterstützt, wobei SC der Standard-Glasfaseranschluss ist und ST und FC als optionale Alternativen erhältlich sind. Das Chassis unterstützt auch WDM-Modulkarten über die OM520-Serie, was die Wellenlängen-Multiplexing für eine erhöhte Glasfaserkapazität ermöglicht, wo dies erforderlich ist.
