Gigabit-Single-Core-WDM-Fibermediakonverter
Hauptmerkmale des WDM-Medienkonverters
- Wellenlängendivision Multiplexing (WDM), Tx und Rx auf 1 Faser
- Übertragung von Daten über die Netzwerkverbindung
- Übertragung von Datenpaketen im Superformat von 1600 Bytes
- Voll-Duplex-Durchflussregelung, Halb-Duplex-Rückdruck
- LEDs in voller Position zur Anzeige der Leistung und des Netzstatus
- Erhältlich für 14 Schlitze Glasfaser-Medien-Konverter-Rack
- mit einer Übertragung von 1 Faser mit Wellenlängendivision Multiplexing (WDM)
- Verwenden Sie Glasfaser, um die physikalische Entfernungsbreite einer typischen Ethernet-Verbindung auf 20-100 km zu erweitern
- Anwendbar in Schulen, Cyberbars, Büros und Telekommunikationsnetzen
Technische Parameter des Glasfaserwandlers
| Standards |
Einheit für die Bereitstellung von elektronischen Datenverarbeitungsgeräten
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (Flusssteuerung)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spannbaum
|
| 10/100/1000BASE-T |
STP- oder UTP-Kabel der Kategorie 5/5e/6 (max. 100 m) |
| 1000BASE-FX |
9/125um Ein-Modus-Faserkabel (20/40/60/80/100/120km) |
|
Umwandlungsmodus
Verzögerungszeit
|
Speicher-und-Weitergabe<10us, Durchlauf<0,9us |
| Durchflusssteuerung |
Voll-Duplex-Durchflussregelung, Halb-Duplex-Rückdruck |
| RJ-45-Anschluss |
Auto-MDI/MDIX |
| Glasfaserverbindung |
SC-Standard, ST/FC auf Wunsch |
| Wellenlänge |
1310/1550 nm |
| Abmessungen |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Gewicht |
Nettogewicht: 0,16 kg; Bruttogewicht: 0,42 kg |
| Eingangsspannung |
Gleichstrom 5V1A mit externem Netzteil |
| Stromverbrauch |
< 2,5 W |
| MTBF |
50,000 Stunden |
| Berücksichtigung |
< 1/1000000000 |
| MAC-Adresstabelle |
1K |
| Buffergröße |
128K. |
| Betriebstemperatur |
0°C bis 50°C |
| Speichertemperatur |
-40°C bis 70°C |
| Lagereinheit |
5% bis 90% nicht abnehmend |
Anwendung des nicht verwalteten Medienkonverters
Bestelldetails für Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 20km, externe Stromversorgung |
| TA511/2-GE/SC-40 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 40km, externe Pweoder Lieferung |
| TA511/2-GE/SC-60 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 60km, externe Stromversorgung |
| TA511/2-GE/SC-80 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 80km, externe Stromversorgung |
| TA511/2-GE/SC-100 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 100km, externe Stromversorgung |
| TA511/2-GE/SC-120 |
10/100/1000M, Standalone, Einzelfaser, Einzelmodus, SC, 120km, externe Stromversorgung |
Fehlerbehebung
1. F: Schwerwiegende Verlust von Netzwerkpaketen?
A: (1) Die Diskrepanz des Duplex-Modus zwischen den MC und andere angeschlossene Geräte wie Schalter, Router
(2) Bitte prüfen Sie, ob es Probleme mit RJ45-Kabel und RJ45-Stecker
(3) Bitte prüfen Sie, ob Sie das richtige Pflasterkabel verwenden. und die richtige Verbindung herstellen
(4) Bitte überprüfen Sie, ob der Verlust der Faserverbindung über die Empfängerempfindlichkeit
2. F: Es kann nicht kommunizieren, nachdem MC angeschlossen ist?
A: (1) Die Faserverbindungen sind entgegengesetzt, tauschen alle die TX- und RX-Faser
(2) Der RJ45-Anschluss ist nicht richtig mit anderen Ausrüstung (beachten Sie bitte die Querlinie und
Direktverbindung
Der Glasfaseranschluss kann auch das Problem der Mismatch haben, denn Beispiel: wenn der Medienwandler mit LFP-Funktion ausgestattet ist,
wenn Sie das Faser-Patch-Kabel mit dem APC-Kern anschließen der Medienwandler, der der Transceiver mit PC ist Kern, der Medienkonverter wird nicht kommunizieren
Aber wenn der Medienkonverter ohne LFP-Funktion ist, gibt es Wird keine Wirkung haben
3F: Welche Prüfmethoden könnten angewendet werden, wenn die Hat der Medienkonverter ein Problem?
(1) Lokaler Standortversuch
Verbinden Sie die beiden MCs mit zwei PCs und machen Sie den Ping-Test.
Wenn Ping kein Problem ist, das heißt, Medienkonverter
Haben Sie kein Problem; wenn es Ping Problem und kann machen Sicher, der Medienkonverter hat ein Problem.
(2) Ferntest vor Ort
Verbinden Sie die beiden Medienkonverter mit zwei PC und tun Wenn Ping nicht in Ordnung ist, dann müssen Sie überprüfen ob die Faserverbindung normal ist und die Übertragung und empfangende Leistung von PC sind im richtigen Bereich.
Wenn es kein Problem mit Ping-Test, die die Die Glasfaserverbindung ist in Ordnung, Sie können beurteilen, dass es einige Probleme gibt. mit dem Schalter

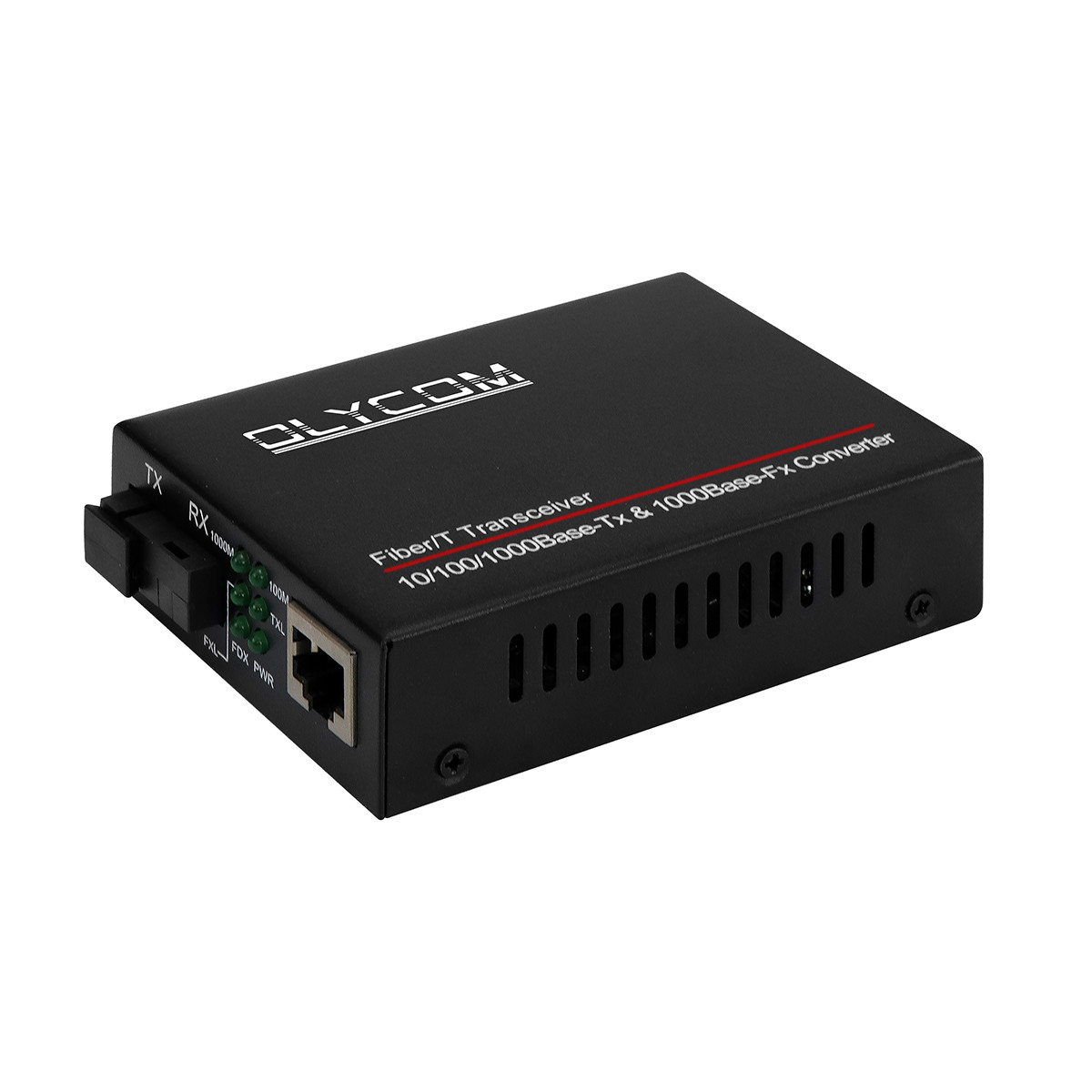

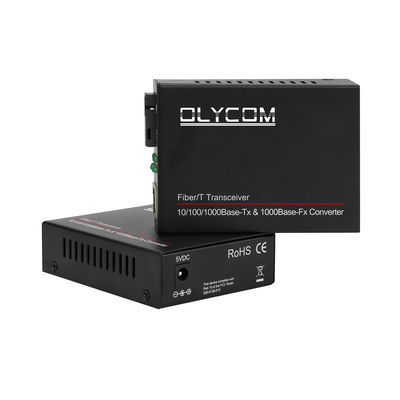

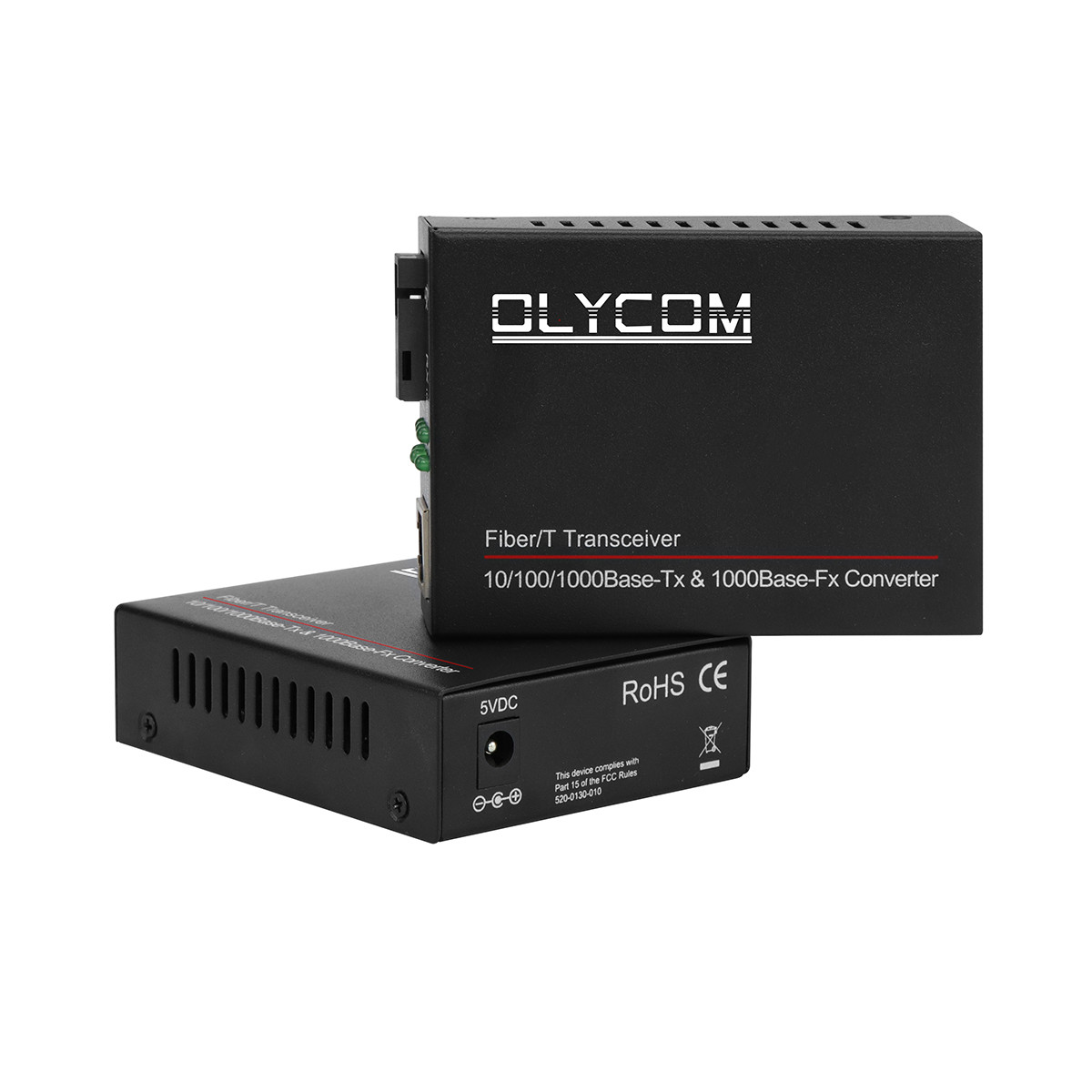

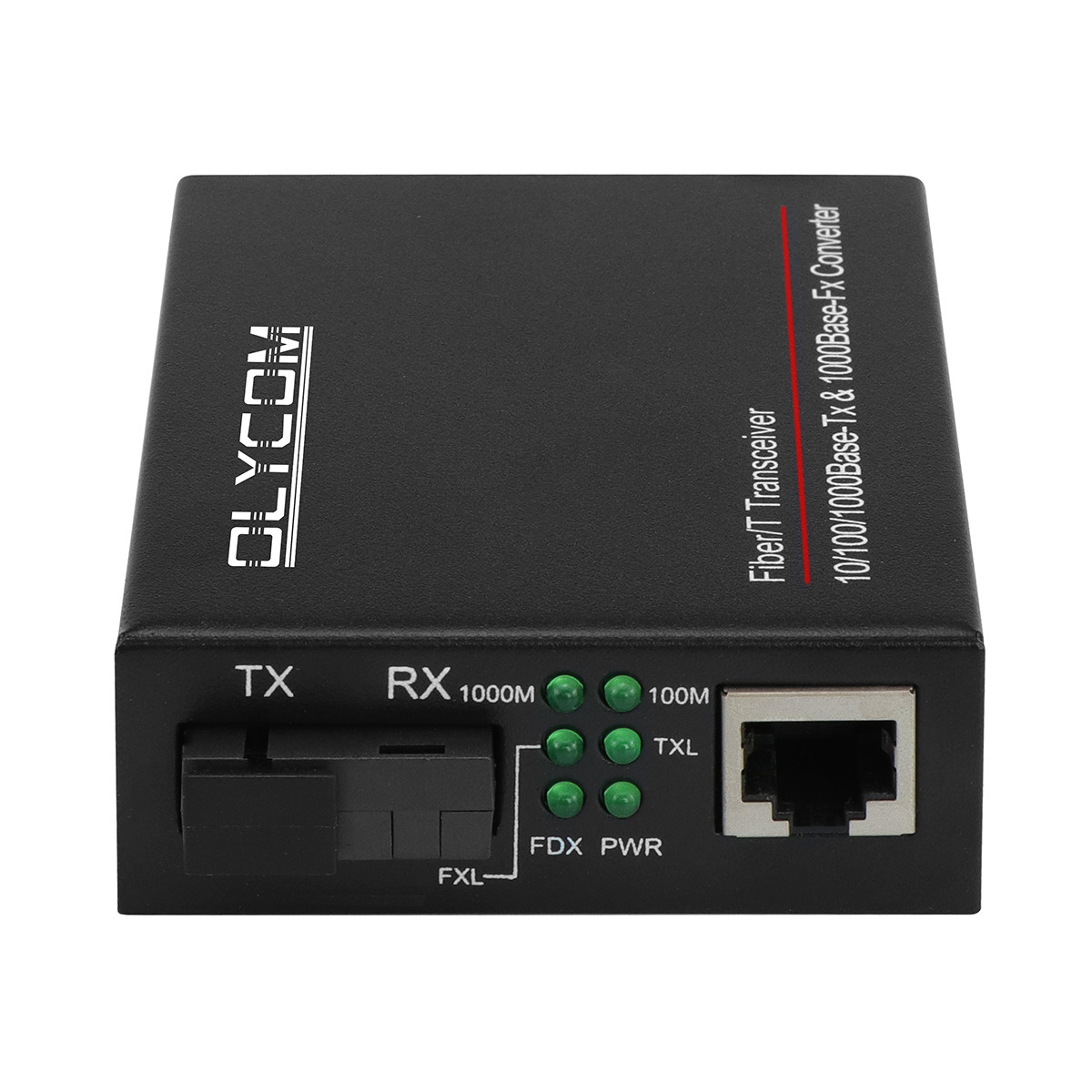

Produktfotos
