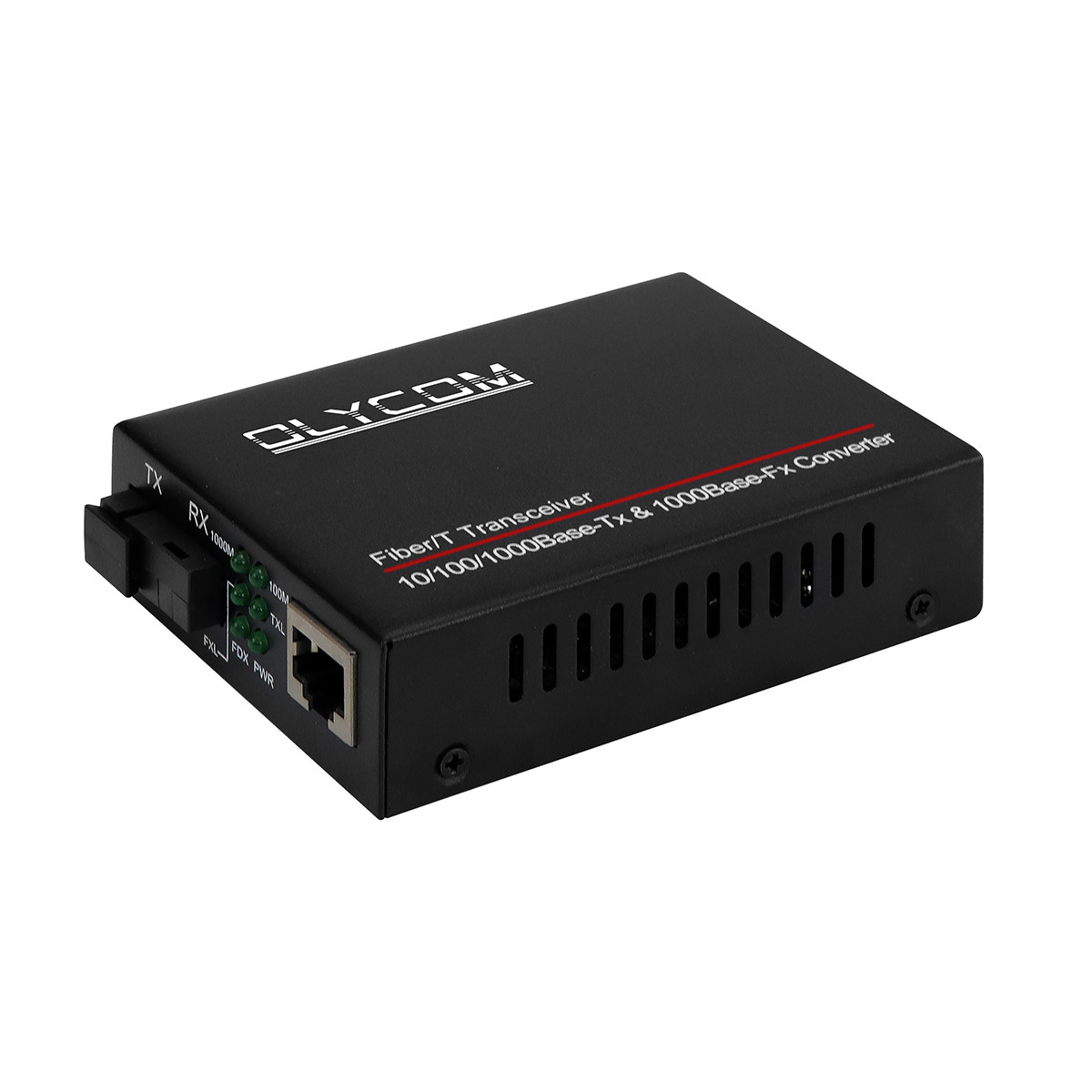

Gigabit Single Core WDM Glasfaser-Medienkonverter
Hauptmerkmale des WDM-Medienkonverters
- Wellenlängen-Multiplexing (WDM), Senden und Empfangen über 1 Glasfaser
- 1000BASE-FX Glasfaser zu 10/100/1000BASE-T Kupfer-Ethernet-Konvertierung
- Übertragung von Super-Datenpaketen mit 1600 Byte
- Vollduplex-Flusskontrolle, Halbduplex-Gegendruck

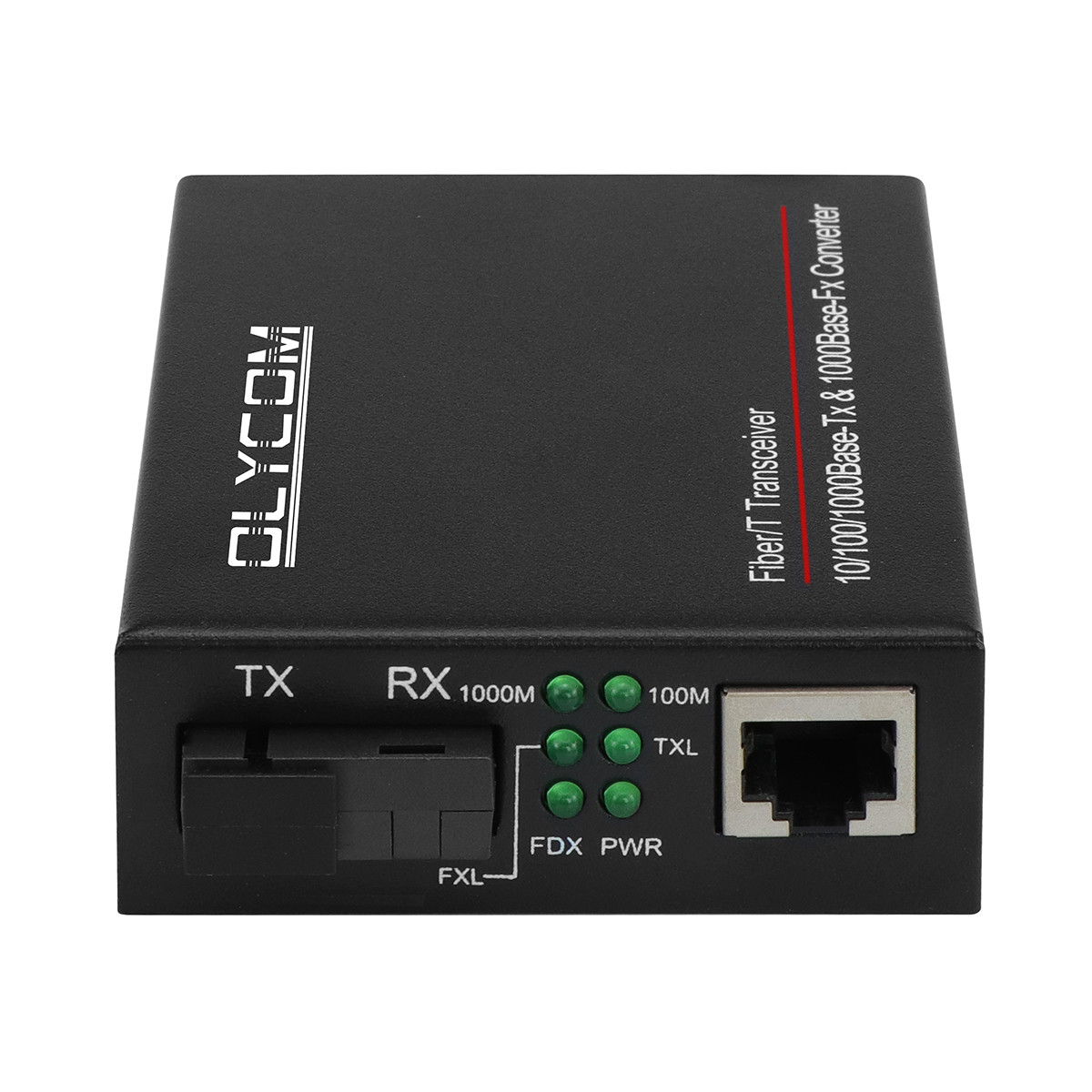

- Vollständig positionierte LEDs zur Anzeige von Strom- und Netzwerkstatus
- Verfügbar für 16-Slot-Glasfaser-Medienkonverter-Rack
- Mit 1-Glasfaser-Übertragung durch Wellenlängen-Multiplexing (WDM)-Technologie
- Nutzt Glasfaser, um die physische Distanz eines typischen Ethernet-Links auf 20 km - 100 km zu erweitern
- Angewendet in Schulen, Cyber-Cafés, Büros und Telekommunikationsnetzen
Technische Parameter des Glasfaser-Konverters
| Standard |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (Flusskontrolle)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
STP oder UTP Kategorie 5/5e/6 Kabel (max. 100 m) |
| 1000BASE-FX |
9/125um Singlemode-Glasfaserkabel (20/40/60/80/100/120 km) |
|
Konvertierungsmodus
Verzögerungszeit
|
Speichern und Weiterleiten<10us, Direktverbindung<0,9us |
| Flusskontrolle |
Vollduplex-Flusskontrolle, Halbduplex-Gegendruck |
| RJ-45 Port |
Auto-MDI/MDIX |
| Glasfaseranschluss |
SC-Standard, ST/FC optional |
| Wellenlänge |
1310/1550nm |
| Abmessungen |
70 mm (B) x 93 mm (T) x 25 mm (H) |
| Gewicht |
Nettogewicht: 0,16 kg; Bruttogewicht: 0,42 kg |
| Eingangsspannung |

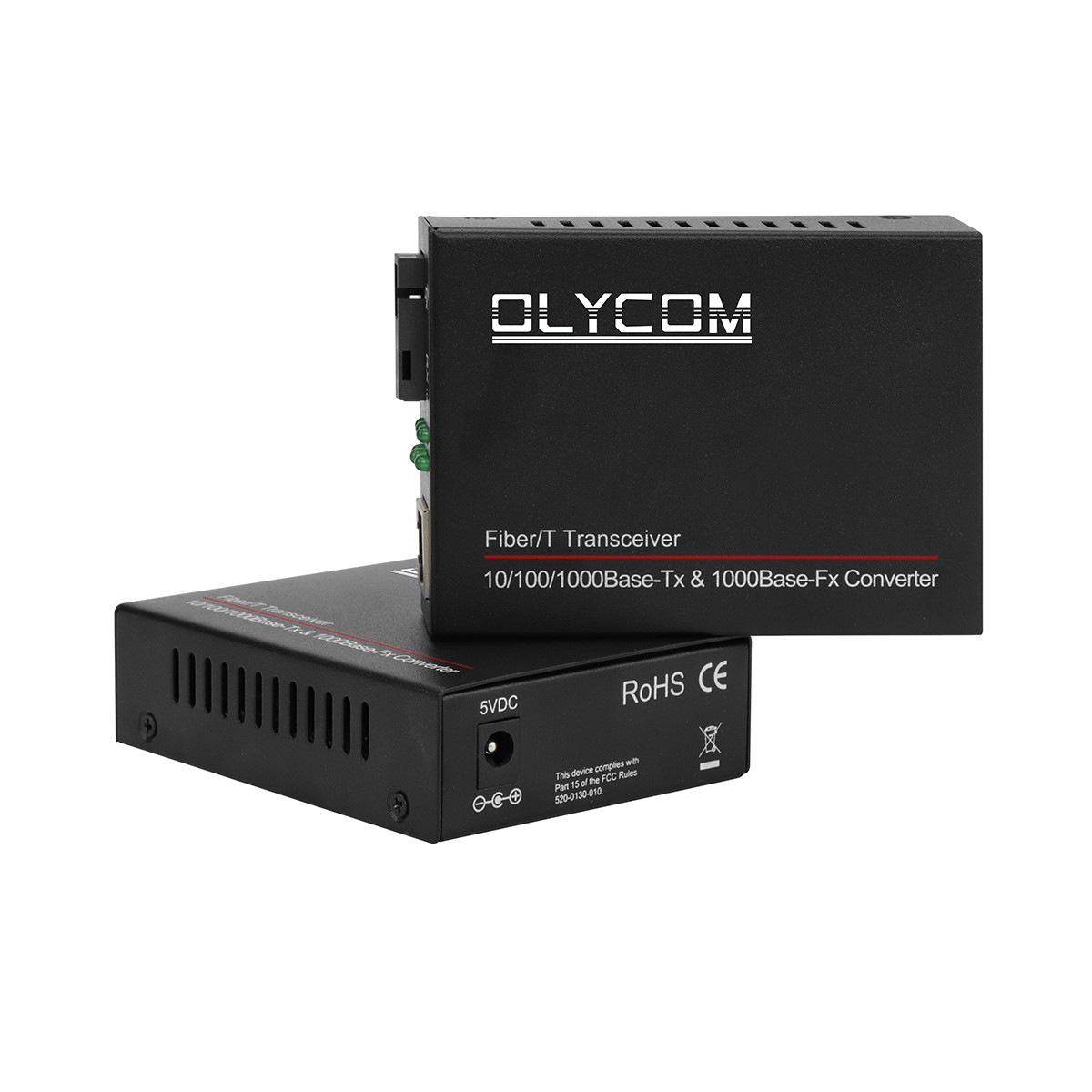

DC 5V1A mit externem Netzteil |
| Stromverbrauch |
<2,5W |
| MTBF |
50.000 Stunden |
| BER |
<1> |
| MAC-Adressentabelle |
1K |
| Puffergröße |
128K |
| Betriebstemperatur |
0°C ~ 50°C |
| Lagertemperatur |
-40°C ~ 70°C |
| Luftfeuchtigkeit bei Lagerung |
5%~90% nicht kondensierend |
Bestelldetails des kommerziellen Medienkonverters
| TA511/2-GE/SC-20 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 20 km, externes Netzteil |
| TA511/2-GE/SC-40 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 40 km, externes Netzteiloder Versorgung |
| TA511/2-GE/SC-60 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 60 km, externes Netzteil |
| TA511/2-GE/SC-80 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 80 km, externes Netzteil |
| TA511/2-GE/SC-100 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 100 km, externes Netzteil |
| TA511/2-GE/SC-120 |
10/100/1000M, Standalone, Einzelfaser, Singlemode, SC, 120 km, externes Netzteil |
Fehlerbehebung
1. F: Ernsthafter Verlust von Netzwerkpaketen?
A: (1) Die fehlerhafte Abstimmung des Duplex-Modus zwischen dem MC und anderen angeschlossenen Geräten, wie Switch, Router
(2) Bitte prüfen Sie, ob es Probleme mit dem RJ45-Kabel und dem RJ45-Stecker gibt
(3) Bitte prüfen Sie, ob Sie das richtige Patchkabel verwenden und die richtige Verbindung herstellen
(4) Bitte prüfen Sie, ob der Glasfaserverlust über die Empfindlichkeit hinausgeht
2. F: Keine Kommunikation nach Anschluss des MC?
A: (1) Die Glasfaserverbindungen sind vertauscht, tauschen Sie alle TX- und RX-Glasfasern
(2) Der RJ45-Port ist nicht korrekt mit anderen Geräten verbunden (bitte achten Sie auf Crossover- und
Direktkabel)
Der Glasfaserport kann ebenfalls ein Abstimmungsproblem haben, z. B.: wenn der Medienkonverter über LFP-Funktion verfügt, wenn Sie ein Glasfaser-Patchkabel mit APC-Kern an
den Medienkonverter anschließen, dessen Transceiver einen PC-Kern hat, kommuniziert der Medienkonverter nicht Aber wenn der Medienkonverter keine LFP-Funktion hat, gibt es keine Auswirkung
3. F: Welche Testmethoden können angewendet werden, wenn der Medienkonverter ein Problem hat?
(1) Lokaler Test Verbinden Sie die beiden MCs mit zwei PCs und führen Sie einen Ping-Test durch.
Wenn Ping kein Problem ist, bedeutet dies, dass die Medienkonverter
kein Problem haben; wenn es ein Ping-Problem gibt und sichergestellt werden kann, dass der Medienkonverter ein Problem hat
(2) Test am entfernten Standort
Verbinden Sie die beiden Medienkonverter mit zwei PCs und führen Sie einen Ping-Test durch. Wenn Ping nicht funktioniert, müssen Sie prüfen,
ob die Glasfaserverbindung normal ist und die Sende- und
Empfangsleistung des PCs im richtigen Bereich liegt. Wenn der Ping-Test kein Problem zeigt, was bedeutet, dass die Glasfaserverbindung in Ordnung ist, können Sie beurteilen, dass es Probleme mit dem Switch gibt Über OLYCOM
