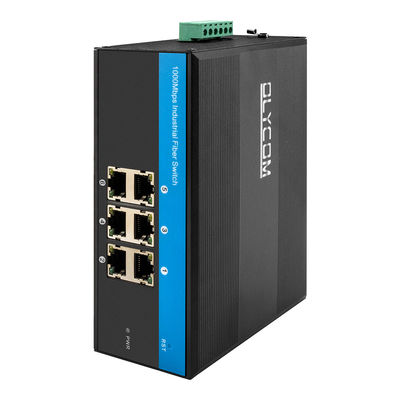

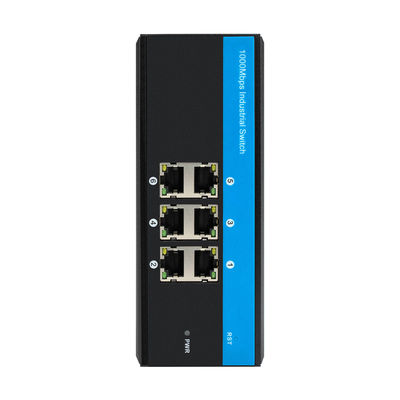

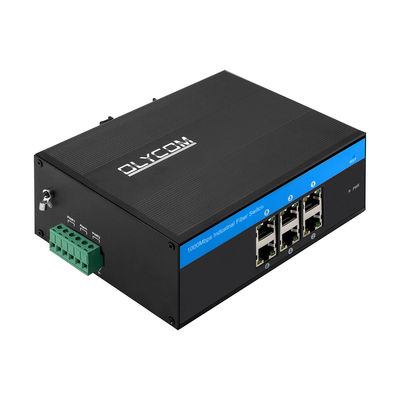

6 Port Unmanaged Industrial Ethernet Switch (Nicht verwalteter Industrial Ethernet Switch)
Einführung in den E-Mark Ethernet Switch
Der Olycom 6 Port Unmanaged Ethernet Switch ist der 10/100 Mbps industrielle Switch mit folgenden Funktionen
- 6 x 10/100Mbps RJ45-Ports mit automatischer Sensorik
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebstemperatur: -40 °C bis 75 °C
- Aufbewahrungstemperatur: -40° ∼ 85°C
- Eingangsspannung: DC 12-52V
Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Spezifikation für den Schalter für industrielle Netze
| Produktbezeichnung |
10/100Mbps Industrie-Ethernet-Switch ((6TP) |
| Modell Nr. |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| Hafen |
6*10/100M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt) |
| Protokoll |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 1,2 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 0,8928 Mmps
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Netzwerk
PWR: Leistung
Kupferorange: Geschwindigkeitsanzeiger
An: Arbeitsgeschwindigkeit ist 1000Mbps
Ausgeschaltet:Ausgeschaltet oder Betriebsgeschwindigkeit 10/100Mbps
Kupfergrün: Hinweis auf Verbindung/Tätigkeit
An: Übertragung ist normal
Blinzeln: Übertragung
Ausgeschaltet: Übertragung nicht normal
|
| Stromversorgung |
Eintrittsspannung: DC12-52V
Leistung ohne Last: 5W
Rückverbindung: Unterstützung
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
| Gewährleistung |
3 Jahre, lebenslanger technischer Support |
Anwendung des Fahrzeug-LAN-Switches
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Realtek
2Kann ich es anpassen?
Olycom: Ja, wir unterstützen OEM-Dienstleistungen wie Logo, Modellnamen, Etiketten, PVC-Masken und Produktteile (Montagekit, Stromterminalblock usw.)
3Wie lautet die Packingliste?
A: In der Verpackung befinden sich ein Gerät, Schutzschaum, eine Bedienungsanleitung und eine Garantie-Karte.
4Wie kann ich eine Probeneinheit zum Testen bekommen?
A: Wir haben viele Amazon-Shops. Bitte suchen Sie nach unserer Marke Olycom oder den Modellnamen, wenn Sie es wissen.
Sie sind auch herzlich eingeladen, mit uns über einen Standardkauf zu sprechen.
5Ist es eine Option, nur PCBs von uns zu bekommen?
A: Ja, als Quellfabrik haben wir viele PCBs auf Lager, es ist in Ordnung, Boards mit Gehäuse zu liefern.
