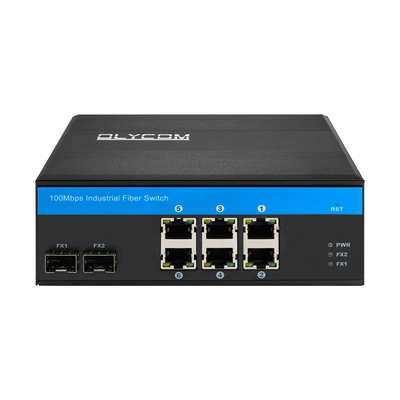

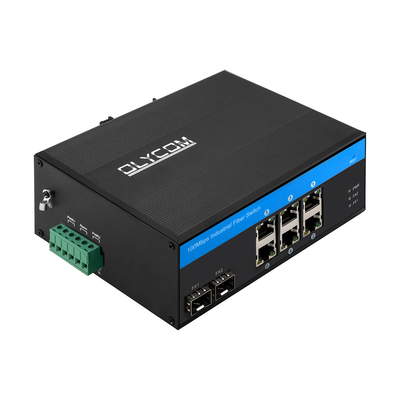

8-Port 10/100Mbps Unmanaged PoE Switch
Hauptmerkmale des 8-Port Ethernet Switches
- Versorgt aktive PoE (DC48V) für PoE IP-Kameras, WAPs usw. über Cat5- oder höherwertige Kupferkabel
- 2x100Mbps SFP-Glasfaserports
- 6x10/100Mbps Auto-Sensing RJ45, IEEE 802.3af/at Stromversorgung an Ports 1~6
- Erkennt die PoE-Modi (Non-PoE, 802.3af/at-konform) der angeschlossenen elektrischen Geräte
- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
- Unterstützt Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back-Pressure Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX konform
- DIN-Schienen- oder Wandmontage
- Stromreichweite bis zu 100 Meter
- Entspricht FCC- und CE-Standards
- Ein Store-and-Forward-Switching-Mechanismus
- Betriebsumgebungstemperatur: -40°C～75°C
Es ist eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomatisierung, Strom-SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport, Schienenverkehr, Militär und andere Industrien
Spezifikation des industriellen Glasfaser-Switches
| Produktname |
10/100Mbps Industrial PoE Fiber Switch (2F+6TP) |
| Modell-Nr. |
IM-FP266FE |
| Anschluss |
2x100M SFP Glasfaser
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX Auto-Sensing)
1x6-PIN-Stromanschlussblock
|
| Protokoll |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 1,6 Gbit/s (ohne Datenstau)
MAC: 4K
Paketpuffergröße: 1,75 Mb
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair-Kabel (≤100m)
100BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair-Kabel (≤100m)
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1, FX2
An: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Anzeige
An: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Non-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeige
An: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinkt: in Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
| Stromverbrauch |
Volle Belastung ohne PoE ≤5W |
| Stromversorgung |
PoE-Stromversorgung Eingangsspannung: 48V (max. 52V)
Einzelne PoE-Stromversorgung Ausgangsleistung: 30W (Port 1~6)
Gesamtbudget: 180W
PoE-Ausgangsspannung: 48V
Verpolungsschutz: Unterstützung
|
| PoE-Verkabelung |
1/2 (V+), 3/6 (V-) |
| Umgebung |
Arbeitstemperatur: -40°C～75°C
Lagertemperatur: -40°C～85°C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common ±6KV
|
| Zertifizierung |
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 114*93*35mm
Montagemethode: DIN-Schienen-/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Garantie |
3 Jahre, lebenslanger technischer Support |
Qualitätssicherung
- Wir verwenden absolut niemals alte und überholte Materialien.
- Immer ein Vorserienmuster vor der Massenproduktion.
- Haben Sie professionelle Ingenieure, die die Qualität überprüfen.
- Alle Produkte haben CE-, FCC-, ROHS- und andere Zertifizierungen bestanden.
- Immer Endkontrolle vor dem Versand.
Anwendung des CCTV PoE Switches
Packliste
- 1 Stück Switch
- 1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set von uns
Versandkartoninformationen
Produktgröße: 15,8*11,5*6cm
Innenkartongröße: 25,3*20,8*8cm
Produktgewicht: 0,75 kg
Verpackungsgewicht: 0,9 kg
Hauptkartongröße: 55,5*40*41cm
Verpackungsmenge: 20 Stück
Verpackungsgewicht: 20 kg
Zubehör
| Industrielles optisches Modul |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC48V1.6A |
AC220V auf DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V auf DC48V2.5A, -40℃～70℃ |
