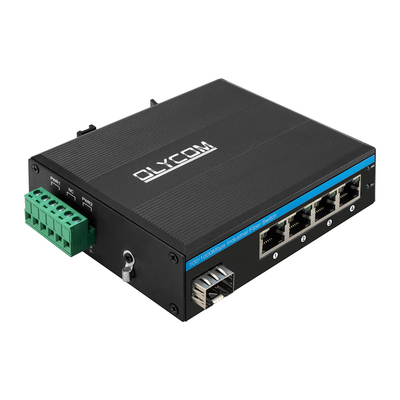

5-Port 100/1000 Mbit/s Industrial Network Switch
Hauptmerkmale des SFP-Glasfaser-Switches
- 1x100/1000 Mbit/s Auto-Sensing SFP-Glasfaser-Ports
- 4x10/100/1000 Mbit/s Auto-Sensing RJ45
- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
- Unterstützt Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back-Pressure-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX konform
- DIN-Schienen- oder Wandmontage
- Entspricht FCC- und CE-Standards
- Ein Store-and-Forward-Switching-Mechanismus
- Betriebsumgebungstemperatur: -40°C～75°C
Es ist eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomatisierung, Power-SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport, Schienenverkehr, Militär und andere Industrien
Spezifikation des Gigabit-Switch 5 Port
| Produktname |
10/100/1000 Mbit/s Industrial Fiber Switch (2F+4TP) |
| Modell-Nr. |
IM-FS140GE |
| Anschluss |
1x100/1000M SFP-Glasfaser
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2 km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)

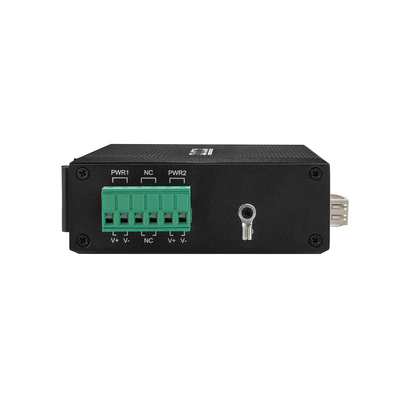

1x6-PIN-Stromanschlussklemme
|
| Protokoll |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 10 Gbit/s (kein Datenstau)
Weiterleitungsrate: 14,88 Mmps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1
Ein: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
Ein: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
Ein: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinkt: in der Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
| Stromverbrauch |
Volle Belastung ≤5W |
| Stromversorgung |
Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
| Umgebung |
Arbeitstemperatur: -40°C～75°C
Lagertemperatur: -40°C～85°C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 114*93*35mm

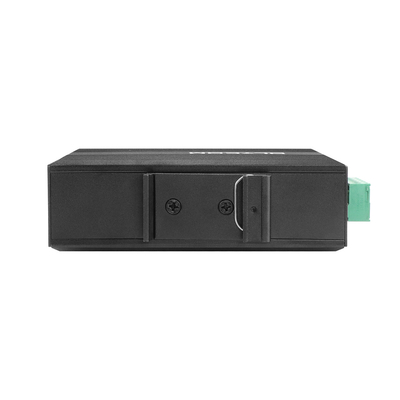

Montagemethode: DIN-Schienen-/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Garantie |
3 Jahre, lebenslanger technischer Support |
Packliste
- 1 Stück Switch
- 1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set bei uns
Versandkartoninformationen
Produktgröße: 11,4*9,3*3,5cm
Innenkartongröße: 23*16,5*5,8cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Hauptkartongröße: 67*33*47cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
Anwendung
Zubehör
| Industrielles optisches Modul |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC12V1.67A |
AC220V auf DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V auf DC24V1A, -30℃～70℃ |
FAQ
1, Auf welchem Chip basiert es?
Olycom: Realtek
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Stromanschlussklemme usw.)
3, Kann ich es mit 10/100M-Geräten verbinden?
Olycom: Ja
Glasfaseranschlüsse unterstützen 100M- oder 1G-Glasfasermodule, Plug-and-Play, keine zusätzliche Konfiguration erforderlich
Kupferanschlüsse sind 10/100/1000M auto-adaptiv
4, Wird es verwaltet?
Olycom: Nein
Es ist nur einfaches Plug-and-Play, aber wir haben ein verwaltetes Modell (IM-FS140GM)
