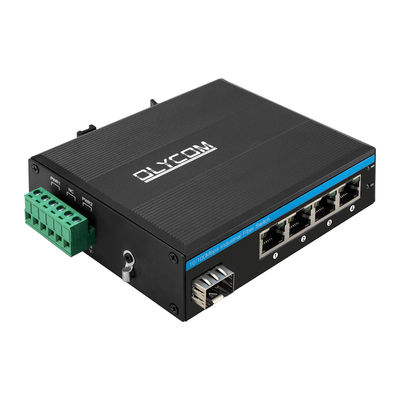

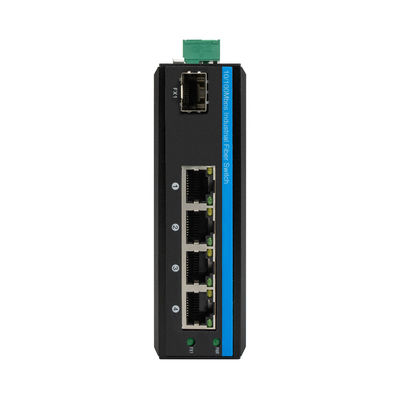

10/100Mbit/s industrieller unmanaged Netzwerk-Switch mit 5 Ports
Einführung in den industriellen Glasfaser-Switch
- 1x100Mbit/s SFP-Glasfaseranschluss, 1*9 fester optischer Anschluss verfügbar
- 4x10/100/1000Mbit/s Auto-Sensing RJ45
- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
- Unterstützt Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back-Pressure Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX konform
- DIN-Schienen- oder Wandmontage
- Entspricht FCC- und CE-Standards
- Ein Store-and-Forward-Switching-Mechanismus
- Betriebsumgebungstemperatur: -40°C～75°C
Es ist eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomatisierung, Strom-SCADA, Abwasserbehandlung, Metallurgie, intelligentes Verkehrswesen, Schienenverkehr, Militär und andere Industrien
Spezifikation des 5-Port-Glasfaser-Switches
| Produktname |
10/100Mbit/s industrieller Glasfaser-Switch (1F+4TP) |
| Modell-Nr. |
IM-FS140FE |
| Anschluss |
1x100M SFP Glasfaser
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
1x6-PIN-Stromanschlussklemme
|
| Protokoll |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 1 Gbit/s (ohne Datenstau)
MAC: 4K
Paketpuffergröße: 1,75 Mb
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1
Ein: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
Ein: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
Ein: Übertragungsgeschwindigkeit beträgt 100 Mbit/s
Blinken: in der Übertragung
Aus: Getrennt oder fehlerhaft
|
| Stromverbrauch |
Volle Belastung ≤5W |
| Stromversorgung |
Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
| Umgebung |
Betriebstemperatur: -40°C～75°C
Lagertemperatur: -40°C～85°C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
| Zertifizierung |
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Klasse B) ANSI C63.4: 2014
|
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 114*93*35mm
Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Garantie |
3 Jahre, lebenslanger technischer Support |
- 1 Stück Switch
- 1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set von uns
Informationen zum Versandkarton
Produktgröße: 11,4*9,3*3,5 cm
Innenkartongröße: 23*16,5*5,8 cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Hauptkartongröße: 67*33*47 cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
| Industrielles optisches Modul |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC48V1.6A |
AC220V auf DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V auf DC48V2.5A, -40℃～70℃ |
Kundendienst
3 Jahre Herstellergarantie (ohne vorsätzliche Beschädigung oder Missbrauch).
Bei Kompatibilitätsproblemen oder Qualitätsproblemen können die Waren zur Reparatur oder zum Austausch an uns zurückgesandt werden.
Der Käufer ist für alle Kosten der Rücksendung und des zweiten Versands verantwortlich.
Anwendung des robusten Ethernet-Switches
FAQ
Sind Sie ein Hersteller?
Ja, wir haben unsere Produktionslinie und unser F&E-Team.
Bitte besuchen Sie uns über den folgenden VR-Link, um unser Büro und unseren Produktionsbereich zu sehen.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
Wie lange ist die Vorlaufzeit, wenn ich bestelle?
Nach Erhalt der Zahlung beginnen wir mit der Produktion.
Wenn Sie einige gängige Modelle bestellen, haben wir normalerweise Vorrat. Nach einigen Tests versenden wir die Materialien.
Wenn wir keinen Vorrat haben, beträgt die Produktionszeit in der Regel 3 bis 5 Werktage für weniger als 50 Stück/Paare.
Wie versenden Sie meine Bestellung?
Wir versenden die Waren per Luftfracht (DHL, UPS oder FEDEX) oder per Seefracht (für Großbestellungen)
Es ist in Ordnung, gekaufte Artikel über das Versandkonto oder den Spediteur des Kunden zu versenden.
Es dauert 3 bis 5 Kalendertage, bis die Ware zur Zollabfertigung am lokalen Zoll ankommt.
Was ist MoQ?
1 Stück/Paar.
Für viele Modelle haben wir Vorrat, es ist einfach, Muster für Ihre Tests zu senden.
Kann ich einen Rabatt bekommen?
Ja, und er basiert normalerweise auf der Menge und nach dem Testen von Mustern.
Wie lange ist Ihre Garantiezeit?
Für kommerzielle Modelle wie Glasfaser-Ethernet-Medienkonverter oder Glasfaser-PoE-Switch beträgt sie 1 Jahr.
Für Produkte in Industriequalität sind es 3 Jahre.
Wir bieten lebenslangen technischen Support, wenn die Modelle von der Firma Olycom stammen.
