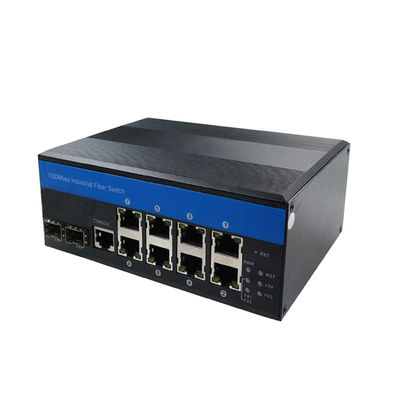

10 Port-Layer 2 Web-managed Industrial Gigabit-Switch
Einleitung
- Die IM-FS280GW-Serie ist ein industrieller Glasfaserschalter mit einer Betriebstemperatur von 10/100/1000 Mbps zwischen -40 °C und +75 °C.
- Unterstützt breitspannungs-Dual-Power-Eingang, unterstützt Web-Management.
- Erfüllung der Anforderungen an den Schutzgrad IP40 und die Anforderungen an die industrielle EMV-Klasse

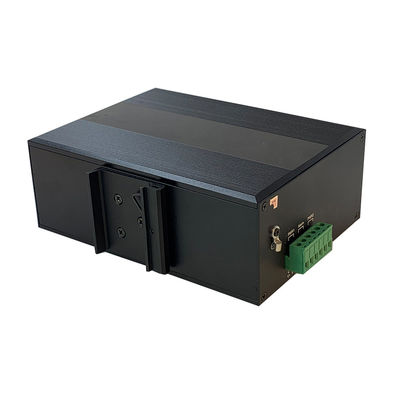

- Einrichtung der DIN-Schiene
- Gefährliche Umweltzertifizierungen durchlaufen und die FCC- und CE-Normen erfüllen
- Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Wesentliche Merkmale
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenregelung (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,VLAN-Protokoll,VLAN-Konverter,MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Spezifikation
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller Glasfaserschalter (2F+8TP)
|
| Modell Nr. |
IM-FS280GW
|
|
Hafen
|
2x 100M/1G/2.5G SFP-Anschlüsse
SM: 1310nm/1550nm, 20km;1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Standards
|
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND-ID
|
4096 |
|
Jumbo-Raum
|
9.6K |
| MAC-Adressen-Tabellengröße |
8K |
|
Wechselfunktionen
|
TRansmission-Modus: Speicherung und Weiterleitung
Bandbreite des Systems: 26 Gbps (ohne Verkehrsstaus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
|
Leuchten
|
Strom, Netzwerk, Faser |
|
Stromversorgung
|
Eingangsspannung: Gleichstrom 12-52V
Leistung ohne Last: 5 W
Rückverbindung: Unterstützung
|
|
Umwelt
|
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Mechanische Informationen |
Schale:Wallholz-Metallschalen
Sicherheitsklasse: IP40
Abmessungen: 158 x 114,8 x 60 mm
Montagemethode:Anbringung auf der Schiene
|
Anwendung
.
Häufig gestellte Fragen
Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert die notwendigen Zubehörteile für die Installation wie Schrauben, Montage-Kit usw., einige davon sind in der Verpackung enthalten, andere nicht.
Unterstützt Ihr Switch 155 Mb/s Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100M/1000M/2500M. Bitte konfigurieren Sie einfach 100M Geschwindigkeit in der Managementoberfläche, Megabit-Module funktionieren.
Können Sie mir sagen, wie die Indikatoren funktionieren?
A: Dies ist unsere auf Vitesse basierende Managed-Switch-Serie und alle Modelle haben die gleiche Indikatordefinition wie unten.
PWR: Leistung
FX: Glasfaseranschluss ((1/2/3/4)
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Machst du SKD/CKD?
A: Ja, das haben wir schon oft erlebt.
Als Fabrik haben wir genug Energie und Ressourcen, um damit umzugehen.
Kann ich mein Logo/Modell in das Management einfügen?
A: Ja, es ist einfach und kostenlos, bitte senden Sie uns einfach Ihren Modellnamen und Ihr Logo im PS/AI-Format.
Unterstützen Ihre Schalter irgendwelche Ringprotokolle?
A: Ja, unsere Schalter unterstützen STP/RSTP/MSTP und ERPS für die Ringkonfiguration.
