Hintergrund des Projekts
Ein Transportsystemintegrator wurde beauftragt, ein Straßenüberwachungsnetzwerk entlang eines neu erweiterten Autobahnabschnitts in Südostasien zu installieren.
Das Projekt erforderte mehrere Außenüberwachungskabinette, die alle 2 ̊3 Kilometer entlang der Straße verteilt waren.
Jedes Kabinett mußte:
- PTZ-Geschwindigkeitskuppelkameras
- ANPR/LPR-Kameras
- Drahtlose Zugangspunkte im Freien
- Sensoren zur Überwachung der Umwelt
- Alarmanlagen für Notfälle
Da sich viele Montagepunkte in abgelegenen Straßengebieten ohne ständiges Wartungspersonal befanden, legte der Kunde großen Wert auf:
- Hohe Systemzuverlässigkeit
- Fähigkeit zur Fernverwaltung
- Schnelle Wiederherstellung des Netzwerks
- Vereinfachte Leistungsausstattung
- Langfristige Betriebstabilität unter rauen Außenbedingungen
Traditionellekommerzielle PoE-SchalterDie Ergebnisse wurden in der frühen Planungsphase ausgewertet, aber während der Prüfung tauchten schnell einige Probleme auf.
Herausforderungen
1. Hochleistungsgeräte für den Außenbereich
Die im Projekt verwendeten PTZ-Kameras benötigten eine hohe PoE-Leistung während des nächtlichen IR-Betriebs und der Motorbewegung.
StandardsPoE+-Schalternicht stabilen Strom liefern konnte, wenn mehrere Geräte gleichzeitig betrieben wurden.
Durch das Hinzufügen separater Stromversorgungen in jedem Straßenschrank wurde die Verkabelung komplexer und die Wartung schwieriger.
2. Extreme Umweltbedingungen
Die Bereitstellungsumgebung umfasste:
- Sommerschranktemperaturen über 60°C
- Schwere Regenfälle und Luftfeuchtigkeit
- Blitzbelastung
- Staub und Straßenvibrationen
- Instabile Feldstrombedingungen
Mehrere kommerzielle Schalter hatten während des Tests Probleme mit Überhitzung und zufälligem Neustart.
3. Anforderungen an die Netzwerkverfügbarkeit
Da das Straßenüberwachungssystem mit dem regionalen Verkehrsüberwachungszentrum verbunden war, war eine Unterbrechung des Netzwerks inakzeptabel.
Der Kunde benötigt:
- Redundanz von Faserringen
- Automatische Wiederherstellung bei Faserunterbrechung
- Stabile Videoübertragung während des Netzwerk-Failover
4- Kosten für die Wartung
Es war teuer und zeitaufwändig, Ingenieure an Straßenschränke zu schicken, um Probleme zu beheben.
Der Kunde wollte die Möglichkeit haben, aus der Ferne:
- PoE-Stromverbrauch
- Status des Geräts
- Hafenbedingungen
- Temperaturwarnsignale
- Verknüpfungsfehler
Die Lösung

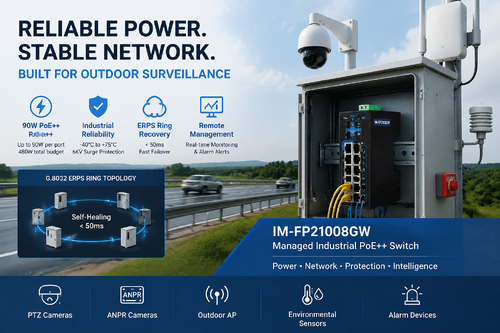

Der Integrator wählte dieIM-FP21008GWVerwalteter DIN PoE++-Schalter als Kernknoten innerhalb jedes Außenüberwachungskabinetts.
Struktur des Einsatzes
Jeder Straßenschrank enthielt:
- 4·6 IP-Kameras
- 1 drahtlose Außenbrücke
- Umweltsensoren
- Anschluss mit Glasfaser-Uplink
- Sicherungssystem für die Batterie
- IM-FP21008GWIndustrie-PoE-Schalter
Die Schalter wurden über eine G.8032 ERPS-Faserringtopologie entlang der Autobahn verbunden.
Die 2.5G SFP-Uplinks wurden verwendet, um Multi-Kamera-Videoverkehr zurück in das Verkehrsmanagementzentrum zu sammeln.
Warum wurde der IM-FP21008GW gewählt?
90 W PoE++ Vereinfachte Einsatzbereiche
Ein Hauptgrund für die Auswahl des Switches war seine IEEE 802.3bt PoE++-Fähigkeit.
Der Schalter liefert:
- bis zu 90 W pro Port
- Gesamtbudget für PoE von 480 W
Dies ermöglichte es dem Integrator, direkt zu versorgen:
- PTZ-Kuppelkameras
- Drahtlose Zugangspunkte im Freien
- Radarsensoren
ohne zusätzliche Gleichspannungssysteme im Schrank zu installieren.
Der Kunde reduzierte die Komplexität der Schränke und verkürzte die Installationszeit erheblich.
Intelligentes Strommanagement verbessert die Zuverlässigkeit
Während des Einsatzes stellten die Ingenieure fest, dass die Stromstabilität genauso wichtig war wie die Netzwerkstabilität.
Der IM-FP21008GW bot mehrere Funktionen, die im realen Betrieb sehr wertvoll wurden:
- PoE-Prioritätenabwicklung
- Verzögerter PoE-Start
- Überwachung der Spannung/Strommenge in Echtzeit
- Übertemperaturschutz
- Überlastverhütung
Kritische Geräte wie PTZ-Kameras wurden mit höherer PoE-Priorität konfiguriert.
Selbst bei abnormalen Strombedingungen blieben die wichtigsten Überwachungsgeräte in Betrieb, während Geräte mit niedrigerer Priorität vorübergehend eingeschränkt waren.
Dies verbesserte die allgemeine Widerstandsfähigkeit des Systems erheblich.
Industriedesign löst Umweltprobleme
Im Gegensatz zu bisher getesteten kommerziellen Schaltern wurde der IM-FP21008GW speziell für industrielle Umgebungen entwickelt.
Der Einsatz hat folgende Vorteile:
- Betriebstemperatur von -40°C bis +75°C
- IP40-Metallgehäuse
- Entwurf der Wärmeablösung ohne Lüfter
- 6KV Überspannungsschutz
Nach dem Einsatz in den Sommermonaten berichtete der Kunde von einem stabilen Betrieb ohne die Überhitzungsprobleme, die zuvor mit Schaltern für Büroanwendungen aufgetreten waren.
ERPS-Ringwiederherstellung reduzierte Ausfallzeiten
Bei Straßenbautätigkeiten in der Nähe traten gelegentlich Glasfaserausfälle auf.
Der G.8032 ERPS-Ringschutzmechanismus ermöglichte es dem Netzwerk, sich innerhalb von Millisekunden automatisch zu erholen.
Bei mehreren echten Vorfällen funktionierten die Videostreams ohne manuelle Eingriffe des Kontrollzentrums.
Für den Kunden war dies eine der wichtigsten Verbesserungen im Vergleich zu älteren Überwachungsanwendungen.
Fernüberwachung reduzierte Wartungsbesuche
Mit Hilfe von SNMP und webbasiertem Management konnte der Betreiber:
- PoE-Verbrauch pro Hafen
- Verbindungsbedingung
- Online-Status des Geräts
- Temperaturwarnsignale
- Systemprotokolle
Die Relais-Alarmausgänge wurden ebenfalls mit der Alarmsteuerung des Schranks verbunden.
Bei Stromanomalien oder Verbindungsfehlern erzeugte das System automatisch Warnungen für das Wartungsteam.
Dies reduzierte unnötige Standortbesuche und verbesserte die Effizienz der Fehlerbewältigung.
Projektergebnisse
Nach der Einführung erzielte der Kunde mehrere messbare Verbesserungen:
- Reduzierte Feldverkabelungskomplexität
- Schnellere Installationszeit
- Niedrigere Wartungskosten
- Verbesserte Netzwerkbetriebszeit
- Stabiler Betrieb unter rauen Außenbedingungen
- Vereinfachte Fernproblembehandlung
Der Kunde erweiterte später die gleiche Architektur in zusätzliche Straßenüberwachungsabschnitte.
Schlussfolgerung
Im Rahmen dieses Projekts wurde der IM-FP21008GW nicht nur alsNetzwerkschalter.
Es wurde zum zentralen Infrastrukturknotenpunkt, der für folgende Aufgaben zuständig ist:
- Stromversorgung
- Netzwerkaggregation
- Ringenüberschüssigkeit
- Fernüberwachung
- Integration der Alarmanlage
Für Außenüberwachung, Verkehrsinfrastruktur, Sicherheitsvorkehrungen und unbemannte IndustrieanlagenIntelligente industrielle PoE-Switches ersetzen zunehmend traditionelle eigenständige Stromversorgungs- und Netzwerkarchitekturen.
Das IM-FP21008GW bot dem Kunden ein zuverlässigeres, wartungsfähigeres und skalierbares Bereitstellungsmodell für den langfristigen Betrieb der Infrastruktur.
