Projektübersicht
Ein Kunde benötigte ein DWDM-Point-to-Point-Übertragungssystem mit hoher Kapazität, um zwei Rechenzentrumsplätze über eine vorhandene Dark-Fiber-Infrastruktur zu verbinden.
Zu den primären Anforderungen gehörten:
|
Artikel
|
Anforderung
|
|
Art der Dienstleistung
|
10GE-Ethernet
|
|
Erste Kapazität
|
200 g
|
|
Zukünftige Erweiterung
|
400G
|
|
Fiberentfernung
|
50 Kilometer
|
|
Verlust von Ballaststoffen
|
15 bis 18 dB
|
|
Schutz
|
Schutz der optischen Leitung (OLP)
|
|
Architektur
|
Punkt-zu-Punkt-DWDM
|
|
Erweiterungsstrategie
|
Zahlung nach Wachstum
|
Der Kunde plante, in der Anfangsphase nur 20 x 10G-Dienste zu aktivieren und später auf 40 x 10G-Dienste auszubauen, ohne die bestehende DWDM-Plattform zu ersetzen.
Designziele
Die Konzeption des Projekts konzentrierte sich auf folgende technische Ziele:
-
Unterstützung der kohärenten Übertragung von 200G über 50 km Glasfaser
-
Ein nahtloses Upgrade auf 400G ermöglichen
-
Sicherstellung einer hohen Übertragungsstabilität unter 15~18dB Faserausfall
-
Bereitstellung einer optischen Schutzredundanz
-
CAPEX während der Phase-1-Einführung minimieren
-
Aufbewahrung der Investitionen in die optische Schicht für die künftige Expansion
Lösungsarchitektur
Die vorgeschlagene Lösung beruht auf derOlycom OM5800 DCI-BOX kohärente DWDM-Plattform.

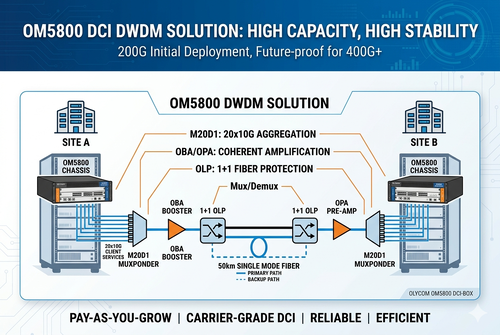

1. Systemarchitektur
Standort A
↓
OM5800 DWDM-Plattform
↓
50 km Einzelmodusfaser
↓
OM5800 DWDM-Plattform
↓
Standort B
2Ausrüstungskonfiguration
2.1 Optische Schicht
|
Modul
|
Funktion
|
|
OMD08
|
8CH DWDM Mux/Demux
|
|
OP1
|
1+1 Schutz der optischen Leitung
|
|
OBA
|
Verstärker
|
|
OPA
|
Vorverstärker
|
|
OCM (fakultativ)
|
Optische Kanalüberwachung
|
|
OTDR (fakultativ)
|
Überwachung der Faser
|
2.2 Elektrische Schicht
Phase 1 ¢ Einführung von 200G
|
Modul
|
Funktion
|
|
M20D1
|
20 x 10GE → 1 x 200G kohärenter Muxponder
|
Phase 2 400G-Erweiterung
|
Modul
|
Funktion
|
|
2*M20D1
|
2*20 x 10GE → 2 x 200G kohärenter Muxponder
|
|
T4Q1 ((Optional)
|
4 x 100GE → 1 x 400G kohärenter Transponder
|
Technische Entwurfsdetails
1. Aggregation des Kundenservice
Die Muxponderkarte M20D1 vereint zwanzig 10GE-Clientdienste in einer 200G-kohärenten optischen Wellenlänge.
Technische Eigenschaften
|
Parameter
|
Spezifikation
|
|
Benutzeroberflächen
|
20 x SFP+ 10GE
|
|
Linieoberfläche
|
1 x CFP2-DCO 200G
|
|
DWDM-Gitter
|
50 GHz C-Band-Tuning
|
|
Modulation
|
QPSK / 16QAM
|
|
FEC
|
oFEC
|
|
Dienstleistungskarte
|
ODU2 → ODUC2 → OTUC2
|
Das kohärente CFP2-DCO-Modul bietet im Vergleich zur traditionellen Grauptik eine verbesserte OSNR-Toleranz und eine verbesserte Übertragungsleistung.
2. Optische Link-Budgetanalyse
Zustände der Fasern
|
Artikel
|
Wert
|
|
Fiberentfernung
|
50 Kilometer
|
|
Schwäche der Fasern
|
15 bis 18 dB
|
|
Verbindungs-/Splice-Marge
|
2 bis 3 dB
|
|
Gesamtgeschätzte Verluste an Verbindungen
|
18 bis 21 dB
|
Da sich die gesamte optische Dämpfung dem Kohärenzempfängerempfindlichkeitsschwellenwert nähert, wird eine EDFA-Verstärkung eingeführt.
Entwurf der EDFA-Verstärkung
Die Lösung ergibt:
|
Typ des Verstärkers
|
Position
|
|
OBA
|
Übertragungseite Booster
|
|
OPA
|
Empfangsseitenvorverstärker
|
Für zukünftige Einsätze mit höherer Kapazität kann eine optionale OLA-Linienverstärkung hinzugefügt werden.
Merkmale des EDFA
|
Artikel
|
Wert
|
|
Gewinn
|
Bis zu 33 dB
|
|
Ausgangsleistung
|
Bis zu +20 dBm
|
|
Geräuschwerte
|
Typische 5 dB
|
|
Arbeitsgruppe
|
C-Band 1528 bis 1565 nm
|
Das Verstärkerdesign gewährleistet eine ausreichende OSNR-Marge für eine kohärente 200G-Übertragung über die gesamte optische Spannweite.
3. DWDM-Kanalplanung
Phase 1
|
Ressource
|
Gebrauch
|
|
Aktive Kanäle
|
1
|
|
Besetzte Kapazität
|
200 g
|
|
Reservierte Kanäle
|
7
|
Phase 2
|
Ressource
|
Gebrauch
|
|
Aktive Kanäle
|
2
|
|
Besetzte Kapazität
|
400G
|
|
Reservierte Kanäle
|
Zukünftige Erweiterung
|
Die OMD08-Plattform unterstützt bis zu 8 Wellenlängen auf einem 50GHz-DWDM-Gitter und ermöglicht eine zukünftige Migration in Richtung:
-
Kohärente Wellenlängen von 400G
-
Kohärente Wellenlängen von 800G
-
ROADM-Netzwerke
-
Architektur für mehrere Standorte
4Optischer Schutz
Zur Gewährleistung der Dienstleistungskontinuität ist das System mit OP1 Optical Line Protection ausgestattet.
Schutzmerkmale
|
Funktion
|
Beschreibung
|
|
Schutzmodus
|
1+1 Faserschutz
|
|
Wechselzeit
|
< 15 ms
|
|
Betriebsmodus
|
Automatisch / manuell
|
|
Wiederherstellungsmodus
|
Unterstützt
|
|
Schnittstelle
|
Name
|
Funktion
|
|
Linie IN
|
PA/LA/BA-Eingabeoberfläche
|
Kleines Signal optischer Strom-Eingangsport.
|
|
Aussteigen
|
PA/LA/BA-Ausgabeoberfläche
|
EDFA verstärkter Ausgang optischer Port.
|
|
OTDR IN1
|
OTDR-Eingabeoberfläche
|
OTDR-Signal-Eingangsoptikanschluss
|
|
Montag
|
Überwachungshafen
|
EDFA-Leistungsüberwachungsschnittstelle, Verbindung mit OPM oder Spektrometer.
|
|
WDM COM
|
COM-Anschluss
|
WDM-COM-optischer Anschluss
|
|
WDM 1510
|
1510 Signal
|
1510 Signallichtanschluss
|
|
WDM 1550
|
1550 Signal
|
1550 Signallichtanschluss
|
|
OSC OUT
|
Überwachungskanalausgangsport
|
Verknüpfung von SFP RX zur Übertragung von Netzwerkmanagementinformationen.
|
|
RX
|
Eintrittsanschluss für optische Module
|
Übermittlung von Netzmanagementinformationen
|
|
TX
|
Ausgangsport für optische Module
|
Übermittlung von Netzmanagementinformationen
|
Schutzmechanismus
1Unter normalen Bedingungen: Der Verkehr fährt auf dem primären optischen Pfad, sÖkofaser bleibt standby
2. Wenn Faserzerfall oder Unterbrechung auftritt: Optische Leistungsüberwachung erkennt Anomalien.
OP1 schaltet den Datenverkehr automatisch auf den Sicherungsweg umundDervice-Unterbrechung wird auf Millisekunden reduziert
Diese Architektur verbessert die Netzwerkverfügbarkeit und die Zuverlässigkeit von SLAs erheblich.
5. Zukünftige Expansionsstrategie
Der Kunde forderte eine langfristige Skalierbarkeit ohne großen Hardware-Austausch.
Die OM5800-Plattform unterstützt:
|
Anleitung zur Aktualisierung
|
Fähigkeit
|
|
200G → 400G
|
Unterstützt
|
|
400G → 800G
|
Unterstützt
|
|
Festnetz → Flexibles Netz
|
Unterstützt
|
|
Punkt-zu-Punkt → ROADM
|
Unterstützt
|
Der Kunde kann die Bandbreite des Dienstes schrittweise erhöhen, während er:
Dies minimiert zukünftige Upgrade-Kosten und Betriebsunterbrechungen.
Einsatz auf Rackebene
Empfohlene Konfiguration pro Standort
|
Ausrüstung
|
Anzahl
|
|
Chassis der OM5800
|
1
|
|
Karte M20D1
|
1 bis 2
|
|
OP1 OLP-Karte
|
1
|
|
OBA-Verstärker
|
1
|
|
OPA-Verstärker
|
1
|
|
OMD08 DWDM-Modul
|
1
|
|
Zwei-Leistungsmodule
|
2
|
Betriebsvorteile
1. Hohe Zuverlässigkeit:Kohärente Übertragungstechnologie
- 1+1 optischer Schutz
- Überflüssige Stromversorgung
- Schnelle Fehlerwiederherstellung
2Effiziente Nutzung von Fasern
- Mehrfache 10GE-Dienste über ein einziges Faserpaar
- Reduzierte Anforderungen an vermietete Fasern
- Vereinfachter Upgrade-Pfad
3. Modulare Architektur
- Warmwechselkarten für Dienstleistungen
- Skalierbare kohärente Optik
4. Architektur für die Flugzeugträgerstufe
- Unterstützung der optischen Überwachung
- OTDR-Integrationsfähigkeit
- OCM-Wellenlängenüberwachung
- Integration der Netzwerkverwaltung
Schlussfolgerung
Die kohärente DWDM-Plattform OM5800 lieferte erfolgreich eine skalierbare und Carrier-Grade-DCI-Übertragungslösung für das 50 km lange Metroverbindungsnetz des Kunden.
Das Projekt hat folgende Ziele erreicht:
-
Erste Einführung von 200G
-
Ein reibungsloser Übergang zu 400G
-
Zuverlässige Übertragung über 15 bis 18 dB optischen Verlust
-
Schnelle Schaltung des optischen Schutzes
-
Schutz langfristiger Infrastrukturinvestitionen
Dieser Fall zeigt die Flexibilität und Skalierbarkeit der OM5800-Plattform für DCI-Anwendungen für Unternehmen, Transportunternehmen und optische Backbone-Anwendungen für U-Bahnen.
