CCTV-Upgrade-Projekt für entfernte Umspannwerke: Industrielles Glasfaserüberwachungsnetzwerk

1. Projekthintergrund

Für einen geographisch verteilten Außenstandort benötigte ein Nutzeninfrastrukturkunden ein zuverlässiges industrielles Überwachungsnetzwerk, das Folgendes umfasste:

• Stromverteilungsgebiete
• Umfangszaun
• Fernüberwachungskontrollstellen
• Ausrüstungsschutzräume
• Zugangskontrolltore
• Lagerflächen im Freien

Da die Überwachungsplätze über einen großen Bereich verteilt waren, war die traditionelle Einführung von Kupfer-Ethernet aufgrund folgender Faktoren nicht praktisch:

• Grenzwerte für die Übertragungsstrecke
• Hohes Blitzrisiko
• Elektromagnetische Störungen von Industrieanlagen
• Außenumgebungsbedingungen
• Schwierigkeiten bei der zentralen Stromverteilung

Der Kunde verlangte ausdrücklich eine Lösung, die in der Lage ist:

• Fernübertragung mit Faser
• Zuverlässigkeit in industrieller Qualität
• Zentralisiertes Überwachungsmanagement
• Unterstützung von PoE für mehrere IP-Kameras
• Skalierbarer zukünftiger Ausbau
• Stabiler Betrieb in rauen Außenbedingungen

Um diesen Anforderungen gerecht zu werden, hat das Projekt eine faserbasierte industrielle Ethernet-Architektur übernommen:

IM-FP888GWals Kernaggregationsschalter

IM-FP21008GWals Outdoor-PoE-Verteilerschalter

Die in Absatz 1 genannte Regelung gilt nicht.als kompakter Zugangsschalter

Die endgültige Lösung schuf ein robustes industrielles CCTV-Backbone, das für die 24-Stunden-Überwachung von Versorgungs- und Sicherheitsvorrichtungen geeignet ist.

2. Lösungsarchitektur

Kernnetzwerkentwurf:Die Lösung wurde in drei Schichten unterteilt:

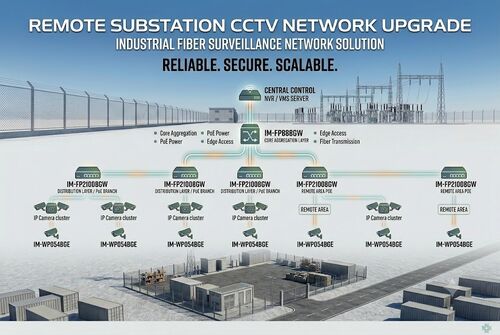

3. Netzwerktopologie

4. Funktionen des Geräts

A. Kernaggregationsschicht: IM-FP888GW

Das hier.Ethernet-Schalterdient als Faseraggregationszentrum des Überwachungsnetzes.

Wichtige Vorteile

• 8 Gigabit-SFP-Faseranschlüsse
• Industriewirtschaftliche Architektur
• VLAN und Verkehrsmanagement
• Fernstrahlfaseraggregation
• Ringschutzstütze
• Industrieller EMV-Schutz
• Einführung von DIN-Schienen

Das IM-FP888GW bündelt den gesamten Fernüberwachungsverkehr und verbindet sich direkt mit der NVR/VMS-Plattform.

Es ist besonders geeignet für:

• Versorgungsunterstationen
• Intelligente Verkehrsmittel
• Industrieanlagen
• Bergbaumgebungen
• Öl- und Gasanlagen

Das Gerät unterstützt einen industriellen Betrieb und einen härteren Schutz für raue Umgebungen.

B. Verteilerschicht: IM-FP21008GW

Dieses Modell wird an Außenschränken und Fernüberwachungsständen eingesetzt.

Wesentliche Merkmale

• 8 × Gigabit-PoE-Anschlüsse
• 2 × SFP-Faseraufwärtsverbindungen
• Unterstützung von IEEE802.3af/at/bt
• bis zu 90 W PoE-Ausgang
• Industrie-Temperaturbereich
• ERPS-Ringunterstützung
• VLAN / QoS / SNMP-Management
• Überspannungsschutz

Das hier.DIN-PoE-SchalterGeräte mit hohem Stromverbrauch wie:

• PTZ-Kameras
• IR-Wärmekameras
• Drahtlose Zugangspunkte
• KI-Kantenkameras

Es bietet auch redundante Glasfaser-Uplinks für eine ununterbrochene Überwachung.

C. Randkameraschicht: IM-WP054GE

Dieser kompakte Schalter eignet sich ideal für kleine Kameracluster.

Beispiele für Einsätze

• Einfahrt zum Parken
• Überwachungsabschnitt des Zauns
• Kleines Lagerhaus
• Wachstation
• Vorübergehender Einsatz im Freien

Wichtige Vorteile

• Plug-and-play-Betrieb
• 4-Port-PoE-Downlink
• Gigabit-Uplink
• Kompakte Industriewohnungen
• Anbringung der DIN-Schiene
• 6KV Überspannungsschutz
• Industrielle Großtemperaturkonstruktion

Dieses Modell verringert die Komplexität der Bereitstellung und gewährleistet gleichzeitig die industrielle Zuverlässigkeit.

5Warum ist Faser in CCTV-Netzwerken kritisch?

Die Glasfaserübertragung bietet in industriellen Überwachungssystemen gegenüber dem Kupfer-Ethernet große Vorteile:

Durch die Kombination von industriellen PoE-Switches mit Glasfaser-Uplinks konnte der Kunde sowohl eine zuverlässige Stromversorgung als auch eine stabile Fernübertragung erreichen.

6. Wirkliche Einsatzvorteile

Nach der Einführung hat der Kunde folgende Ziele erreicht:

• Stabile Überwachung rund um die Uhr
• Vereinfachte Wartung
• Reduzierte Komplexität von Außenschränken
• Zentralisierte Überwachung
• Schnellere Fehlerbehebung
• Erleichterung der künftigen Erweiterung
• geringeres Ausfallrisiko

Das industrielle Design verbesserte auch die Systemzuverlässigkeit bei hohen Temperaturen und hoher Luftfeuchtigkeit im Außenbereich erheblich.

7. empfohlene Anwendungsfälle

Diese Architektur eignet sich hervorragend für

• Smart City Überwachung
• Industriebetriebe
• Versorgungsunterstationen
• Solarparks
• Öl- und Gasfelder
• Eisenbahnüberwachung
• Hafenüberwachung
• Bergbau
• Sicherheit auf dem Campus
• Überwachung der Autobahnen

8Schlussfolgerung.

Durch Kombination von:

• IM-FP888GW
• IM-FP21008GW
• Die in Absatz 1 genannte Regelung gilt nicht.

Der Kunde hat erfolgreich ein skalierbares industrielles Überwachungsnetzwerk mit:

• Fernübertragung mit Faser
• Zuverlässige PoE-Lieferung
• Schutz in industrieller Qualität
• Zentralisierte Verwaltung
• Zukunftsfähige Skalierungsfähigkeit

Diese Lösung zeigt, wie industrielle Ethernet- und Glasfaserübertragungstechnologien die Leistung und Zuverlässigkeit moderner CCTV-Infrastruktur erheblich verbessern können.
