Projektübersicht
Ein Fernüberwachungsprojekt erforderte eine zuverlässige und skalierbare Kommunikationslösung, um verteilte IP-Kameras und industrielle Überwachungsgeräte auf einem großen Außengelände zu verbinden.
Das bestehende Netzwerk stand vor mehreren Herausforderungen, darunter Anforderungen an die Langstrecken-Glasfaserübertragung, instabile Stromversorgung und eingeschränkter Wartungszugang.
Um diese Herausforderungen zu meistern, setzte das Projektteam eineIndustrielle xPON PoE ONU-Lösungein, um die Netzarchitektur zu vereinfachen und gleichzeitig die Übertragungsstabilität zu verbessern.
Durch die Integration von Glasfaserzugang, Ethernet-Konnektivität und PoE-Stromversorgung in einem kompakten Industriegerät bot die Lösung eine effiziente Kommunikationsplattform für Videoüberwachung und industrielle Überwachungsanwendungen.
Die eingesetzte Lösung basierte auf einer industrietauglichen Gigabit Single-Port xPON PoE ONU, die EPON- und GPON-Zugangsmodi, Gigabit-Ethernet-Konnektivität und IEEE 802.3af/at PoE-Ausgang unterstützt.
Das Gerät wurde für anspruchsvolle Umgebungen entwickelt und verfügt über eine DIN-Schienenmontage, IP40-Schutz und einen weiten Betriebstemperaturbereich von -40°C bis 75°C.
Projektanforderungen
Der Kunde benötigte eine Netzwerklösung, die die folgenden Anforderungen erfüllen konnte:
- Langstrecken-Glasfaserkommunikation zwischen dem Kontrollzentrum und abgelegenen Feldstandorten
- Direkte PoE-Stromversorgung für IP-Kameras und Netzwerkgeräte
- Hohe Zuverlässigkeit in Außen- und Industrieumgebungen
- Einfache Installation und vereinfachte Netzartwartung
- Kompatibilität mit bestehender GPON/EPON-Infrastruktur
Herkömmliche Ethernet-Switches konnten die Bereitstellungsanforderungen nicht vollständig erfüllen, da zusätzliche Stromausrüstung und Glasfaserwandler benötigt wurden, was die Installationskomplexität und potenzielle Fehlerquellen erhöhte.
Lösungsübersicht
DieIndustrielle xPON PoE ONU IM-ON100P
wurde an abgelegenen Standorten installiert, um Glasfaser-zu-Ethernet-Konvertierung und lokalen PoE-Zugang zu ermöglichen.
Die Netzarchitektur wurde wie folgt konzipiert:

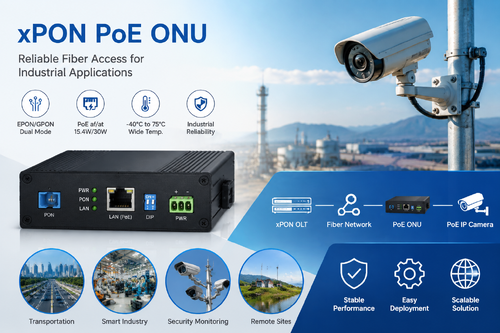

Kontrollzentrum → GPON/EPON OLT → Glasfasernetz → Industrielle xPON PoE ONU → PoE-Kamera / Industrielles Ethernet-Gerät
Die ONU empfängt optische Signale über die PON-Glasfaserverbindung und wandelt sie in Ethernet-Daten um, während sie gleichzeitig die angeschlossenen PoE-Endgeräte mit Strom versorgt.
Die Lösung unterstützt eine 10/100/1000/2500M PON-Schnittstelle und einen 10/100/1000Mbps Ethernet-Port, was eine ausreichende Bandbreite für die Übertragung von hochauflösenden Videos und die industrielle Datenkommunikation bietet.
Warum eine industrielle xPON PoE ONU wählen?
F: Warum wurde xPON-Technologie für dieses Projekt ausgewählt?
A: Die xPON-Technologie bietet eine kostengünstige Glasfaserzugangsarchitektur mit hoher Skalierbarkeit. Im Vergleich zu herkömmlichen Punkt-zu-Punkt-Glasfasernetzen ermöglichen EPON- und GPON-Lösungen eine zentrale Verwaltung über OLT-Geräte und reduzieren gleichzeitig die Komplexität der Glasfaserbereitstellung.
Die eingesetzte ONU unterstützt sowohl EPON- als auch GPON-Modi, was eine flexible Integration in verschiedene optische Zugangsnetze ermöglicht.
F: Wie vereinfacht die Lösung die Installation von Fernüberwachungsgeräten?
A: Die integrierte PoE-Funktion macht separate Netzteile an abgelegenen Kamerastandorten überflüssig. Ein Glasfaserkabel kann eine Hochgeschwindigkeitsdatenübertragung liefern, während der Ethernet-Port PoE-Strom für die angeschlossenen Geräte liefert.
Das Produkt unterstützt die PoE-Standards IEEE 802.3af/at mit einer Leistung von 15,4 W/30 W, was es für IP-Kameras, drahtlose Zugangspunkte und andere mit Strom versorgte Ethernet-Geräte geeignet macht.
F: Kann das Gerät in rauen Umgebungen betrieben werden?
A: Ja. Industrielle Einsätze erfordern oft eine stärkere Umweltanpassungsfähigkeit im Vergleich zu kommerziellen Netzwerkgeräten.
Die industrielle xPON PoE ONU verfügt über ein Metallgehäuse, IP40-Schutz, DIN-Schienenmontage und einen weiten Betriebstemperaturbereich von -40°C bis 75°C. Diese Eigenschaften machen sie für Außenschränke, industrielle Automatisierungssysteme, Transportüberwachung und andere anspruchsvolle Umgebungen geeignet.
Wichtige erreichte Vorteile
1. Vereinfachte Bereitstellung von Glasfaser- + PoE-Netzwerken
Durch die Kombination von optischem Zugang und PoE-Stromversorgung in einem einzigen Gerät reduzierte die Lösung die Anzahl der Netzwerkkomponenten und minimierte die Installationskomplexität.
2. Verbesserte Netzwerkintegrität
Das industrielle Design verbessert die Systemstabilität in Umgebungen, die von Temperaturschwankungen, elektrischen Störungen und Einschränkungen bei der Fernwartung betroffen sind.
Das Gerät unterstützt industrielle EMV-Schutzfunktionen, einschließlich ESD-, EFT- und Überspannungsschutz, was zur Verbesserung der Zuverlässigkeit in anspruchsvollen Anwendungen beiträgt.
3. Flexible Netzwerkverwaltung
Die ONU unterstützt intelligente Funktionen wie automatische Erkennung, Link-Erkennung, Fern-Software-Upgrade, VLAN-Konfiguration, IGMP-Funktionen, Layer-3-Routing und MAC-Adressverwaltung, was flexible Betriebs- und Wartungsfähigkeiten bietet.
Anwendungsszenarien
- Diese industrielle xPON PoE ONU-Lösung eignet sich für verschiedene Glasfaserzugangs- und industrielle Kommunikationsanwendungen, darunter:
- Industrielle Videoüberwachungssysteme
- Eisenbahn- und Transportüberwachung
- Smart-Factory-Netzwerke
- Sicherheitsüberwachungsprojekte
- Bereitstellung von PoE-Kameras im Freien
Kommunikation mit industriellen Fernüberwachungsgeräten
Für Projekte, die eine zuverlässige Glasfaser-Backbone-Kommunikation mit lokalem PoE-Gerätezugang erfordern, bietet xPON PoE ONU eine praktische Lösung, indem sie Glasfaserübertragung, Ethernet-Switching und Stromversorgung auf einer kompakten Plattform kombiniert.
Projektergebnis
Nach der Bereitstellung erreichte der Kunde eine zuverlässigere und skalierbarere Kommunikationsinfrastruktur. Die Kombination aus GPON/EPON-Glasfaserzugang und PoE-gesteuerten Edge-Geräten reduzierte die Bereitstellungskomplexität und verbesserte gleichzeitig die Netzwerktabilität.
