Zentralisierte Glasfaser-Videoübertragung für das Projekt der Regierung von Singapur

Hintergrund des Projekts

Als Teil eines landesweiten Sicherheits-Infrastruktur-Modernisierungsprogramms hat eine Regierungsbehörde in Singapur ihr veraltetes analogues CCTV-Netzwerk aktualisiert, um die Übertragungssicherheit zu verbessern.Vereinfachung der zentralen Überwachung, und die langfristige Wartbarkeit des Systems zu verbessern.

Obwohl die Überwachungskameras analog blieben, benötigte der Übertragungs-Backbone ein robusteres Kommunikationsmedium, das elektromagnetische Störungen beseitigen konnte.Unterstützung des zentralisierten Gerätemanagements, und den stabilen Betrieb in missionskritischen Umgebungen gewährleisten.

Um diesen Anforderungen gerecht zu werden, hat das Projekt OLYCOMsGlasfaser-VideokonverterLösung mit eigenständigen Sendern, auf einem Regal montierten Empfängern und einem zentralisierten Chassis mit 18 Schlitzen für die Aggregation von Geräten.

Herausforderungen des Projekts

Die Überwachungssysteme der Regierung erfordern eine deutlich höhere Zuverlässigkeit als herkömmliche kommerzielle CCTV-Einrichtungen.

• Die bestehenden analogen Kameras mussten beibehalten werden, um die Ersatzkosten zu minimieren.
• Videosignale mussten ohne Abbau über Glasfaser übertragen werden.
• Das Überwachungszentrum erforderte eine zentrale Einrichtung der Geräte zur vereinfachten Wartung.
• Mehrere Überwachungskanäle mussten in einem kompakten Kontrollraum effizient verwaltet werden.
• Das Übertragungsnetz mußte mit minimalem Wartungsaufwand kontinuierlich betrieben werden.
• Eine stabile Videoqualität war für langfristige Sicherheitsoperationen der Regierung unerlässlich.

Das Ingenieurteam wählte daher eine Glasfaser-Videoübertragungsarchitektur anstelle der traditionellen Koaxialkabelung.

OLYCOM Lösung

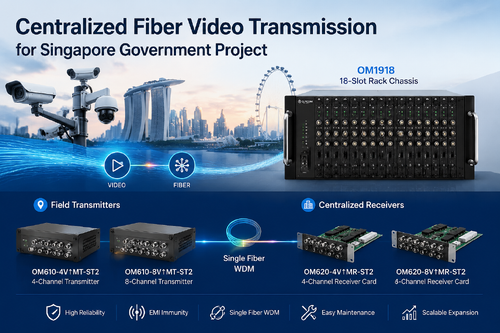

Das Projekt nutzte eine Kombination aus eigenständigen Sendern, auf einem Rack montierten Empfängern und einem 18-Steck-Rack-Chassis, um ein zentralisiertes analogues Videoübertragungssystem zu bauen.

Einsatz von Produkten

Videoübertrager

OM610-4V↑MT-ST2

• Analog-Video-Fiber-Optische 4-Kanal-Sender
• Standalone-Typ
• Multimode mit einer einzigen Faser
• ST-optischer Stecker
• 2 km Übertragungsstrecke

OM610-8V↑MT-ST2


• 8-Kanal-Analog-Video-Optische Glasfaser-Sender
• Standalone-Typ
• Multimode mit einer einzigen Faser
• ST-optischer Stecker
• 2 km Übertragungsstrecke

Videoempfänger

OM620-4V↑MR-ST2


• 4-Kanal-Analog-Video-Optische Fiberempfänger
• Rackkartenart

OM620-8V↑MR-ST2

• 8-Kanal-Analog-Video-Fiberoptikempfänger
• Rackkartenart

Zentrale Ausrüstung

OM1918

• Rack mit 18 Spalten für den optischen Videowandler
• Doppel AC100~240V Leistungsausgänge
• Installation von Karten, die warm austauschbar sind
• Zentralisierte Regalverwaltung

Systemarchitektur

Jeder Überwachungsplatz installierte eigenständige Glasfaser-Video-Sender in der Nähe der analogen Kameras.

Die Sender wandelten mehrere analoge Videokanäle in optische Signale um und übertragen sie über eine einzelne Multimodefaser mit WDM-Technologie.

Im zentralen Überwachungsraum wurden in das 18-Steck-Chassis des OM1918 Receiver-Karten des Rack-Typs installiert.

Diese Architektur ermöglichte es, alle eingehenden Videokanäle von verschiedenen Feldstandorten in einem einzigen Geräte-Rack zu beenden, zu organisieren und zu verwalten.

Im Vergleich zum Einsatz von Dutzenden unabhängiger Desktop-Empfänger reduzierte die auf dem Rack montierte Lösung den Schrankraum erheblich und vereinfachte gleichzeitig die zukünftige Erweiterung und Wartung.

Das Dual-Power-Design des OM1918-Racks verbesserte auch die Verfügbarkeit des Systems, eine wichtige Überlegung für die rund um die Uhr funktionierende Überwachungsinfrastruktur der Regierung.

Warum eine 18-Schleusen-Rack-Architektur?

Einer der wichtigsten Design-Highlights dieses Projekts war die Einführung eines zentralisierten Empfängerchassis anstelle mehrerer eigenständiger Empfänger.

Die 18-Slot-Rack-Architektur bot mehrere Betriebsvorteile:

Zentralisiertes Gerätemanagement

Alle Empfängerkarten wurden in einem Rack-Gehäuse installiert, sodass die Ingenieure die Module überwachen, ersetzen oder erweitern konnten, ohne die benachbarten Geräte zu stören.

Höhere Systemzuverlässigkeit

Die doppelte Wechselstromversorgung reduzierte das Risiko von Unterbrechungen des Dienstes und unterstützte gleichzeitig kontinuierliche Überwachungsoperationen rund um die Uhr.

Raumoptimierung

Ein einzelnes OM1918-Chassis beherbergte mehrere Empfängerkarten, was die Rackbesetzung im Vergleich zu Standalone-Geräten erheblich reduzierte.

Vereinfachte Wartung

Mit einem warmstechnisch einsteckbaren Empfängermodul konnte das Wartungspersonal einzelne Karten ersetzen, ohne das gesamte Überwachungssystem herunterzuschalten.

Skalierbarkeit in Zukunft

Durch die Einführung von Überwachungskameras konnten zusätzliche Empfängerkarten installiert werden, um die langfristige Investition des Kunden zu schützen.

Technische Vorteile

Die eingesetzte Fiber Optic Video Converter-Lösung bietet mehrere technische Vorteile, die besonders für staatliche Sicherheitsprojekte von Bedeutung sind.

Unkomprimierte Videoübertragung

Das System liefert 8-Bit-digital codiertes analogues Video ohne Komprimierung und bewahrt die Bildqualität für Überwachung und Beweisfassung.

Immunität gegen elektromagnetische Störungen

Im Gegensatz zu Koaxialkabeln ist die Glasfaserübertragung gegen EMI und RFI immun, was sie ideal für Installationen in der Nähe von elektrischer Infrastruktur und städtischen Umgebungen macht.

Einfaser-WDM-Übertragung

Durch die Nutzung der WDM-Technologie wird eine bidirektionale Kommunikation über eine einzige Glasfaser erreicht, wodurch der Verbrauch an Glasfaserressourcen reduziert und die Installation vereinfacht wird.

Plug-and-Play-Einführung

Es ist keine optische Anpassung oder komplizierte Konfiguration erforderlich, was eine schnelle Installation ermöglicht und die Inbetriebnahmezeit minimiert.

Video in Sendequalität

Die Lösung unterstützt NTSC-, PAL- und SECAM-Videoformate, wobei die Bildqualität über die gesamte Übertragungsstrecke hinweg stabil bleibt.

Kontinuierliche Regierungsarbeit

Mit einem industriellen Design, LED-Statusindikatoren, zentralisiertem Rackmanagement und hoher Systemzuverlässigkeit eignet sich die Lösung für Überwachungsnetzwerke von kritischer Bedeutung.

Projektergebnisse

Im Anschluss an den Einsatz hat das Überwachungsnetzwerk der Regierung mehrere operative Verbesserungen erzielt.

Das zentrale Überwachungszentrum wurde durch die Einführung von auf einem Regal montierten Empfängerkarten deutlich einfacher zu verwalten.

Die Glasfaserübertragung beseitigte die Störungen und Signalzerstörungen, die üblicherweise mit analogen Koaxialanlagen über weite Strecken verbunden sind.

Die Wartungseffizienz verbesserte sich, da die Techniker den Modulstatus durch LED-Anzeigen schnell identifizieren und einzelne Empfängerkarten ersetzen konnten, ohne die verbleibenden Kanäle zu beeinträchtigen.

Die modulare Architektur bereitete das Überwachungsnetzwerk auch auf eine zukünftige Kameraerweiterung vor, ohne dass wesentliche Infrastrukturänderungen erforderlich waren.

Am wichtigsten ist,Die staatliche Behörde erhielt eine hoch zuverlässige analoge Videoübertragungsplattform, die eine kontinuierliche Überwachung der Sicherheit mit stabiler Bildqualität und vereinfachter Wartung ermöglicht.

Schlussfolgerung

Für Organisationen, die weiterhin analoge CCTV-Infrastrukturen betreiben und gleichzeitig eine höhere Übertragungssicherheit, zentrale Verwaltung und langfristige Skalierbarkeit benötigen, ist OLYCOMsVideooptischer KonverterDiese Lösung bietet einen effizienten Migrationsweg.

Durch die Kombination von eigenständigen Feldsendern, auf einem Regal montierten Empfängerkarten und dem OM1918 18-Schlitten-Chassis,Dieses Projekt der Regierung von Singapur zeigt, wie analoge Videos zuverlässig über Glasfaser transportiert werden können und gleichzeitig eine professionelle zentralisierte Geräteverwaltung erreicht wird..

Ob in staatlichen Einrichtungen, Verkehrsknotenpunkten, Versorgungsbetrieben, Industrieanlagen oder kritischen Infrastrukturen, OLYCOMs Analog Video über Faserlösungen liefern zuverlässige Leistung,vereinfachte Wartung, und eine flexible Erweiterung für moderne Überwachungsnetze.
