Kundenanforderungen
Ein Kunde, der an einem professionellen UAV-Kommunikationsprojekt arbeitete, benötigte eine Glasfaserübertragungslösung mit den folgenden Spezifikationen:
- Übertragungsstrecke: 60 km
- Optischer Steckverbinder: ST-Schnittstelle
- Getrennte Verbindungen für die Flugsteuerung und die Videoübertragung
- Leichtgewicht an Bord
- Stabile Kommunikation mit geringer Latenzzeit
- Fähigkeit zur Abwehr elektromagnetischer Störungen
Der Kunde hatte das Einsatzkonzept bereits abgeschlossen und benötigte eine zuverlässige Doppelfaser-Kommunikationsarchitektur, die für industrielle oder Langstrecken-Drohnensysteme geeignet ist.
Warum zwei unabhängige Faserverbindungen in einer Drohne?
Eine der häufigsten Fragen von Drohnenintegratoren lautet:
F: Warum nicht alles über eine einzige Ethernet-Verbindung übertragen?
In realen UAV-Einsätzen haben Kontrollsignale und Video-/Datenverkehr völlig andere Prioritäten.
1Flugsteuerungssignale.
Kontrollprotokolle wie:
- CRSF (Kreuzfeuer)
- MAVLink UART
- TTL-Telemetrie
erfordern:
- ultra-niedrige Latenzzeit
- stabile bidirektionale Kommunikation
- Minimaler Zittern
- hohe Verlässlichkeit
Selbst kleine Übertragungsunterbrechungen können die Flugstabilität beeinträchtigen.
2. Video- und Nutzlastdaten
4K-Video-Streams, KI-Nutzlasten, Kartensensoren und Bordcomputer erzeugen viel größere Verkehrsbelastungen.
Wenn sowohl Steuerung als auch Video den gleichen Kommunikationskanal teilen, kann Bandbreitenüberlastung oder Paketpufferung Latenzspitzen einführen.
Aus diesem Grund trennen viele professionelle Drohnensysteme physisch:
- Steuerungsschnitt
- Video/Datenverbindung
mit zwei unabhängigen Glasfasern.

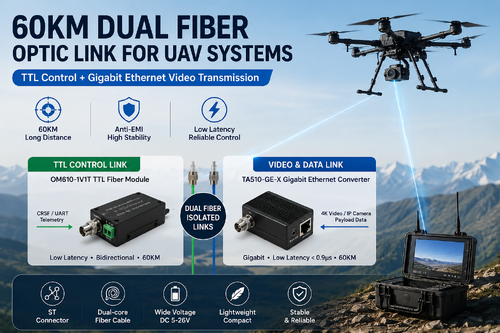

In diesem Projekt verwendete Lösung
Die eingesetzte Architektur verwendet:
1TTL-Faseroptikmodul für CRSF / Flugsteuerung
Modell: OM610-1V1T TTL-Fasermodule
Hauptaufgabe
- CRSF-Übermittlung
- UART-TTL-Telemetrie
- Kommunikation mit dem Flugleiter
- Fernsteuerungssignaltransport
Hauptmerkmale:
- Unterstützt die optische Fernkommunikation bis 60 km
- ST-optische Schnittstelle
- Großspannung DC5,5-26V
- Leichtbau für UAV-Installation
- Bi-directional optische Übertragung mit geringer Latenzzeit
Das Modul wandelt TTL-Seriesignale in optische Signale um und überträgt sie über eine Ein-Mode-Faser.
Dieser Link richtet sich an:
- Fernbedienung
- Telemetrie
- GPS-Daten
- Zustand der Batterie
- Flugfeedback
ohne Störungen durch den Videoverkehr.
2. Gigabit Ethernet-Faserkonverter für die Videoübertragung
Modell: TA510-GE-X
Hauptaufgabe
- 4K-Kameraübertragung
- Ethernet-Netzwerk für Nutzlast
- IP-Kamera-Kommunikation
- Videoübertragung der Bodenstation
Hauptmerkmale:
- 10/100/1000Mbps Adaptive Ethernet
- ST-Faser-Schnittstelle
- Schnittdurchlässige Weiterleitungsverzögerung unter 0,9 μs
- Kompakte Größe 70 × 25 × 15 mm
- Stromverbrauch unter 1 W
- DC5-24V direkter Einsatz der Batterie
Der Ethernet-Faserkonverter kann für Anwendungen mit hoher Bandbreite verwendet werden, z. B.:
- H.264/H.265 4K-Video
- KI-Edge Computing
- Kartierung von Nutzlasten
- Sensorvernetzung
F: Genügt Gigabit Ethernet für 4K-Drohnenvideo?
Ja, das ist es.ost Verwendung von UAV 4K-VideosystemenH.264/H.265 Komprimierungskodierung.
Typische Bitraten sind:
auch für hochwertige Ströme.
Eine Gigabit-optische Ethernet-Verbindung bietet fast 900 Mbps nutzbare Durchsatzleistung, was eine erhebliche Bandbreitenmarge für:
- mehrere Videokanäle
- Telemetrie
- KI-Daten
- Nutzlasten der Sensoren
Warum wählte der Kunde ST-Faseranschlüsse?
F: Warum ST anstelle von SC oder LC?
Für viele industrielle und Feldprojekte werden ST-Anschlüsse bevorzugt, da
- sichere Drehverschlussstruktur
- Schwingungsbeständig
- Zuverlässig im Außenbereich
- einfache Handhabung im Feld
- mit einer Breite von mehr als 20 mm,
Dies macht ST-Anschlüsse praktisch für:
- angeschlossene UAV-Systeme
- mobile Bodenstationen
- Einsatz im Freien
- Industrieprüfplattformen
Typische UAV-Anwendungen für Doppelfaserverbindungen
Diese Art von Architektur wird häufig in:
- Verbundene Drohnen
- Langstrecken-UAVs mit FPV
- Industrielle Inspektionsdrohnen
- Inspektion von Stromleitungen
- Grenzüberwachung
- Bergbau- und Ölfeld-UAVs
- Militärische Kommunikationssysteme gegen Störungen
Die Glasfaserkommunikation bietet gegenüber herkömmlichen HF-Verbindungen wesentliche Vorteile:
- keine elektromagnetischen Störungen
- stabile Fernübertragung
- niedrige Latenzzeit
- höhere Sicherheit
- keine RF-Spektrumüberlastung
Endgültige Struktur der Bereitstellung
Die Endkundenlösung verwendet:
- Kabel aus zwei-Kern-Fasern aus verstärktem Kevlar
- Ein optischer Kern für die Steuerung von TTL/CRSF
- Ein optischer Kern für Gigabit-Ethernet-Videos
- 60 km einmodische optische Übertragung
- ST-optische Steckverbinder
- Unabhängige und isolierte Kommunikationswege
Diese Architektur verbessert die Zuverlässigkeit der Kommunikation erheblich und eignet sich besonders für professionelle UAV-Plattformen, die in komplexen elektromagnetischen Umgebungen arbeiten.
Häufig gestellte Fragen (FAQ)
F: Kann das optische TTL-Modul CRSF unterstützen?
Das Modul unterstützt die TTL UART-Kommunikation und eignet sich für die CRSF-Übertragung in FPV- und professionellen UAV-Systemen.
F: Kann der Ethernet-Konverter 4K-Video übertragen?
Die Gigabit-Ethernet-Bandbreite reicht für komprimierte 4K-H.264/H.265-Video-Streams aus.
F: Welche Übertragungsdistanz wird unterstützt?
Zusätzliche Entfernungen sind:
je nach optischer Konfiguration.
F: Kann das System direkt von Drohnenbatterien aus funktionieren?
Beide Module unterstützen breite Gleichspannung und können direkt von UAV-Batteriesystemen angetrieben werden.
F: Warum getrennte Steuer- und Videoverbindungen?
Denn die Flugsteuerung erfordert eine extrem geringe Latenzzeit und hohe Stabilität, während der Videotraffic viel größere Bandbreite verbraucht.Die physikalische Isolierung verbessert die Zuverlässigkeit und verhindert Störungen zwischen Signaltypen.
